Рама — HITACHI KH250HD

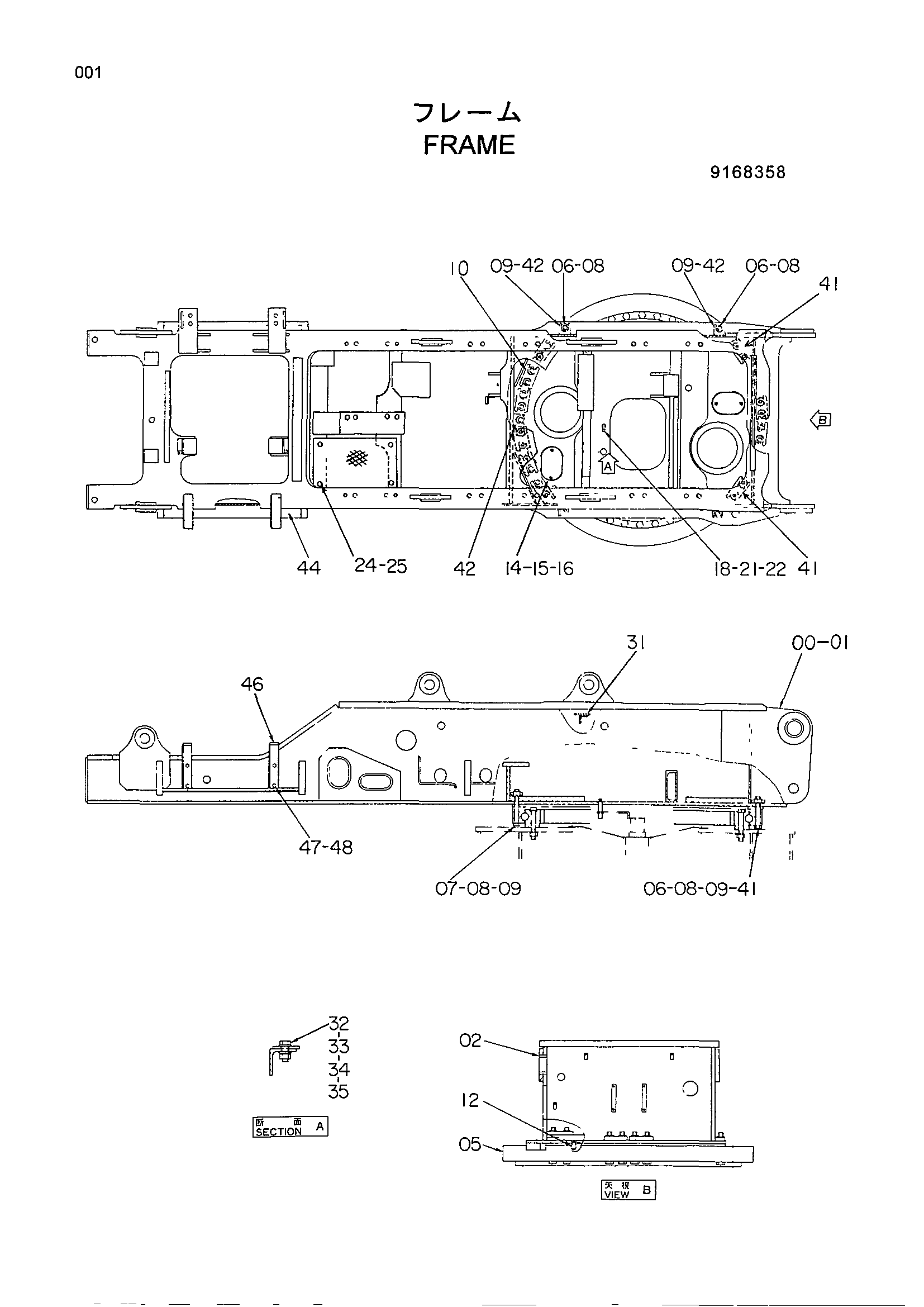

Заводская схема «Рама» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003808 | Рама основной NO.1 | 1 |
| 01 | 6017209 | ADD;FRAME NO.2 | 1 |
| 02 | 4112993 | Втулка | 2 |
| 05 | 4155940 | Подшипник. свингкиркл | 1 |
| 06 | J833618 | Болт | 8 |
| 07 | J833622 | Болт | 17 |
| 08 | J953036 | Гайка | 25 |
| 09 | 4054003 | Шайба | 25 |
| 10 | 4190594 | Ограничитель | 6 |
| 12 | 4097431 | Палец | 2 |
| 14 | 4305616 | Крышка | 2 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 18 | 9720707 | Палец | 1 |
| 21 | J901230 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 24 | 8071668 | Крышка | 1 |
| 25 | J021025 | Болт с шайбой | 4 |
| 31 | 9737055 | Кронштейн | 1 |
| 32 | J901440 | Болт | 2 |
| 33 | A590114 | Плоская шайба | 4 |
| 34 | A590914 | Пружинная шайба | 2 |
| 35 | J950014 | Гайка | 2 |
| 41 | 4195939 | Ограничитель | 4 |
| 42 | 4386480 | Ограничитель | 5 |
| 44 | 9727528 | Резиновая прокладка | 2 |
| 46 | 8051383 | Кронштейн | 2 |
| 47 | J901640 | Болт | 4 |
| 48 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
