Смазка трубопроводы (опорно-поворотное устройство) — HITACHI KH250HD

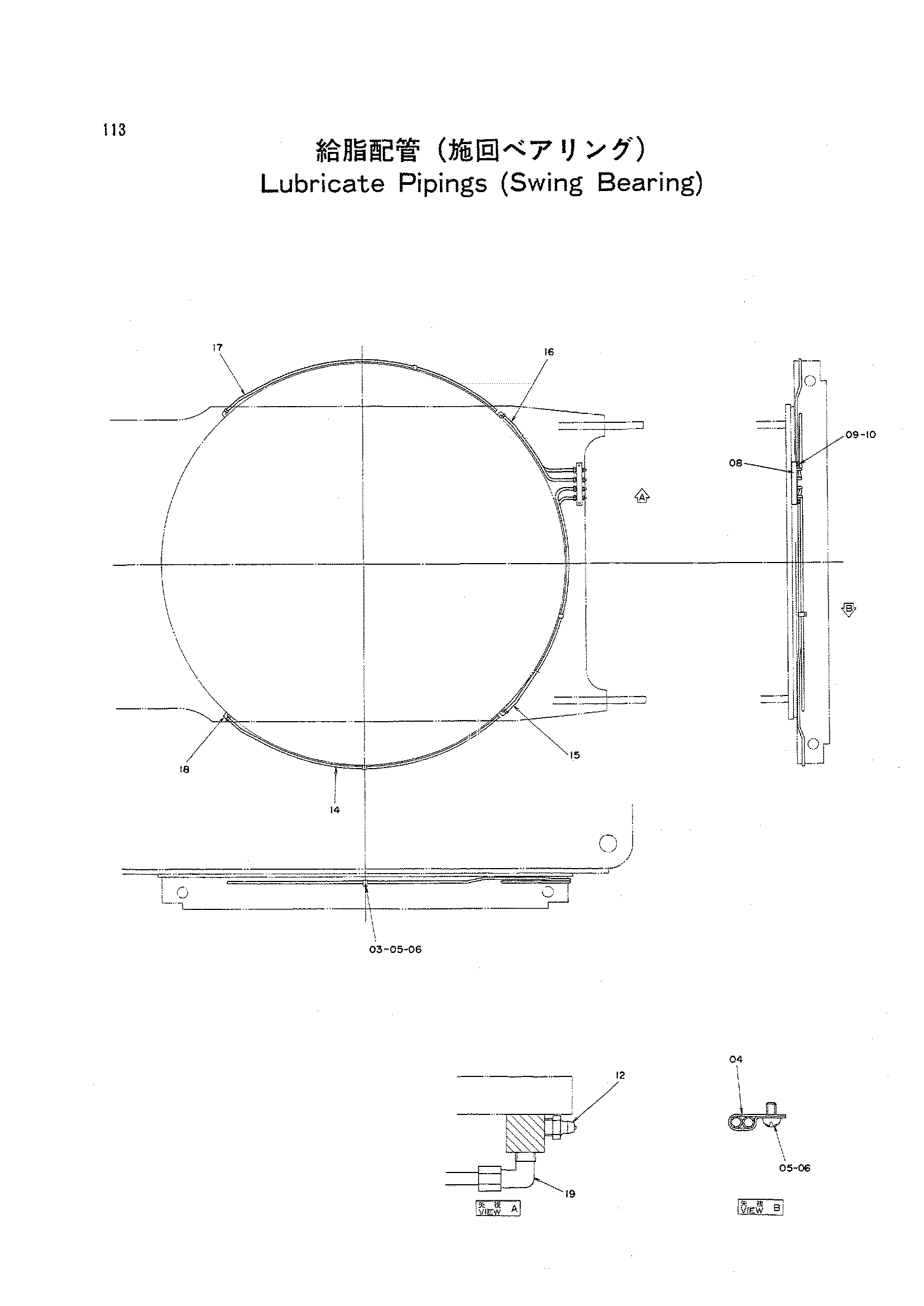

Заводская схема «Смазка трубопроводы (опорно-поворотное устройство)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4000854 | Зажим трубка | 2 |
| 04 | 4000862 | Зажим трубка | 1 |
| 05 | M430610 | Винт | 3 |
| 06 | A590906 | Пружинная шайба | 3 |
| 08 | 4162691 | Коллектор | 1 |
| 09 | J901250 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 12 | J75482 | Штуцер | 4 |
| 14 | 2019688 | Трубка | 1 |
| 15 | 2019686 | Трубка | 1 |
| 16 | 3030079 | Трубка | 1 |
| 17 | 2019687 | Трубка | 1 |
| 18 | 4130174 | Штуцер трубки | 4 |
| 19 | 4130175 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
