Портал гидроцилиндр трубопроводы — HITACHI KH250HD

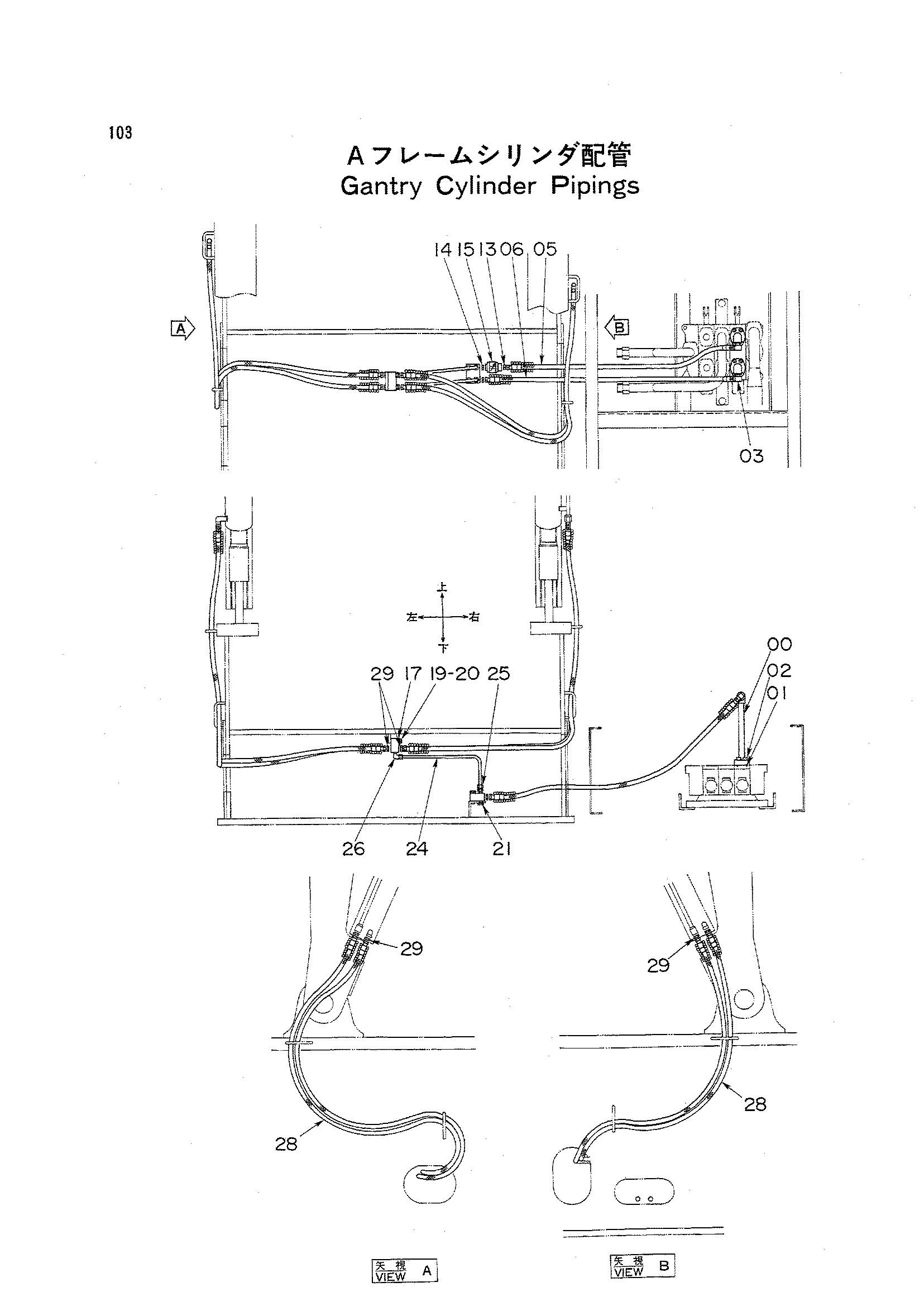

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9725537 | Трубка | 2 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | 4119002 | Угловой штуцер | 2 |
| 05 | 4188977 | Шланг | 1 |
| 06 | 4188978 | Шланг | 1 |
| 13 | 94-1301 | Адаптер | 2 |
| 14 | 94-1701 | Адаптер | 1 |
| 15 | 4189448 | Клапан тхроттле | 1 |
| 17 | 4031872 | Разъём | 2 |
| 19 | J901045 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 446536 | Пробка | 2 |
| 24 | 4279323 | Трубка | 2 |
| 25 | 4130169 | Штуцер трубки | 2 |
| 26 | 4130175 | Штуцер трубки | 2 |
| 28 | 4278965 | Шланг | 4 |
| 29 | 94-1301 | Адаптер | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
