Механизм натяжения — HITACHI KH250HD

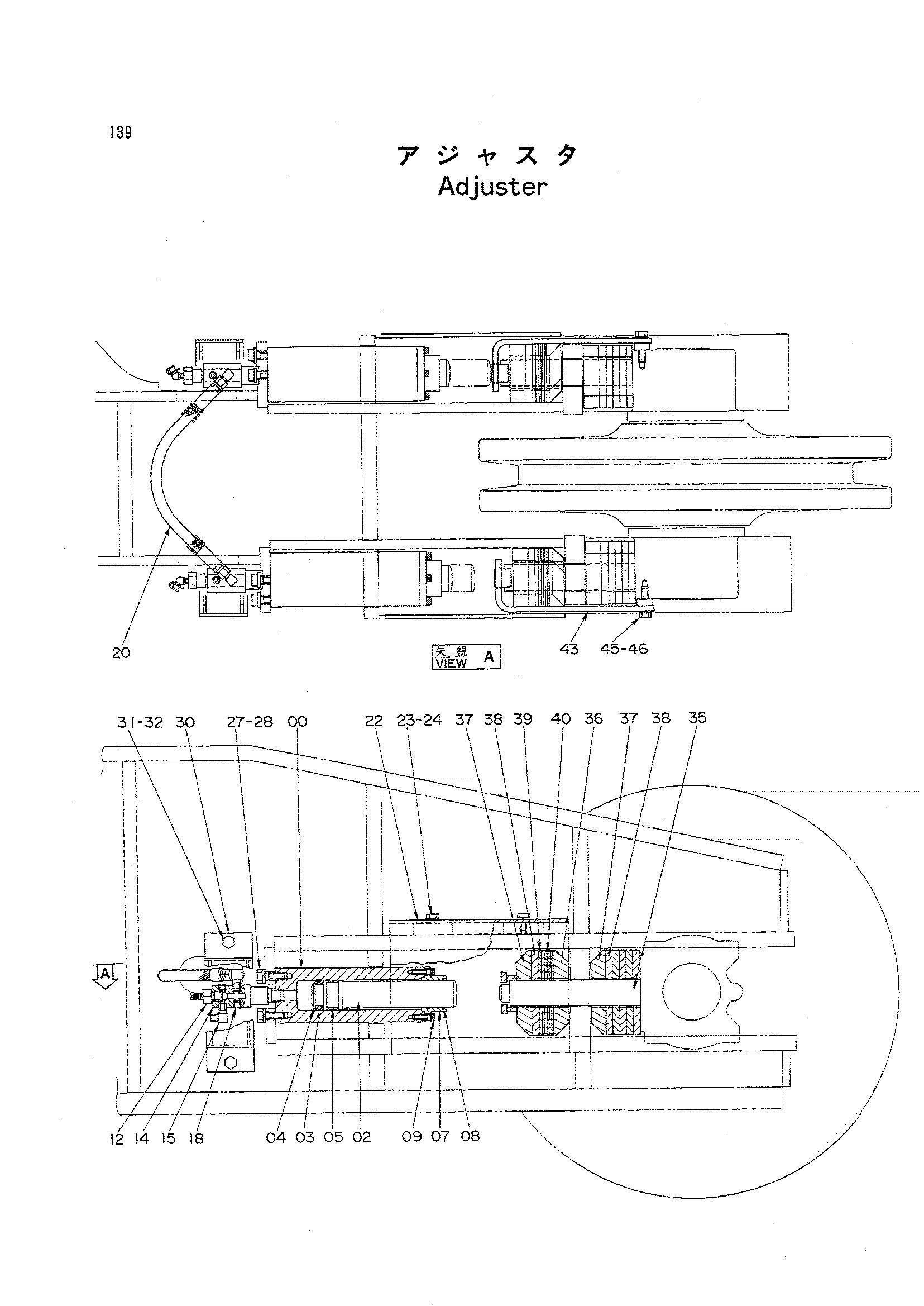

Заводская схема «Механизм натяжения» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3028106 | Гидроцилиндр | 2 |
| 02 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340828 | Болт с внутренним шестигранником | 8 |
| 12 | 9061173 | Клапан | 2 |
| 14 | 4277882 | Разъём | 2 |
| 15 | 94-1401 | Угловой штуцер | 4 |
| 18 | 94-2011 | Пробка | 4 |
| 20 | 4151787 | Шланг | 1 |
| 22 | 4280261 | Крышка | 2 |
| 23 | J901020 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 27 | A590912 | Пружинная шайба | 6 |
| 28 | J901235 | Болт | 6 |
| 30 | 8051584 | Крышка | 2 |
| 31 | J901014 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 35 | 4277881 | Шток | 2 |
| 36 | 4277877 | Регулировочная шайба | 2 |
| 37 | 4277876 | Регулировочная шайба | 4 |
| 38 | 4277878 | Регулировочная шайба | 12 |
| 39 | 4277879 | Регулировочная шайба | 6 |
| 40 | 4277880 | Регулировочная шайба | 6 |
| 43 | 9737314 | Опора | 2 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | J901040 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
