Тормоз рычаг (третий барабан 1) — HITACHI KH250HD

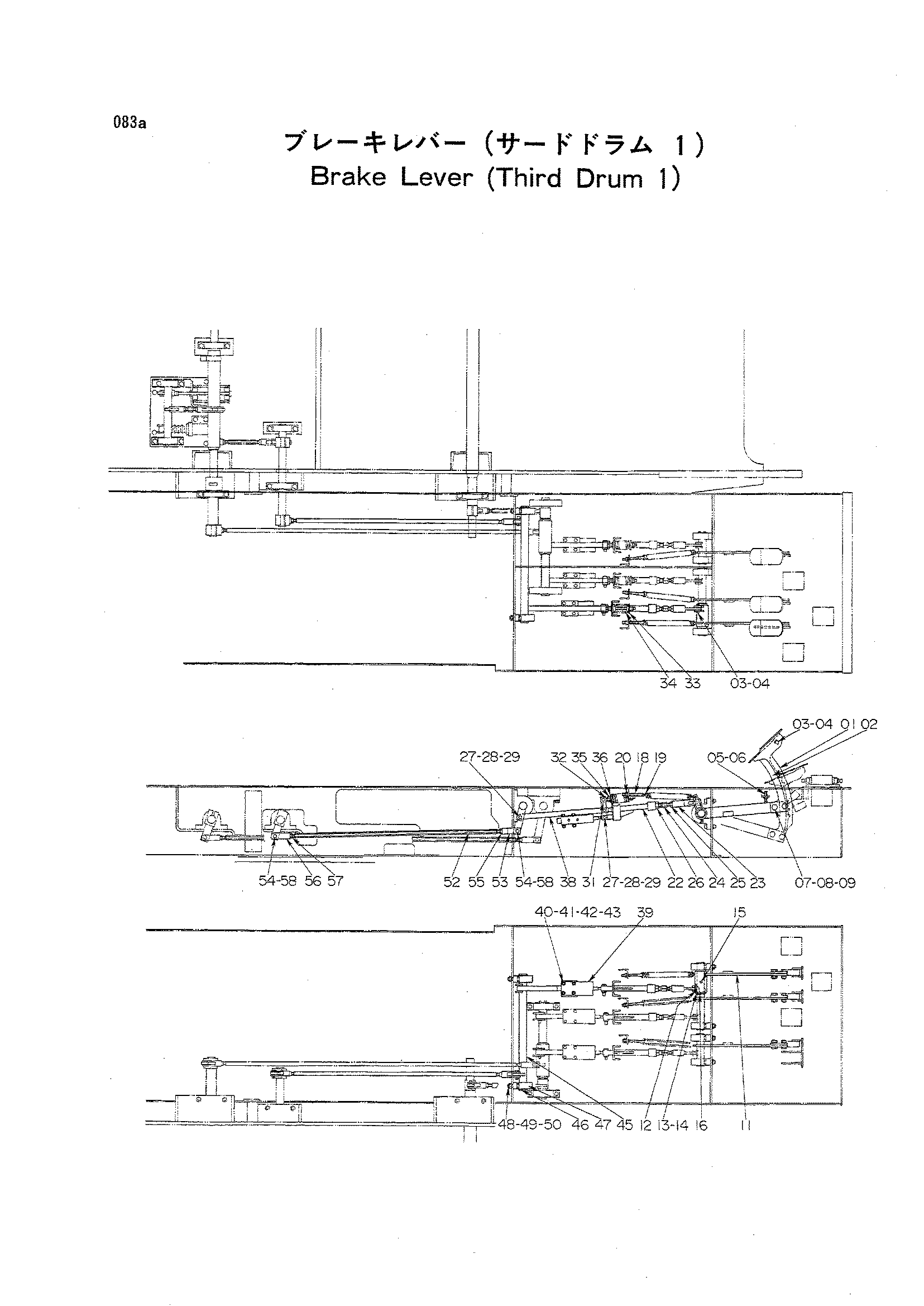

Заводская схема «Тормоз рычаг (третий барабан 1)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8030875	Накладка	1
02	4155723	Педаль	1
03	A751444	Палец	2
04	A764020	Шплинт	4
05	M261050	Болт	1
06	J950010	Гайка	1
07	J901435	Болт	2
08	A590914	Пружинная шайба	2
09	J950014	Гайка	2
11	8051069	Рычаг	1
12	944503	Игольчатый подшипник	2
13	47469	Уплотнение	2
14	445076	Крышка	2
15	J75581	Пресс-маслёнка	1
16	929231	Кольцо	1
18	4140813	Шток	1
19	41564	Пружина растяжения	1
20	M581008	Гайка	2
22	8032411	Кронштейн	1
23	4172519	Концевой вилка	1
24	4190394	Шток	1
25	J957014	Гайка L	1
26	J953020	Гайка	1
27	4156607	Палец	4
28	A590112	Плоская шайба	4
29	A764020	Шплинт	4
31	9707937	Тяга	1
32	4142247	Шток	1
33	4070125	Сиденье	2
34	4070130	Пружина	1
35	J950012	Гайка	4
36	A590112	Плоская шайба	1
38	8051070	Шток	1
39	4155360	Пилотный клапан	1
40	J900860	Болт	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	A590108	Плоская шайба	4
45	8051063	Мост	1
46	929231	Кольцо	2
47	942014	Блок	2
48	J901245	Болт	4
49	A590912	Пружинная шайба	4
50	J950012	Гайка	4
52	4277111	Шток	1
53	4137317	Концевой вилка(правый)	1
54	A741436	Палец	2
55	J950014	Гайка	1
56	4137329	Концевой вилка(левый)	1
57	J955014	Гайка L	1
58	A764020	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
