Тормоз рычаг (2) — HITACHI KH250HD

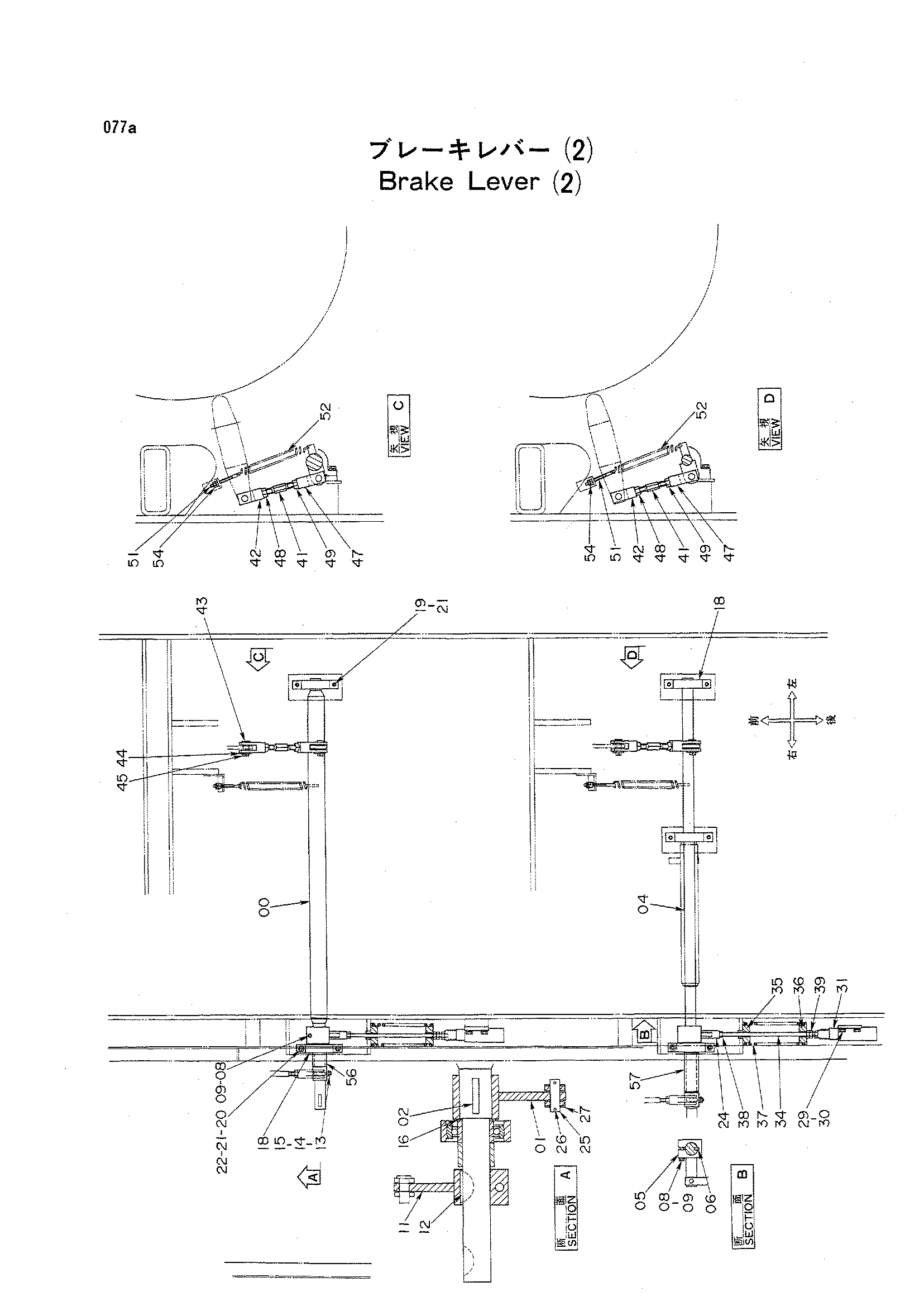

Заводская схема «Тормоз рычаг (2)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8051065	Мост	1
01	9720766	Рычаг	1
02	A781055	Шпонка воодруфф	1
04	8051066	Мост	1
05	9737459	Рычаг	1
06	41504	Шпонка воодруфф	1
08	J901050	Болт	2
09	A590910	Пружинная шайба	2
11	9720767	Рычаг	2
12	41504	Шпонка воодруфф	2
13	J901065	Болт	2
14	A590910	Пружинная шайба	2
15	J950010	Гайка	2
16	418890	Регулировочная шайба	20
18	942014	Блок	5
19	J901245	Болт	6
20	J901250	Болт	4
21	A590912	Пружинная шайба	10
22	J950012	Гайка	4
24	4140321	Концевой вилка	2
25	4001826	Палец	2
26	A763022	Шплинт	4
27	A590114	Плоская шайба	4
29	J901232	Болт	4
30	A590912	Пружинная шайба	4
31	4194515	Гидроцилиндр. масляный	2
34	4179377	Шток	2
35	4190395	Сиденье	2
36	4190396	Сиденье	2
37	4187232	Пружина	2
38	J950014	Гайка	2
39	J952014	Гайка	6
41	4140322	Шток	2
42	4140318	Концевой вилка(правый)	2
43	415924	Палец	4
44	A590120	Плоская шайба	4
45	A765036	Шплинт	4
47	4140319	Концевой вилка(левый)	2
48	J951020	Гайка	2
49	J956020	Гайка L	2
51	4140813	Шток	2
52	41564	Пружина растяжения	2
54	J950010	Гайка	4
56	4277108	Проставка	1
57	4277109	Проставка	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
