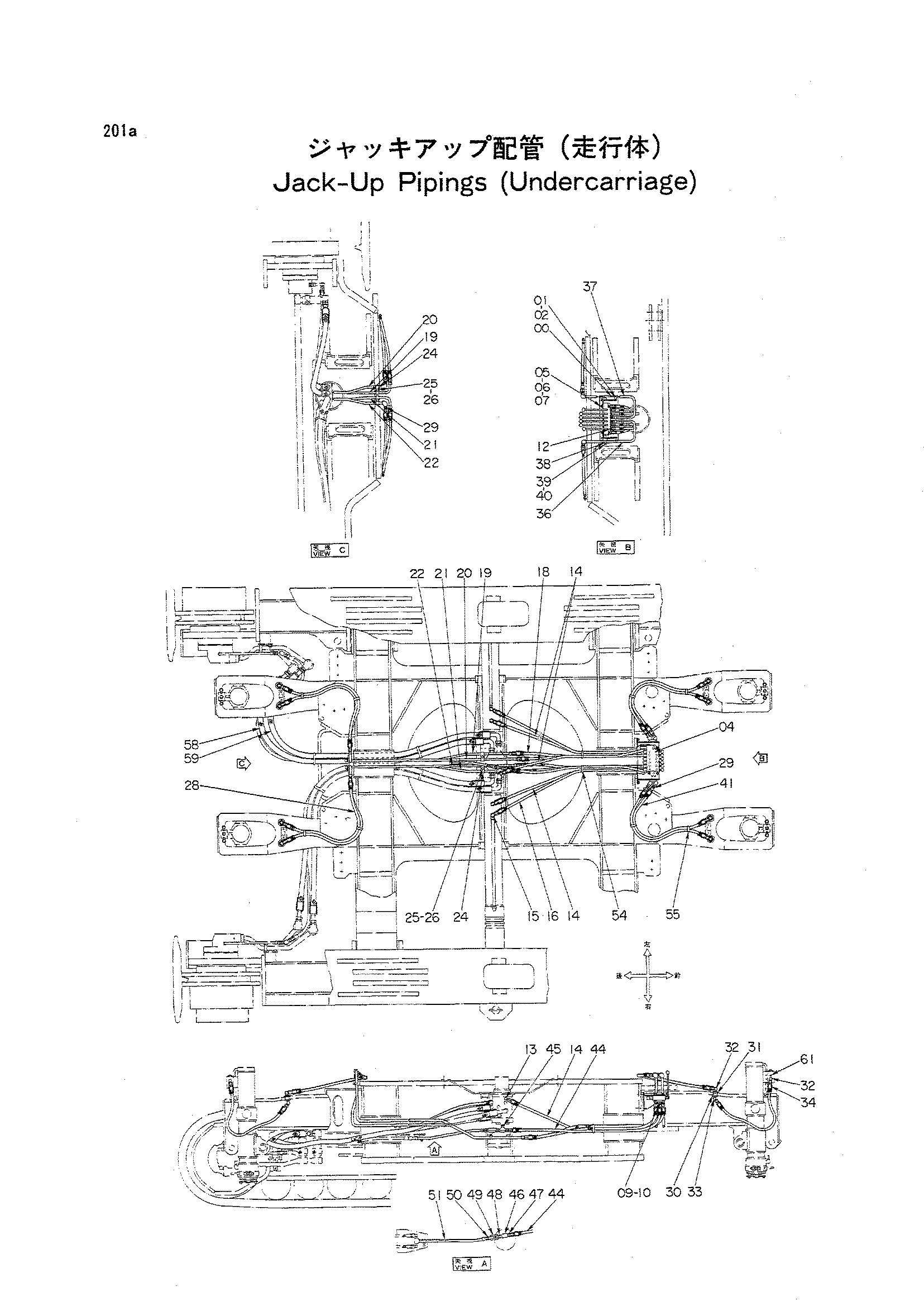

Джакк-уп трубопроводы (ходовая часть) — HITACHI KH250HD

Заводская схема «Джакк-уп трубопроводы (ходовая часть)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8029803	Кронштейн	1
01	J901020	Болт	4
02	A590910	Пружинная шайба	4
04	4188680	Гидрораспределитель	1
05	M340860	Болт с внутренним шестигранником	3
06	M500807	Гайка	3
07	A590908	Пружинная шайба	3
09	4159159	Адаптер	2
10	4506418	Уплотнительное кольцо	2
12	4042031	Адаптер	12
13	94-1402	Угловой штуцер	1
14	4282048	Шланг	3
15	4094319	Угловой штуцер	4
16	4282049	Шланг	2
18	4282047	Шланг	4
19	8051782	Трубка	1
20	8051784	Трубка	1
21	8051783	Трубка	1
22	8051785	Трубка	1
24	4053593	Хомут трубки	4
25	J901040	Болт	4
26	A590910	Пружинная шайба	4
28	4188961	Шланг	4
29	94-1302	Адаптер	6
30	4277586	Разъём	8
31	454933	Гайка подшипник.	8
32	94-1402	Угловой штуцер	16
33	94-1502	Угловой штуцер	8
34	4282050	Шланг	8
36	9737775	Трубка	2
37	9737776	Трубка	2
38	4053593	Хомут трубки	2
39	J901040	Болт	2
40	A590910	Пружинная шайба	2
41	4282051	Шланг	4
44	4025592	Шланг	1
45	94-1702	Адаптер	1
46	94-0661	Тройник	1
47	94-1302	Адаптер	1
48	94-1902	Адаптер	1
49	9034570	Обратный клапан	1
50	4282067	Адаптер	1
51	9737313	Трубка	1
54	4077322	Лента	2
55	4121859	Ленточный зажим	16
58	4281241	Шланг	1
59	4281541	Шланг	1
62	94-2012	Пробка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
