Поручень (крышка) — HITACHI KH250HD

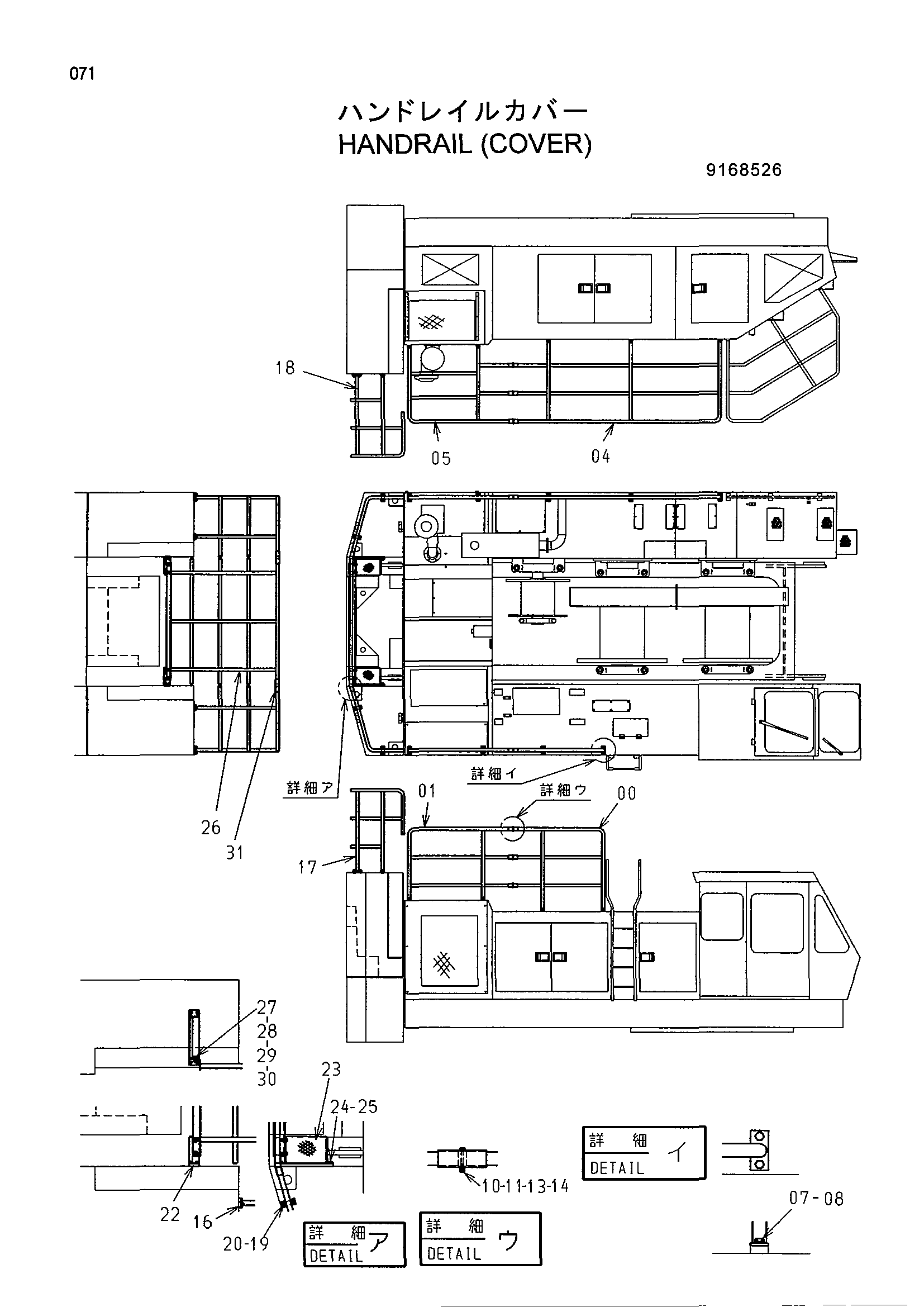

Заводская схема «Поручень (крышка)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071365 | Поручень | 1 |
| 01 | 8071366 | Поручень | 1 |
| 04 | 8071375 | Поручень | 1 |
| 05 | 8071395 | Поручень | 1 |
| 07 | J901225 | Болт | 18 |
| 08 | A590912 | Пружинная шайба | 18 |
| 10 | 4141515 | Трубка | 6 |
| 11 | J900655 | Болт | 6 |
| 13 | M500605 | Гайка | 12 |
| 14 | A590106 | Плоская шайба | 12 |
| 16 | 4398024 | Седло винта | 4 |
| 17 | 8071428 | Поручень | 1 |
| 18 | 8071429 | Поручень | 1 |
| 19 | J901225 | Болт | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 22 | 4398022 | Седло винта | 2 |
| 23 | 9749621 | Ступень | 2 |
| 24 | J901225 | Болт | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | 8071430 | Поручень | 1 |
| 27 | 449490 | Шайба | 8 |
| 28 | J901240 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 31 | 4404454 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
