Барабан радиатор — HITACHI KH250HD

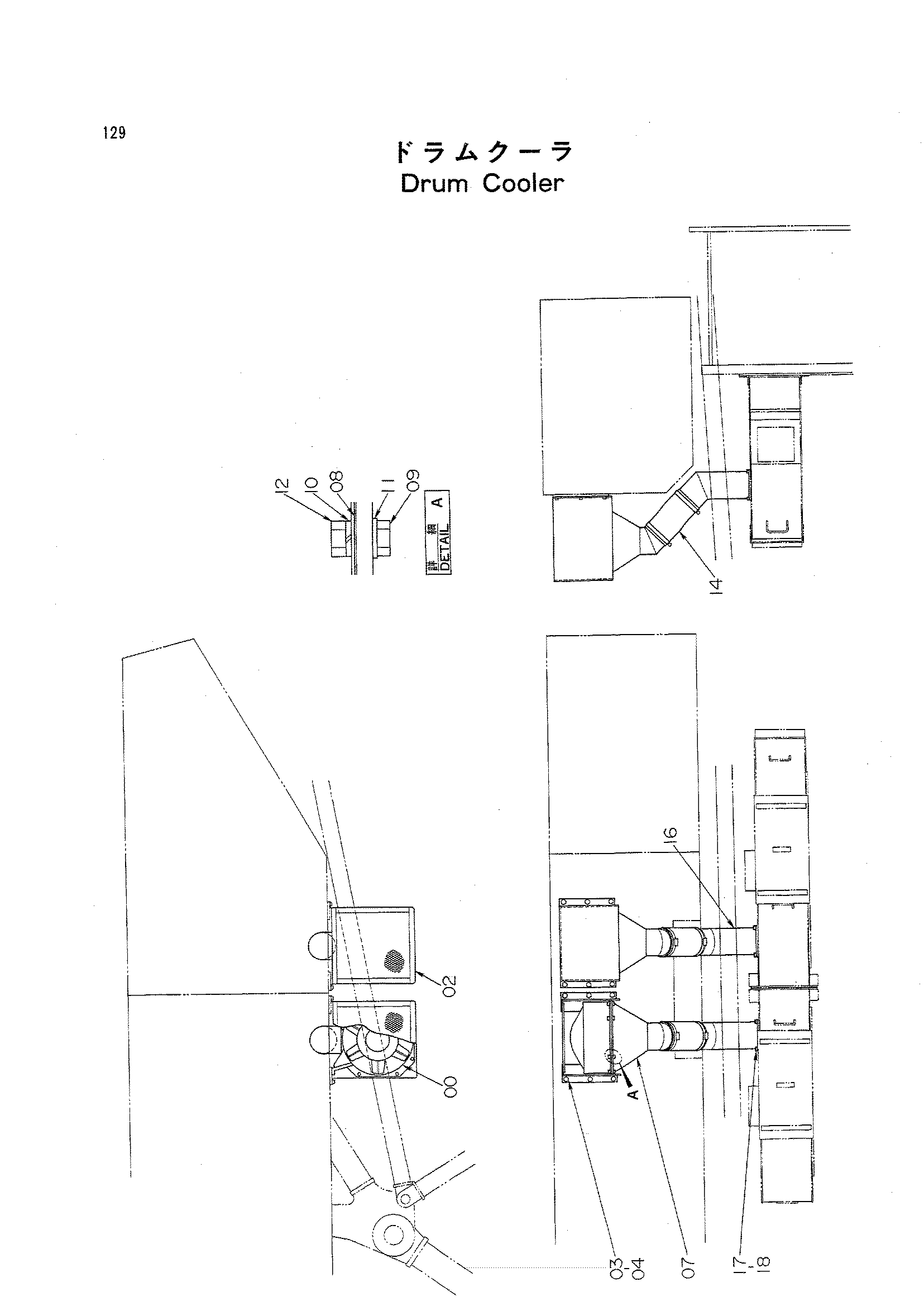

Заводская схема «Барабан радиатор» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4095735 | Вентилятор | 2 |
| 02 | 8015647 | Крышка | 2 |
| 03 | J901016 | Болт | 20 |
| 04 | A590910 | Пружинная шайба | 20 |
| 07 | 8051380 | Воздуховод | 2 |
| 08 | 4095732 | Манжета | 2 |
| 09 | J901025 | Болт | 16 |
| 10 | A590910 | Пружинная шайба | 16 |
| 11 | A590110 | Плоская шайба | 16 |
| 12 | J950010 | Гайка | 16 |
| 14 | 4279322 | Воздуховод | 2 |
| 16 | 9737474 | Воздуховод | 2 |
| 17 | J901025 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
