Стрела подъёмный механизм трубопроводы — HITACHI KH250HD

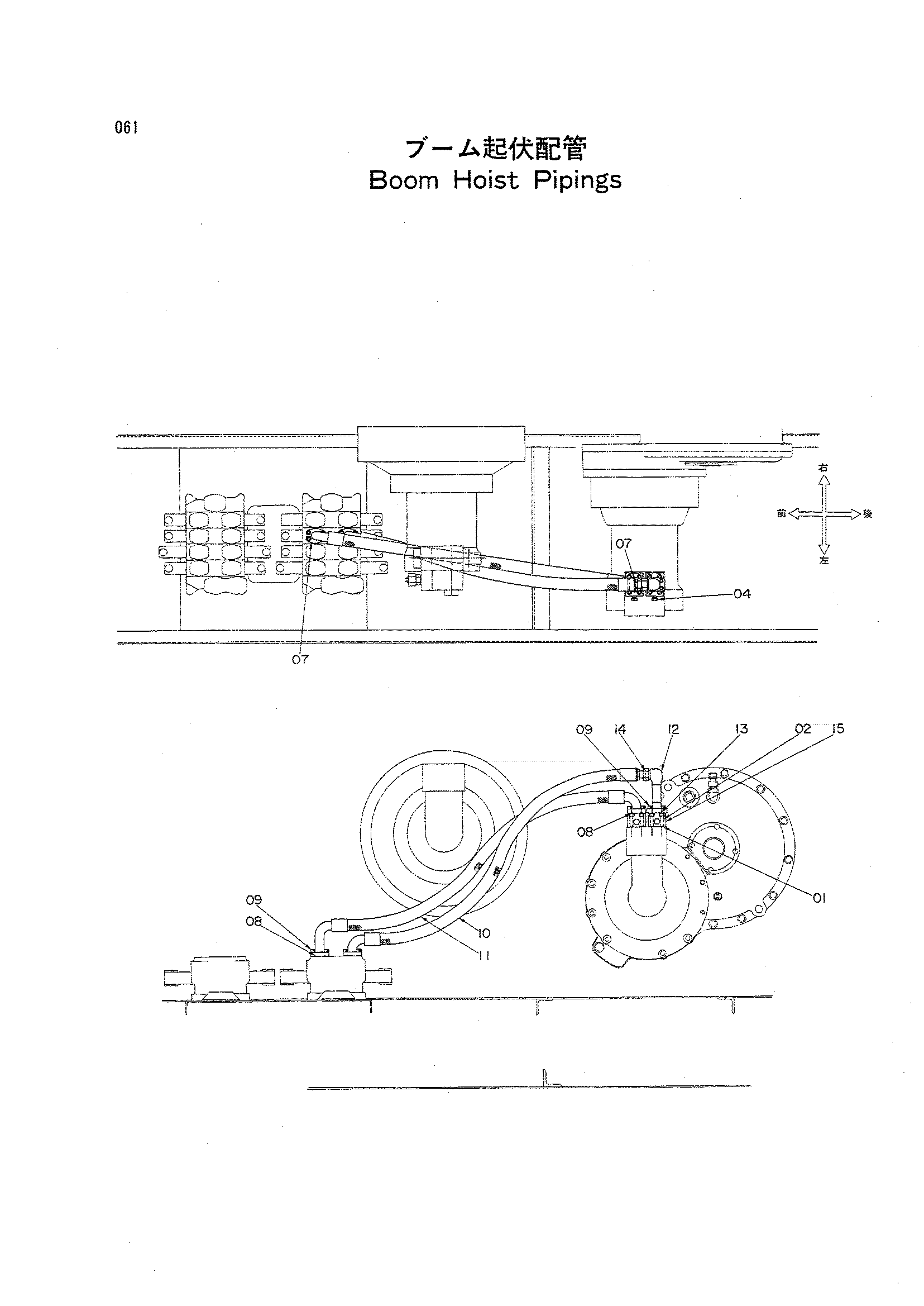

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811040 | Уплотнительное кольцо | 2 |
| 02 | M351256 | Болт с внутренним шестигранником | 8 |
| 04 | 447483 | Пробка | 2 |
| 07 | 962453 | Разъёмный фланец | 6 |
| 08 | 966993 | Уплотнительное кольцо | 3 |
| 09 | M341032 | Болт с внутренним шестигранником | 16 |
| 10 | 4286019 | Шланг | 1 |
| 11 | 4286210 | Шланг | 1 |
| 12 | 9738112 | Трубка | 1 |
| 13 | A811035 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4283572 | Фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
