Крюк ограничитель подъёма предотвращение устройство (дополнительный. гусёк стрелы) — HITACHI KH250HD

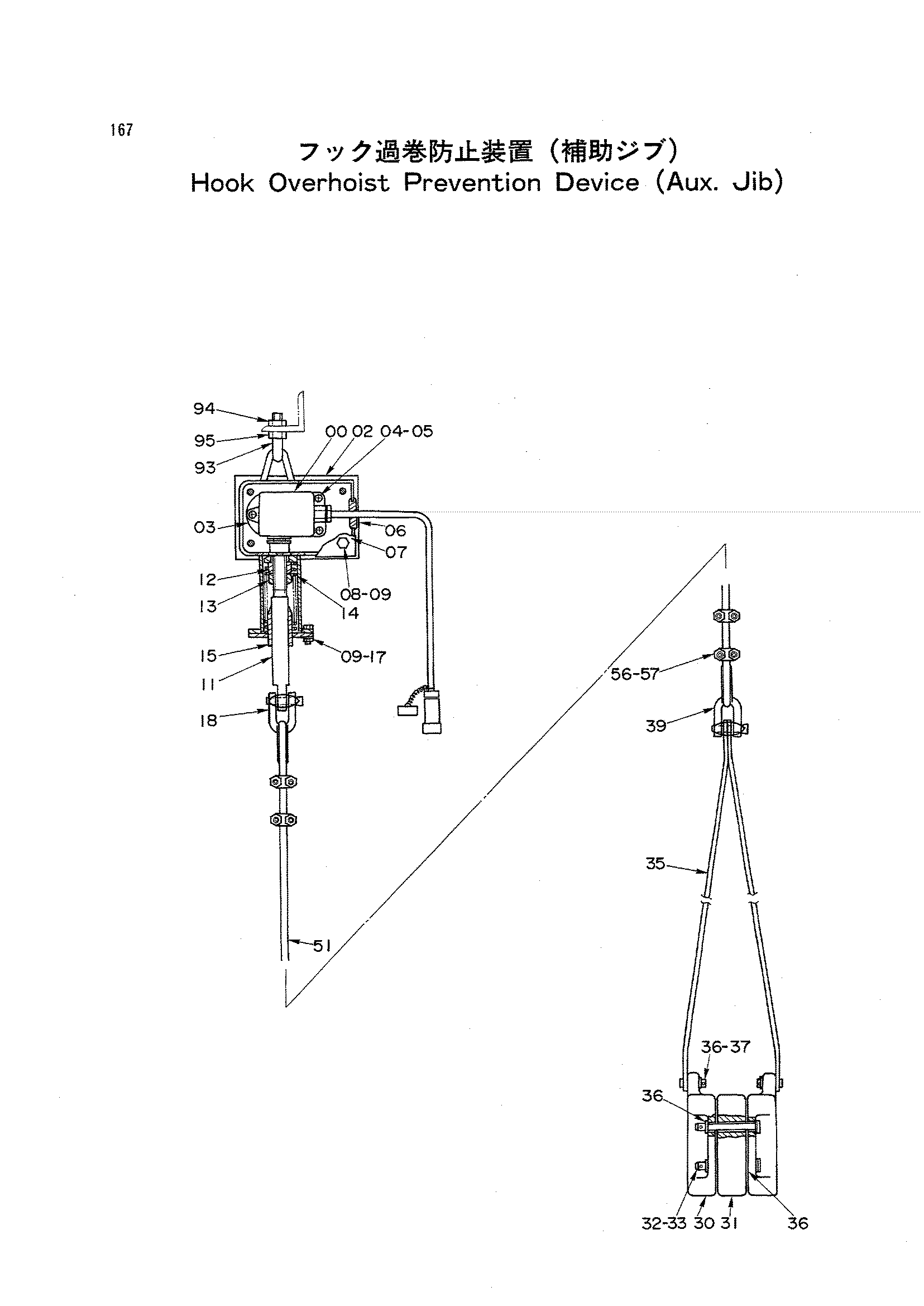

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (дополнительный. гусёк стрелы)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9087442 | Выключатель в сборе | 1 |
| 00 | 4243352 | Выключатель | 1 |
| 02 | 8050052 | Короб | 1 |
| 03 | 4205194 | Пластина | 1 |
| 04 | M430640 | Винт | 3 |
| 05 | A590906 | Пружинная шайба | 3 |
| 06 | 94-2813 | Резиновая втулка | 1 |
| 07 | 4205192 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4205193 | Вал | 1 |
| 12 | 9728073 | Гайка | 1 |
| 13 | J950016 | Гайка | 1 |
| 14 | 4240874 | Пружина | 1 |
| 15 | 9728072 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 18 | 4048478 | Серьга | 1 |
| 30-3 | 9087443 | Груз в сборе | 1 |
| 30 | 2027656 | Груз | 1 |
| 31 | 4240369 | Блок | 1 |
| 32 | 4239970 | Палец | 2 |
| 33 | A764020 | Шплинт | 2 |
| 35 | 8045007 | Штанга | 2 |
| 36 | A590110 | Плоская шайба | 10 |
| 37 | A763016 | Шплинт | 2 |
| 39 | 4048478 | Серьга | 1 |
| 51 | 4240741 | Канат провод | 1 |
| 56 | 94-4002 | Тхимбле | 2 |
| 57 | 94-2901 | Зажим канат | 4 |
| 93 | 4157548 | U-образный болт | 1 |
| 94 | M660010 | U-образная гайка | 2 |
| 95 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
