Ступень 1 (пост) — HITACHI KH250HD

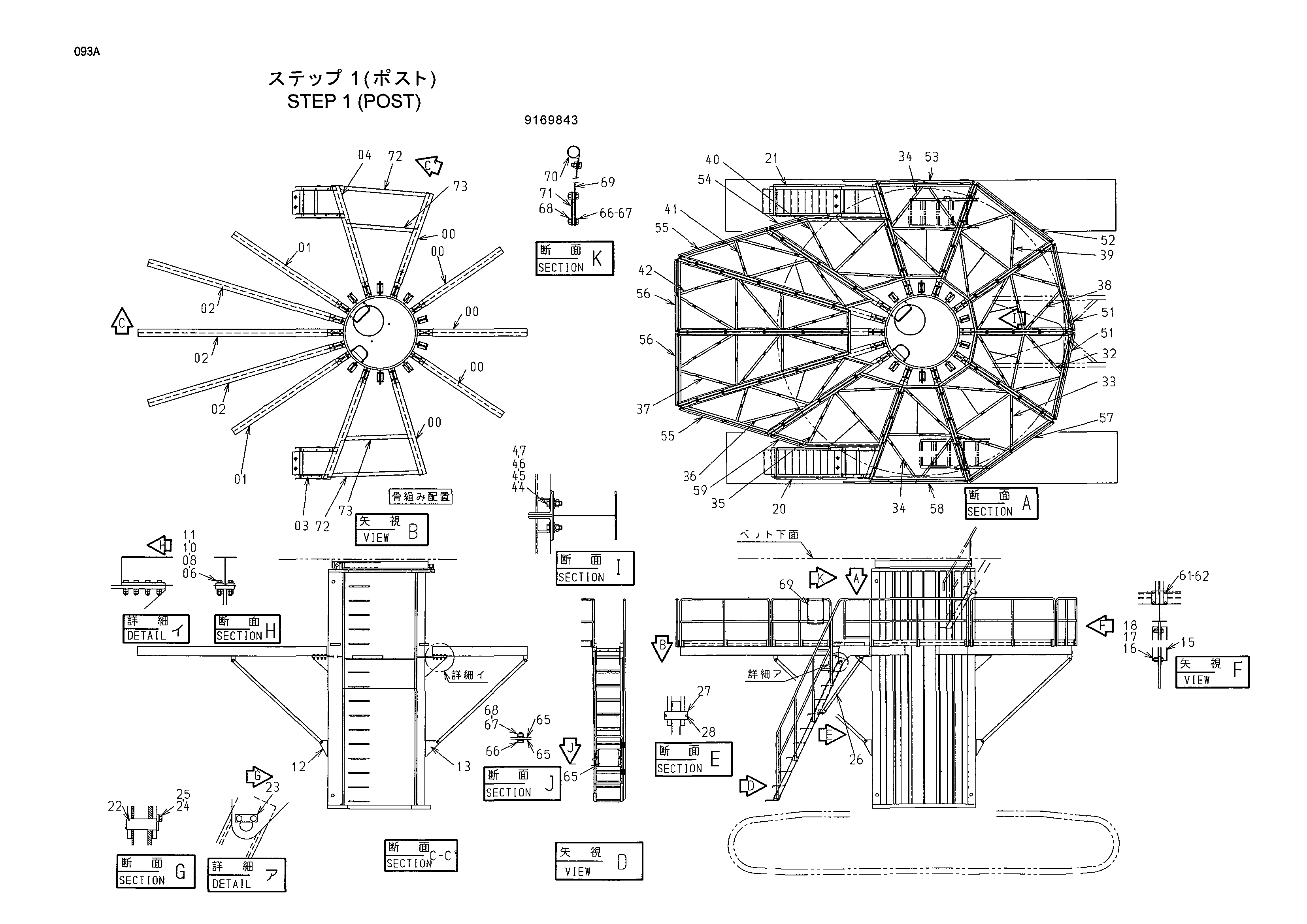

Заводская схема «Ступень 1 (пост)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8071781	Кронштейн	5
01	8071782	Кронштейн	2
02	8071789	Кронштейн	3
03	7034410	Кронштейн	1
04	7034418	Кронштейн	1
06	4400941	Пластина	24
08	A590120	Плоская шайба	192
10	J950020	Гайка	192
11	J932090	Болт	96
12	4400897	Пластина	2
13	4400904	Пластина	10
15	4400896	Стойка	24
16	J932490	Болт	24
17	A590124	Плоская шайба	48
18	J950024	Гайка	48
20	6017326	Лестница	1
21	6017327	Лестница	1
22	4397723	Палец	4
23	X4245	Стопорная пластина	4
24	J901016	Болт	8
25	A590910	Пружинная шайба	8
26	9749569	Стойка	4
27	4397720	Палец	8
28	A765040	Шплинт	16
32	7034431	Ступень	1
33	7034436	Ступень	1
34	7034438	Ступень	2
35	7034441	Ступень	1
36	6017301	Ступень	1
37	6017303	Ступень	1
38	7034464	Ступень	1
39	7034468	Ступень	1
40	7034477	Ступень	1
41	6017312	Ступень	1
42	6017313	Ступень	1
44	J901040	Болт	96
45	J217083	Шайба	192
46	A590910	Пружинная шайба	96
47	J950010	Гайка	96
51	8072078	Поручень	2
52	8072079	Поручень	1
53	8072080	Поручень	1
54	8072081	Поручень	1
55	8072082	Поручень	2
56	8072083	Поручень	2
57	8072084	Поручень	1
58	8072085	Поручень	1
59	8072086	Поручень	1
61	J901230	Болт	72
62	A590912	Пружинная шайба	72
65	3081750	Информационная табличка	4
66	J901025	Болт	20
67	A590110	Плоская шайба	32
68	M660010	U-образная гайка	20
69	3081751	Информационная табличка	2
70	4190264	Зажим	4
71	9750764	Пластина	4
72	4414678	Кронштейн	2
73	4414679	Кронштейн	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
