Верхний стрела — HITACHI KH250HD

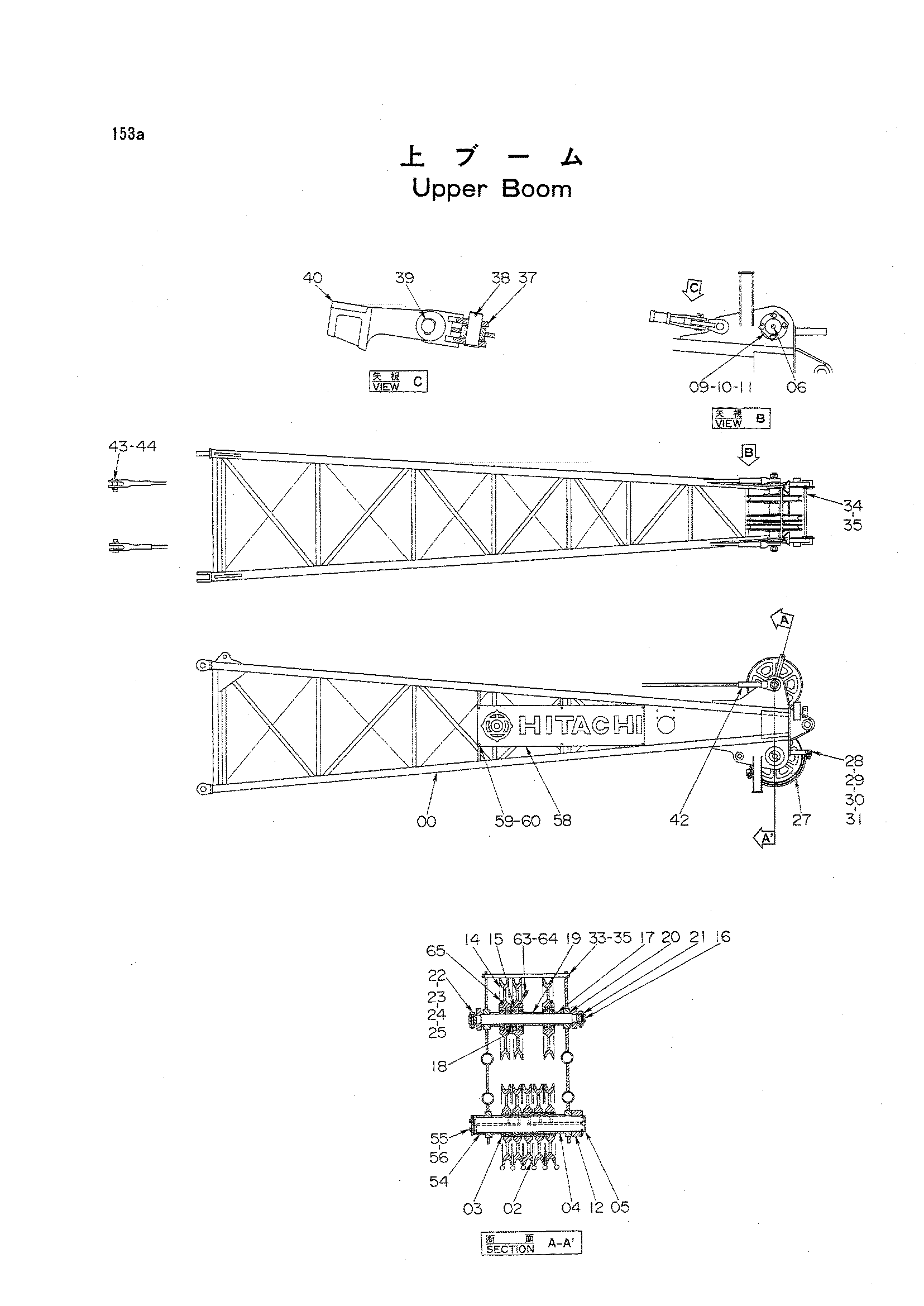

Заводская схема «Верхний стрела» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003360	Стрела верхний	1
02	3057256	Канатный блок	5
03	4044616	Роликовый подшипник	5
04	4160404	Проставка	2
05	3050174	Мост	1
06	J75482	Пресс-маслёнка	2
09	X4248	Стопорная пластина	2
10	J912002	Болт	4
11	A590920	Пружинная шайба	4
12	4178622	Втулка	1
14	3057257	Канатный блок	3
15	4129305	Шариковый подшипник	6
16	4160401	Мост	1
17	4160409	Проставка	2
18	4259325	Проставка	1
19	4280611	Проставка	1
20	4160408	Проставка	2
21	4160406	Проставка	2
22	4160403	Болт	2
23	J952012	Гайка	2
24	M641215	Корончатая гайка	2
25	A763025	Шплинт	2
27	7016079	Направляющая	1
28	J901235	Болт	4
29	A590912	Пружинная шайба	4
30	A590112	Плоская шайба	8
31	J950012	Гайка	4
33	4280699	Палец	1
34	4280700	Палец	1
35	A766045	Шплинт	4
37	8016217	Концевой вилка	1
38	4106850	Палец	2
39	A761080	Шплинт	2
40	2011693	Разъём канат	1
42	8029694	Канат подвесной	2
43	4062839	Палец	2
44	A761000	Шплинт	2
46	9104861	Ограничитель	1
54	9725621	Крышка	1
55	J901020	Болт	2
56	A590910	Пружинная шайба	2
58	4190884	Информационный пластина	2
59	J901030	Болт	12
60	J950010	Гайка	24
63	4253794	Трубка	1
64	4253795	Разъём S	1
65	J75581	Пресс-маслёнка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
