Нижний стрела — HITACHI KH250HD

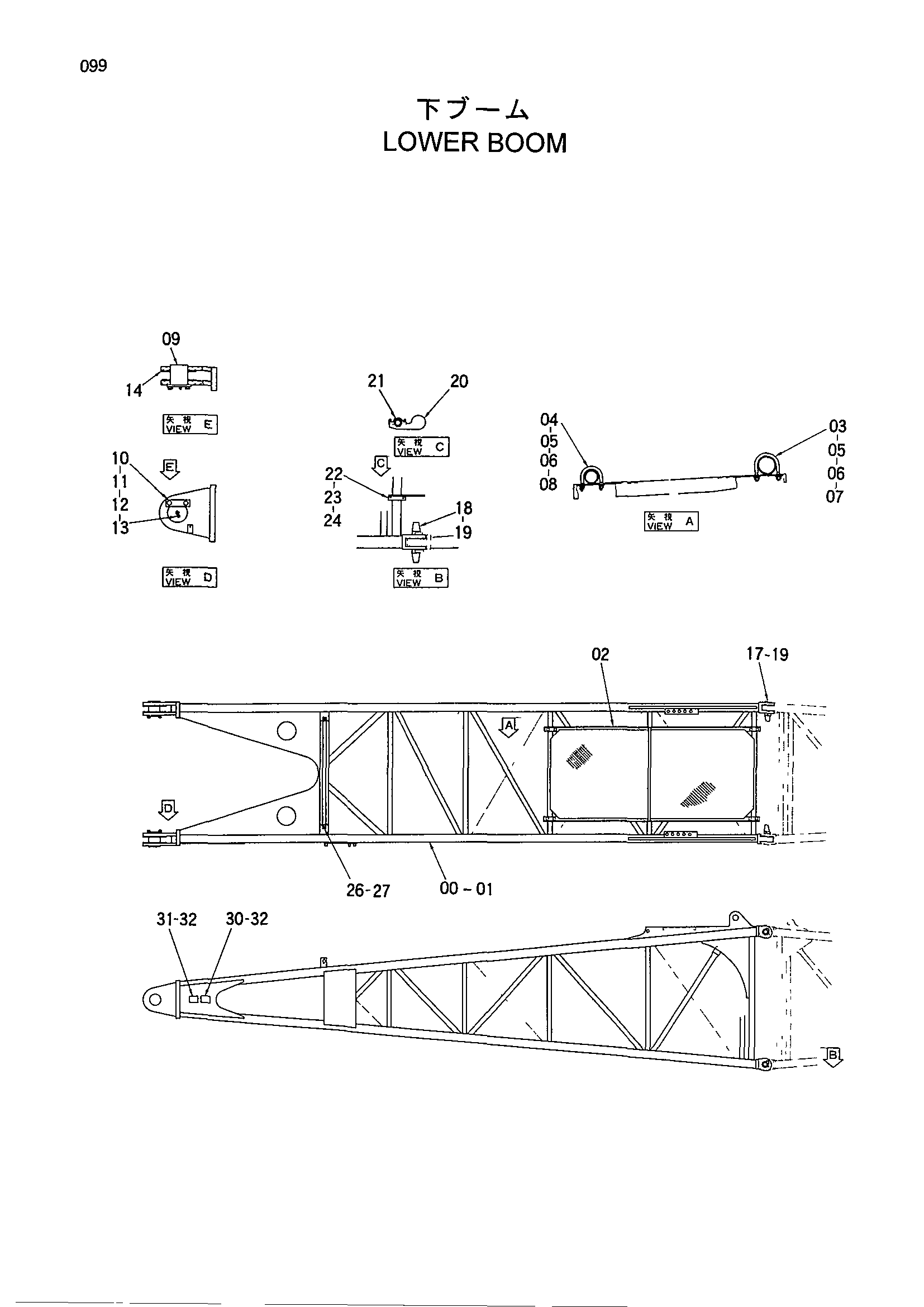

Заводская схема «Нижний стрела» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012042 | Стрела нижний | 1 |
| 01 | 7034234 | Стрела нижний | 1 |
| 02 | 8051646 | Защитный кожух | 1 |
| 03 | 4280727 | U-образный болт | 2 |
| 04 | 4280615 | U-образный болт | 2 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | M660010 | U-образная гайка | 8 |
| 07 | 4395678 | Пластина | 2 |
| 08 | 4395622 | Пластина | 2 |
| 09 | 4163155 | Мост | 2 |
| 10 | X4249 | Стопорная пластина | 2 |
| 11 | J912035 | Болт | 4 |
| 12 | A590920 | Пружинная шайба | 4 |
| 13 | J75481 | Пресс-маслёнка | 2 |
| 14 | 4185907 | Регулировочная шайба | 4 |
| 17 | 4046619 | Палец | 2 |
| 18 | 4112797 | Палец | 2 |
| 19 | 4043750 | Стопорный палец | 6 |
| 20 | 9728904 | Ограничитель | 2 |
| 21 | 4211413 | Хомут трубки | 2 |
| 22 | J901030 | Болт | 4 |
| 23 | M660010 | U-образная гайка | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 26 | 4157108 | Трубка | 1 |
| 27 | A761063 | Шплинт | 2 |
| 30 | 457517 | Информационная табличка | 1 |
| 31 | 4053262 | Информационная табличка | 1 |
| 32 | M492564 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
