Поворот трубопроводы — HITACHI KH250HD

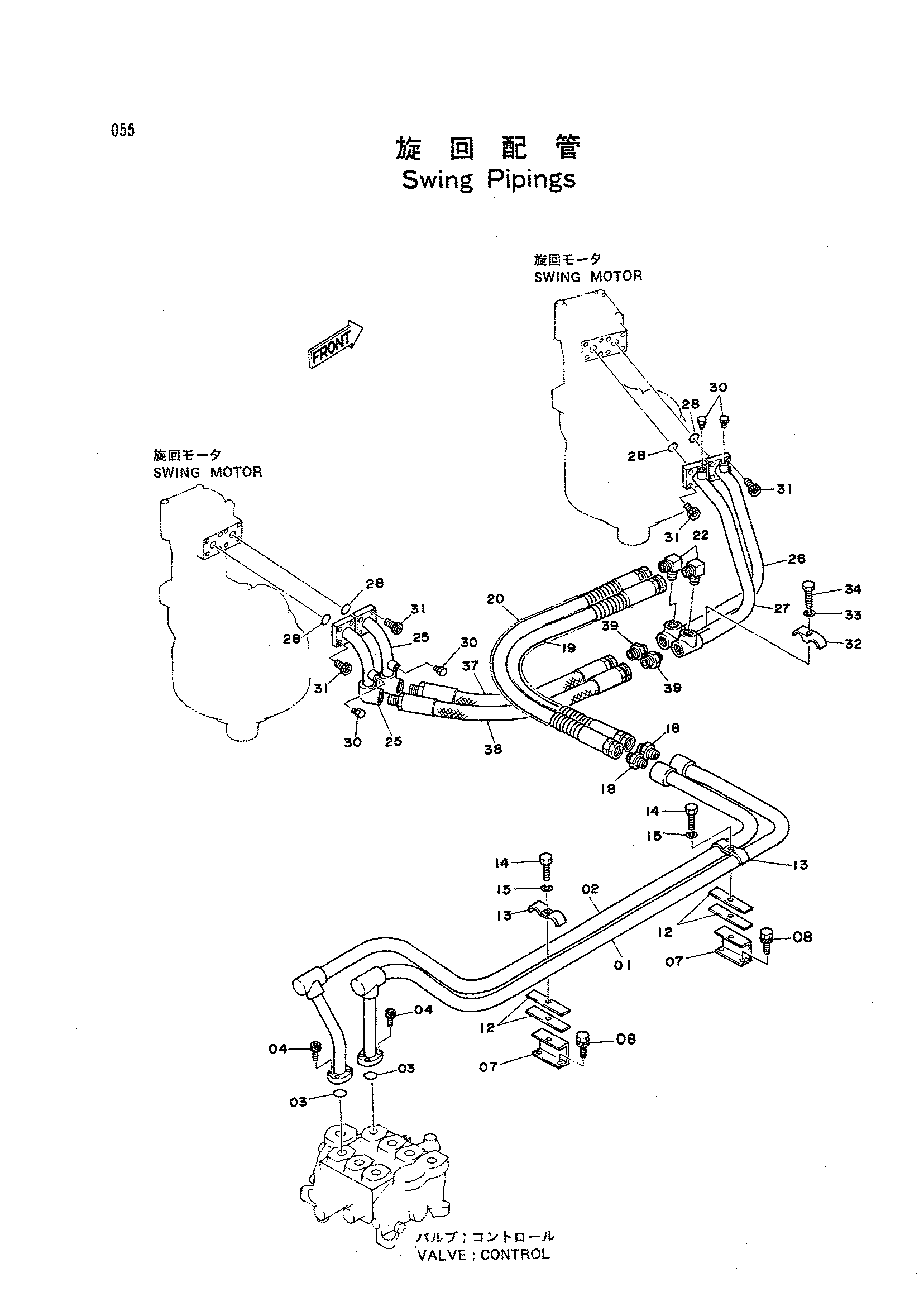

Заводская схема «Поворот трубопроводы» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8035864 | Трубка | 1 |
| 02 | 8035865 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 07 | 4228031 | Кронштейн | 2 |
| 08 | J011025 | Болт с шайбой | 4 |
| 12 | 4172244 | Резиновая прокладка | 4 |
| 13 | 4053696 | Хомут трубки | 2 |
| 14 | J901260 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 18 | 94-1305 | Адаптер | 2 |
| 19 | 4283024 | Шланг | 1 |
| 20 | 4283022 | Шланг | 1 |
| 22 | 94-1405 | Угловой штуцер | 2 |
| 25 | 9725560 | Трубка(S3) | 2 |
| 26 | 8035866 | Трубка(S4) | 1 |
| 27 | 8035867 | Трубка(S5) | 1 |
| 28 | A811030 | Уплотнительное кольцо | 4 |
| 30 | 447483 | Пробка | 4 |
| 31 | M341236 | Болт с внутренним шестигранником | 16 |
| 32 | 4053599 | Хомут трубки | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
| 34 | J901265 | Болт | 1 |
| 37 | 4159747 | Шланг | 1 |
| 38 | 4159749 | Шланг | 1 |
| 39 | 94-1305 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
