Гидрораспределитель — HITACHI KH230-3

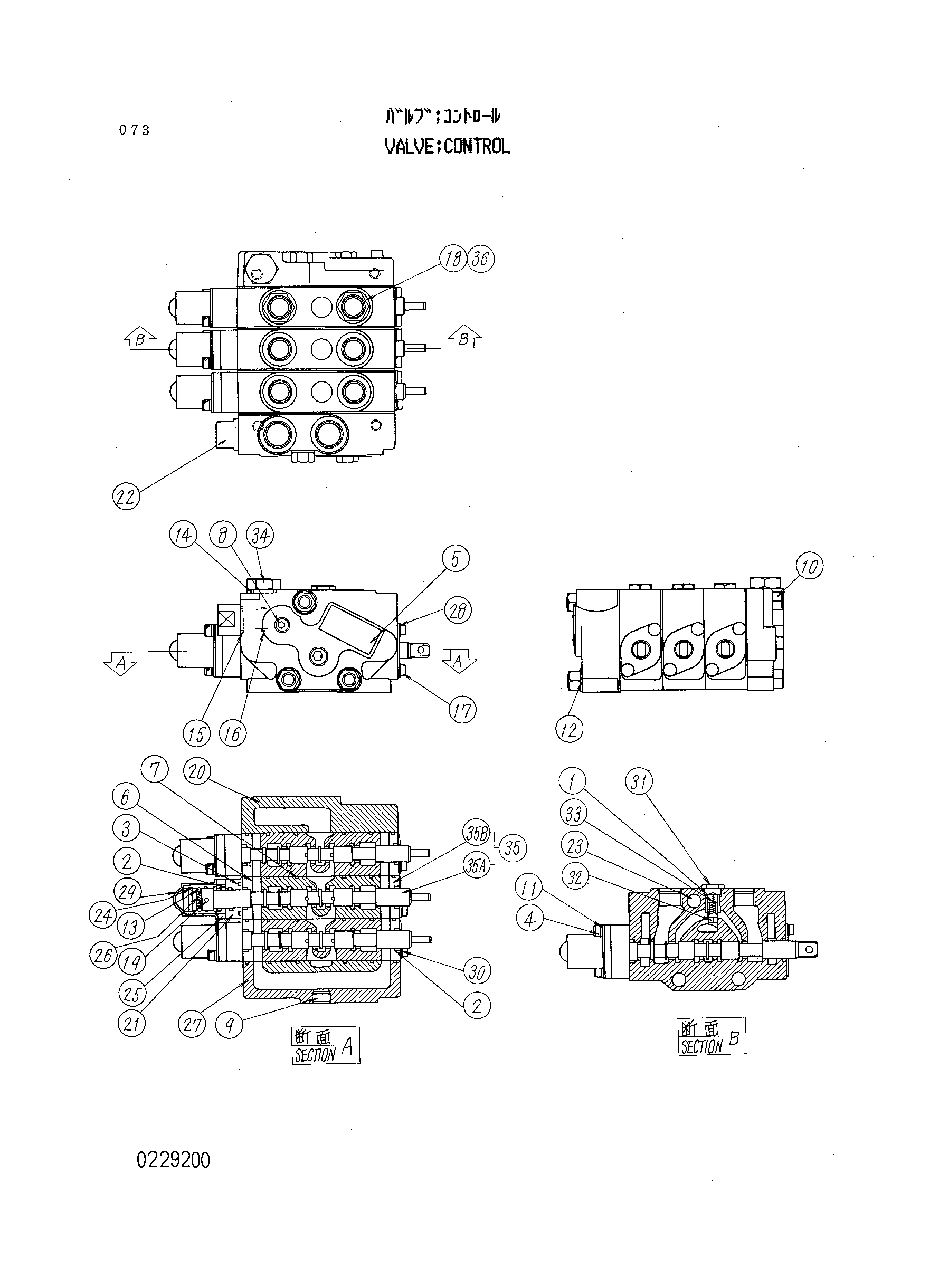

Заводская схема «Гидрораспределитель» для HITACHI KH230-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155359 | Гидрораспределитель | 1 | |
| 1 | 0228801 | Уплотнительное кольцо | 3 |
| 2 | 0228901 | Уплотнительное кольцо | 6 |
| 3 | 4506424 | Уплотнительное кольцо | 3 |
| 4 | 0229201 | Болт с внутренним шестигранником | 6 |
| 5 | 0208717 | Винт | 2 |
| 6 | 0229202 | Уплотнительное кольцо | 8 |
| 7 | 0229203 | Уплотнительное кольцо | 4 |
| 8 | 0229204 | Пробка | 1 |
| 9 | 0229205 | Пробка | 1 |
| 10 | 0229206 | Гайка | 6 |
| 11 | 0229207 | Пружинная шайба | 12 |
| 12 | 0229208 | Шайба | 6 |
| 13 | 0229209 | Стальной шарик | 12 |
| 14 | 0229210 | Уплотнительное кольцо | 1 |
| 15 | 0229211 | Уплотнительное кольцо | 1 |
| 16 | 0228802 | Уплотнительное кольцо | 1 |
| 17 | 0229212 | Винт | 6 |
| 18 | 0229213 | Уплотнительное кольцо | 2 |
| 19 | 0229214 | Ограничитель | 3 |
| 20 | 0229215 | Корпус | 1 |
| 21 | 0229216 | Держатель уплотнение | 3 |
| 22 | 0229217 | Пробка | 1 |
| 23 | 0229218 | Тие-лот | 3 |
| 24 | 0229219 | Втулка | 3 |
| 25 | 0229220 | Проставка | 3 |
| 26 | 0229221 | Пружина | 6 |
| 27 | 0229222 | Корпус | 1 |
| 28 | 0229223 | Держатель уплотнение | 3 |
| 29 | 0229224 | Крышка пружина | 3 |
| 30 | 0229225 | Опорное кольцо | 3 |
| 31 | 0229226 | Пробка | 3 |
| 32 | 0229227 | Плунжер обратный | 3 |
| 33 | 0229228 | Пружина | 3 |
| 34 | 0229229 | Пробка | 1 |
| 35 | 0229230 | Хоусинг-суб-асс | 1 |
| 36 | 0229231 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH230-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
