Трансмиссия(ход) — HITACHI KH230-3

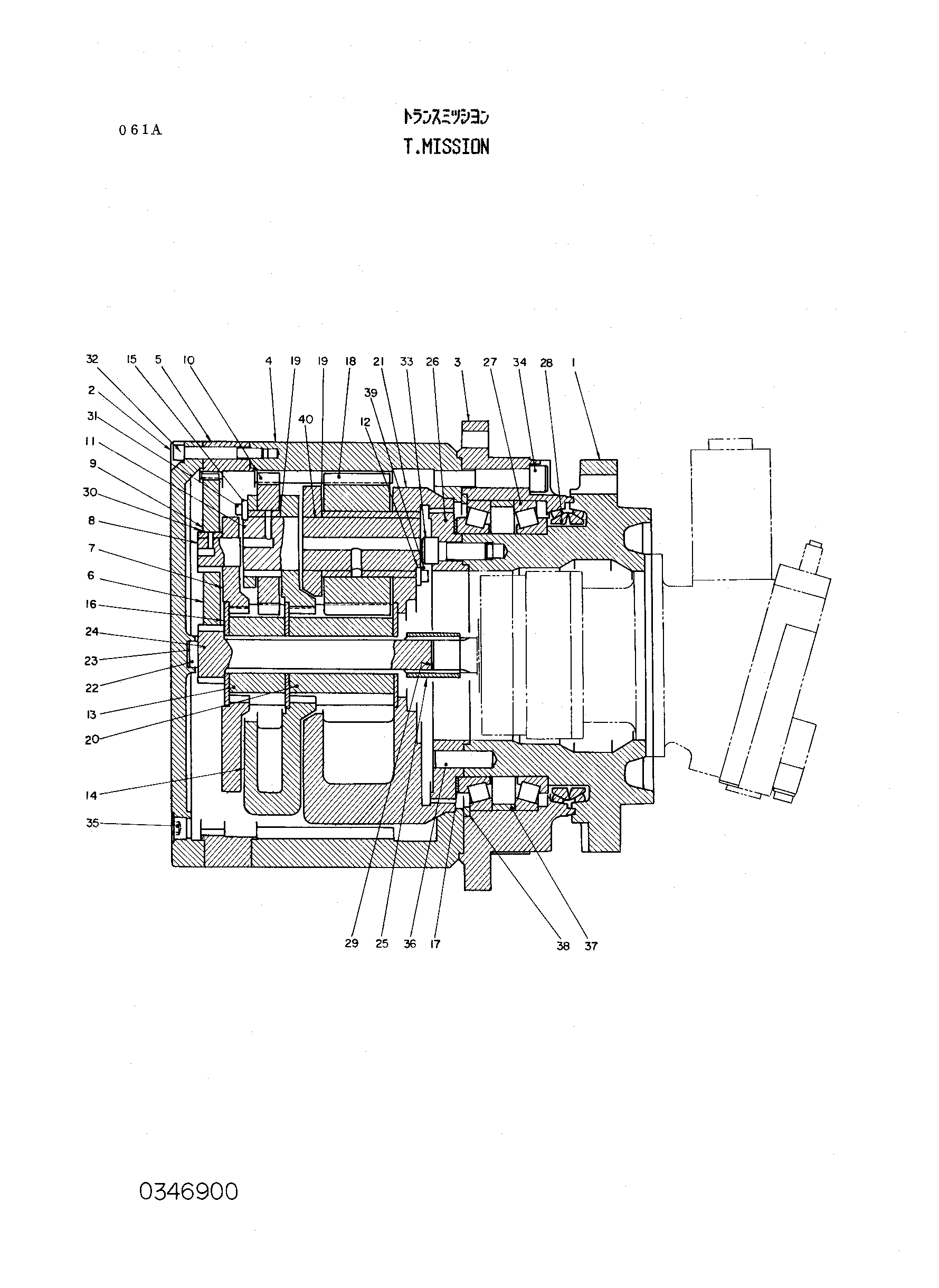

Заводская схема «Трансмиссия(ход)» для HITACHI KH230-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4198395	Трансмиссия	1
1	4228894	Шпиндель	1
2	4168504	Крышка боковой	1
3	4168505	Корпус	1
4	4168506	Шестерня интернал	1
5	4168507	Шестерня интернал	1
6	4168508	Планетарная шестерня	2
7	4168509	Водило	1
8	4168510	Вал планет	2
9	4168511	Упорная пластина	4
10	4168512	Планетарная шестерня	4
11	4168513	Вал планет	4
12	4168514	Пластина	4
13	4168515	Солнечная шестерня	1
14	4168516	Водило	1
15	4168517	Пластина	4
16	4168518	Упорная пластина	3
17	4168519	Линер	1
18	4168520	Планетарная шестерня	4
19	4168521	Упорная пластина	16
20	4168522	Солнечная шестерня	1
21	4168523	Водило	1
22	4168524	Упорная пластина	1
23	4168525	Линер	1
24	4168526	Солнечная шестерня	1
25	4168527	Муфта	1
26	4168528	Муфта шестерня	1
27	4168529	Роликовый подшипник	2
28-01	4168530	Комплект уплотнений	1
28-02	4168530	Комплект уплотнений	1
28-03	4269320	Комплект уплотнений	1
28-04	4269320	Комплект уплотнений	1
29	4168531	Стопорное кольцо	1
30	4168532	Стопорное кольцо	2
31	4168533	Болт с внутренним шестигранником	8
32	4168534	Болт с внутренним шестигранником	20
33	4168535	Болт с внутренним шестигранником	10
34	4168536	Болт с внутренним шестигранником	24
35	4168537	Пробка	2
36	4168538	Палец	10
37	4168539	Деталь дистант	1
38	4168540	Деталь дистант	1
39	4168541	Болт с внутренним шестигранником	8
40	4168542	Вал планет	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH230-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
