Регулятор в сборе — HITACHI KH230-3

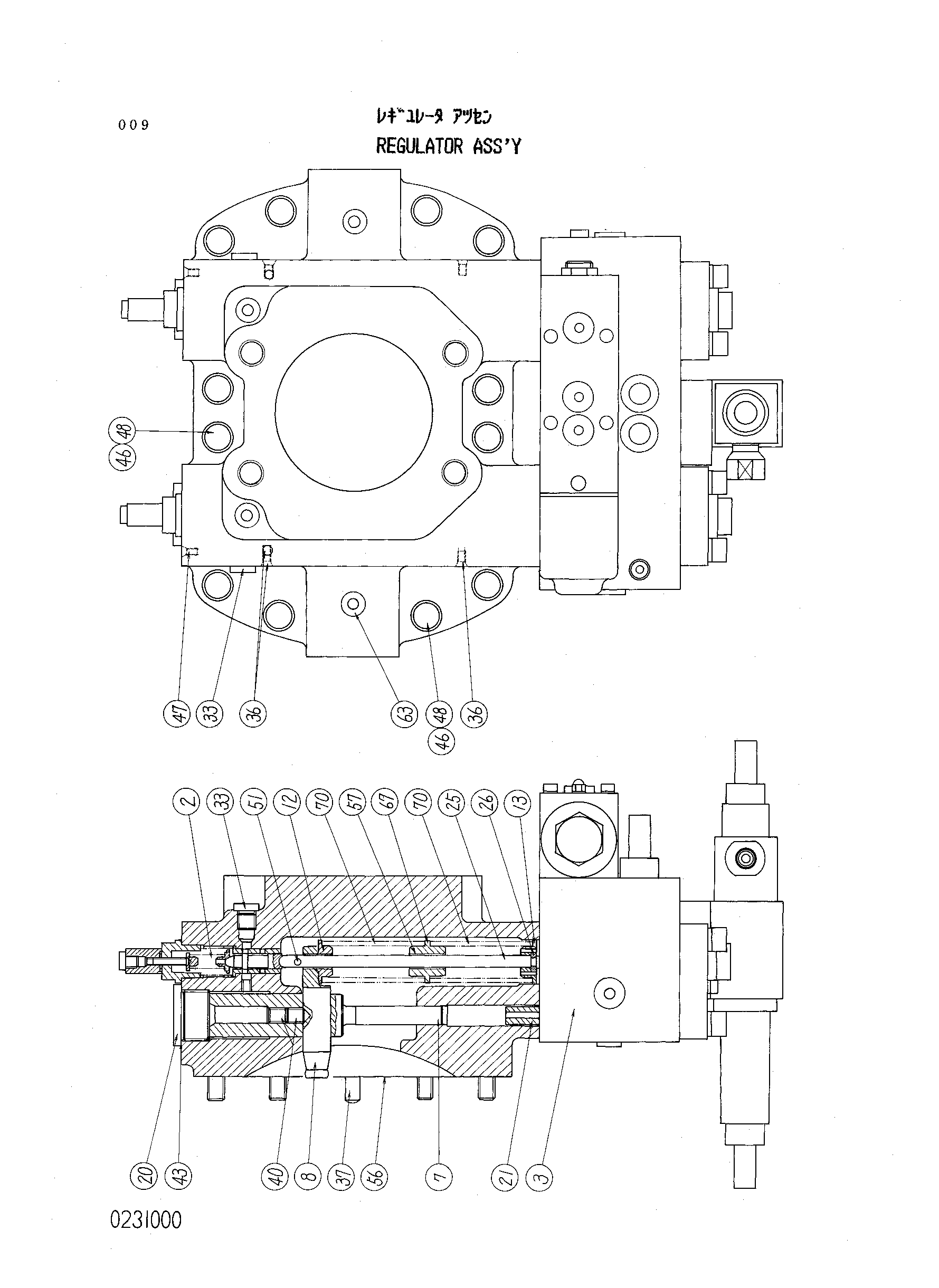

Заводская схема «Регулятор в сборе» для HITACHI KH230-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4160330 | Регулятор | 1 | |
| 2 | 4160326 | Контроллер | 2 |
| 3 | 4160327 | Регулятор | 1 |
| 7 | 0231004 | Плунжер | 2 |
| 8 | 0231005 | Шток | 2 |
| 12 | 0231006 | Фиксатор | 2 |
| 13 | 0231007 | Фиксатор | 2 |
| 20-01 | 0231025 | Пробка | 1 |
| 20-02 | 0231026 | Пробка | 1 |
| 20-03 | 0231027 | Пробка | 1 |
| 21-01 | 0231011 | Фиксатор | 1 |
| 21-02 | 0231012 | Фиксатор | 1 |
| 21-03 | 0231013 | Фиксатор | 1 |
| 25 | 0231014 | Шток | 2 |
| 26 | 0215014 | Проставка | 2 |
| 33 | 0214908 | Пробка | 4 |
| 36 | 0215017 | Пробка | 3 |
| 37 | 0215018 | Палец | 2 |
| 40 | 0231015 | Комплект винт | 4 |
| 43 | 0231016 | Фастенер уплотнение | 2 |
| 46 | 0231017 | Винт | 12 |
| 47 | 0231018 | Пробка | 2 |
| 48 | 0231019 | Пружинная шайба | 12 |
| 51 | 0231020 | Пружинный штифт | 2 |
| 56 | 0231021 | Манжета | 1 |
| 63 | 0214908 | Пробка | 2 |
| 70 | 0231024 | Пружина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH230-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
