Гидроцилиндр. масляный — HITACHI KH230-3

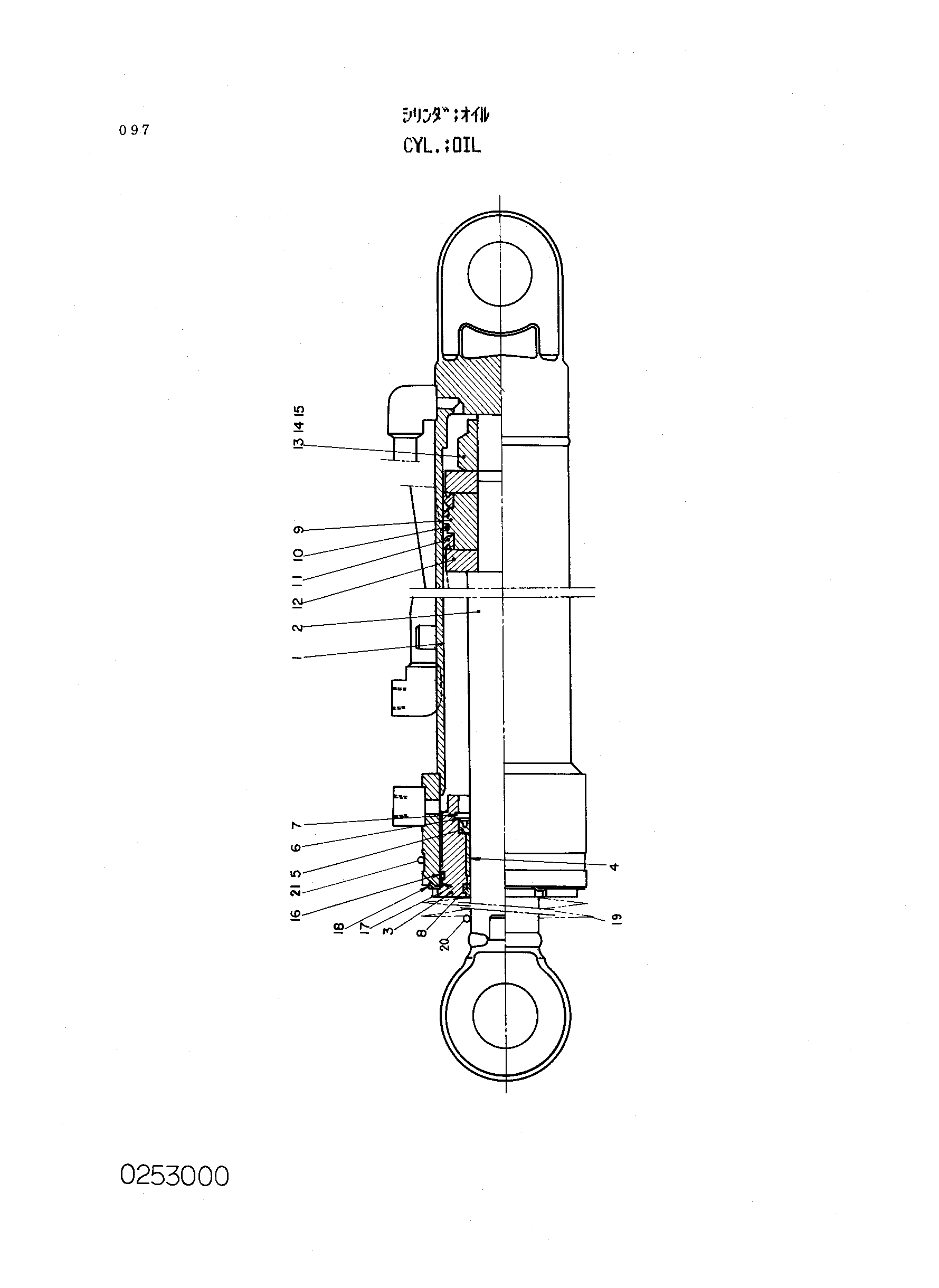

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH230-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4149693 | Гидроцилиндр | 1 | |
| 1 | 0253001 | Труба гидроцилиндра | 1 |
| 2 | 0253002 | Шток поршня | 1 |
| 3 | 0252004 | Головка гидроцилиндра | 1 |
| 4 | 988681 | Втулка | 1 |
| 5 | 4085460 | U-образная манжета | 1 |
| 6 | 4508148 | Манжета головка | 1 |
| 7 | 988682 | Стопорное кольцо | 1 |
| 8 | 4092194 | Грязесъёмное кольцо | 1 |
| 9 | 0252005 | Поршень | 1 |
| 10 | 933771 | Поршневое кольцо | 2 |
| 11 | 4085445 | U-образная манжета | 2 |
| 12 | 4043331 | Держатель | 2 |
| 13 | 4004673 | Гайка | 1 |
| 14 | A768080 | Шплинт | 1 |
| 15 | 4004669 | Регулировочная шайба | 1 |
| 16 | 992446 | Уплотнительное кольцо | 1 |
| 17 | 4103692 | Уплотнительное кольцо | 1 |
| 18 | 4039697 | Шайба | 1 |
| 19 | 0253003 | Защитный чехол | 1 |
| 20 | 0252008 | Лента | 1 |
| 21 | 0252009 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH230-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
