Тормоз в сборе — HITACHI KH230-3

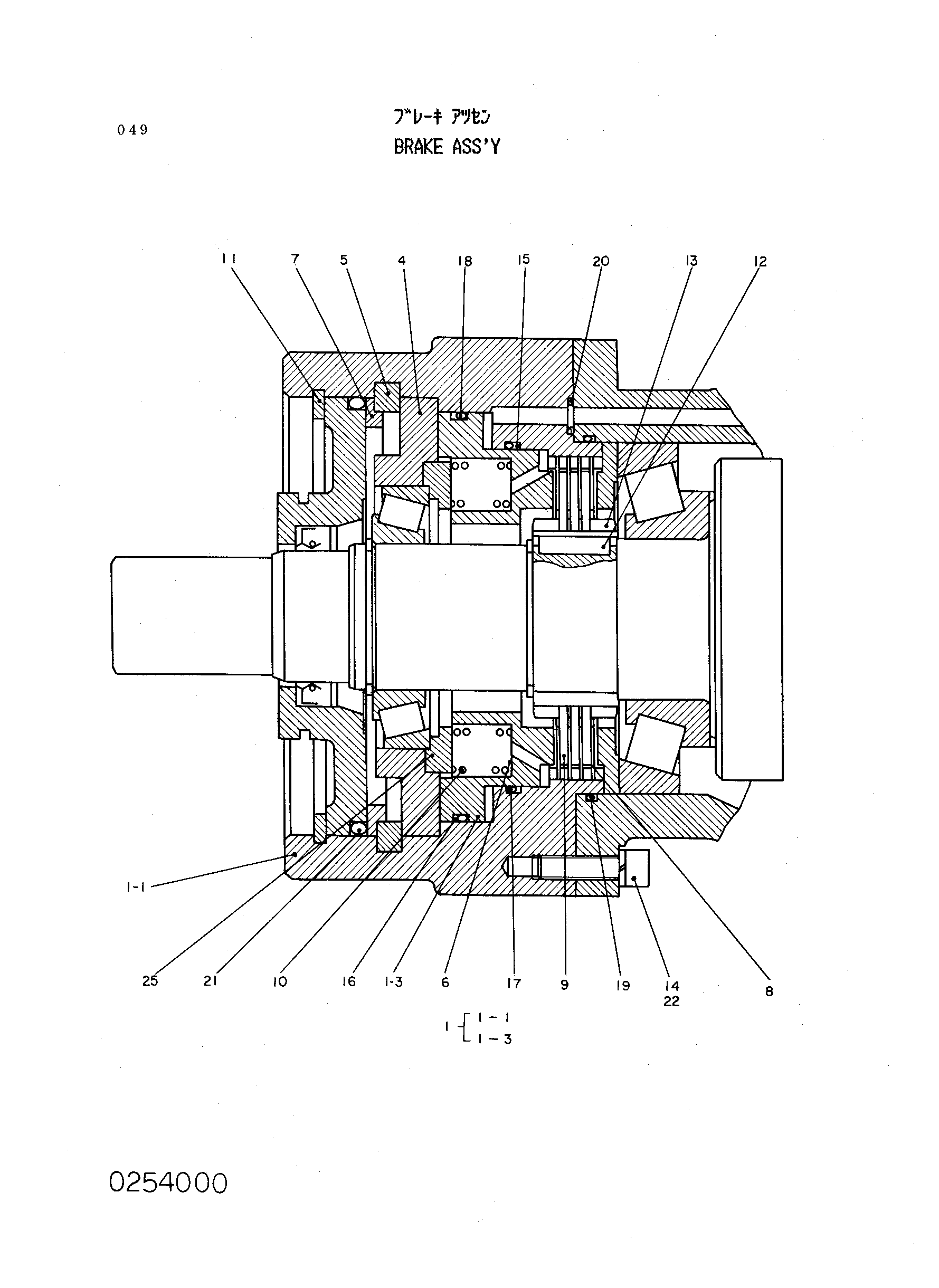

Заводская схема «Тормоз в сборе» для HITACHI KH230-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4168733 | Тормоз в сборе | 1 | |
| 1 | 4168819 | Корпус | 1 |
| 4 | 0254001 | Деталь дистант | 1 |
| 5 | 0254002 | Фиксатор | 1 |
| 6 | 0254003 | Регулировочная шайба | 32 |
| 7 | 0254004 | Деталь дистант | 1 |
| 8 | 0254005 | Пластина | 4 |
| 9 | 0254006 | Пластина | 3 |
| 10 | 0254007 | Пружина | 8 |
| 11 | 0254008 | Стопорное кольцо | 1 |
| 12 | 0254009 | Шпонка | 1 |
| 13 | 0254010 | Шестерня | 1 |
| 14 | 0254011 | Винт | 8 |
| 15 | 0254012 | Опорное кольцо | 1 |
| 16 | 0254013 | Опорное кольцо | 1 |
| 17 | A811115 | Уплотнительное кольцо | 1 |
| 18 | A811135 | Уплотнительное кольцо | 1 |
| 19 | A810120 | Уплотнительное кольцо | 1 |
| 20 | 4506409 | Уплотнительное кольцо | 1 |
| 21 | 0254014 | Уплотнительное кольцо | 1 |
| 22 | 0254109 | Пружинная шайба | 8 |
| 25 | 0254015 | Деталь дистанке | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH230-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
