Основной тормоз — HITACHI KH180-3

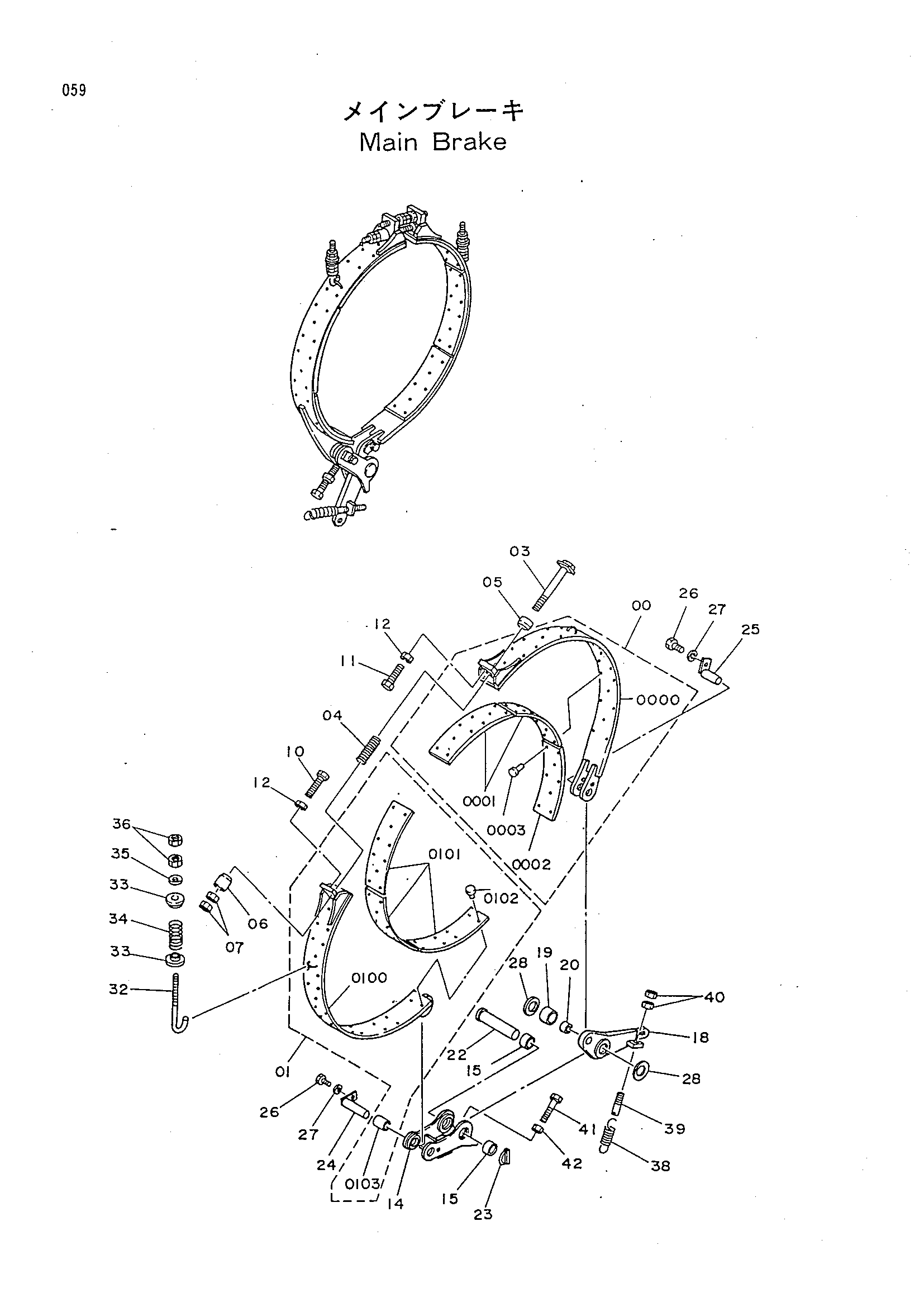

Заводская схема «Основной тормоз» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9063150	Лента ливе	2
00A	7015972	Лента ливе	1
0001	4142234	Накладка	2
0002	4156840	Накладка	1
0003	944582	Заклёпка	28
01A	9135692	Лента деад	2
0100	7015973	Лента деад	1
0101	4142234	Накладка	3
0102	944582	Заклёпка	28
0103	4142242	Втулка	1
03A	9703687	Болт	2
04	411078	Пружина	2
05	4080915	Сиденье	2
06	4142236	Сиденье	2
07	M512419	Гайка	4
10	4156839	Болт	2
11	M262090	Болт	2
12	J951020	Гайка	4
14	8033368	Тяга	2
15	4142243	Втулка	4
18	9723496	Рычаг	2
19	4142235	Втулка	2
20	4142241	Втулка	2
22	4177619	Палец	2
23	9700006	Палец кольцо	2
24	9743375	Палец	2
25	9741224	Палец	2
26	J901225	Болт	4
27	A590912	Пружинная шайба	4
28	4155369	Регулировочная шайба	8
32	4080919	Шток	4
33	411108	Седло пружины	8
34	413428	Пружина	4
35	A590108	Шайба	4
36	M500807	Гайка	8
38	425562	Пружина	2
39	4142240	Шток	2
40	J950012	Гайка	4
41	M261611	Болт	2
42	J950016	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
