Защитный устройство (башенный кран) — HITACHI KH180-3

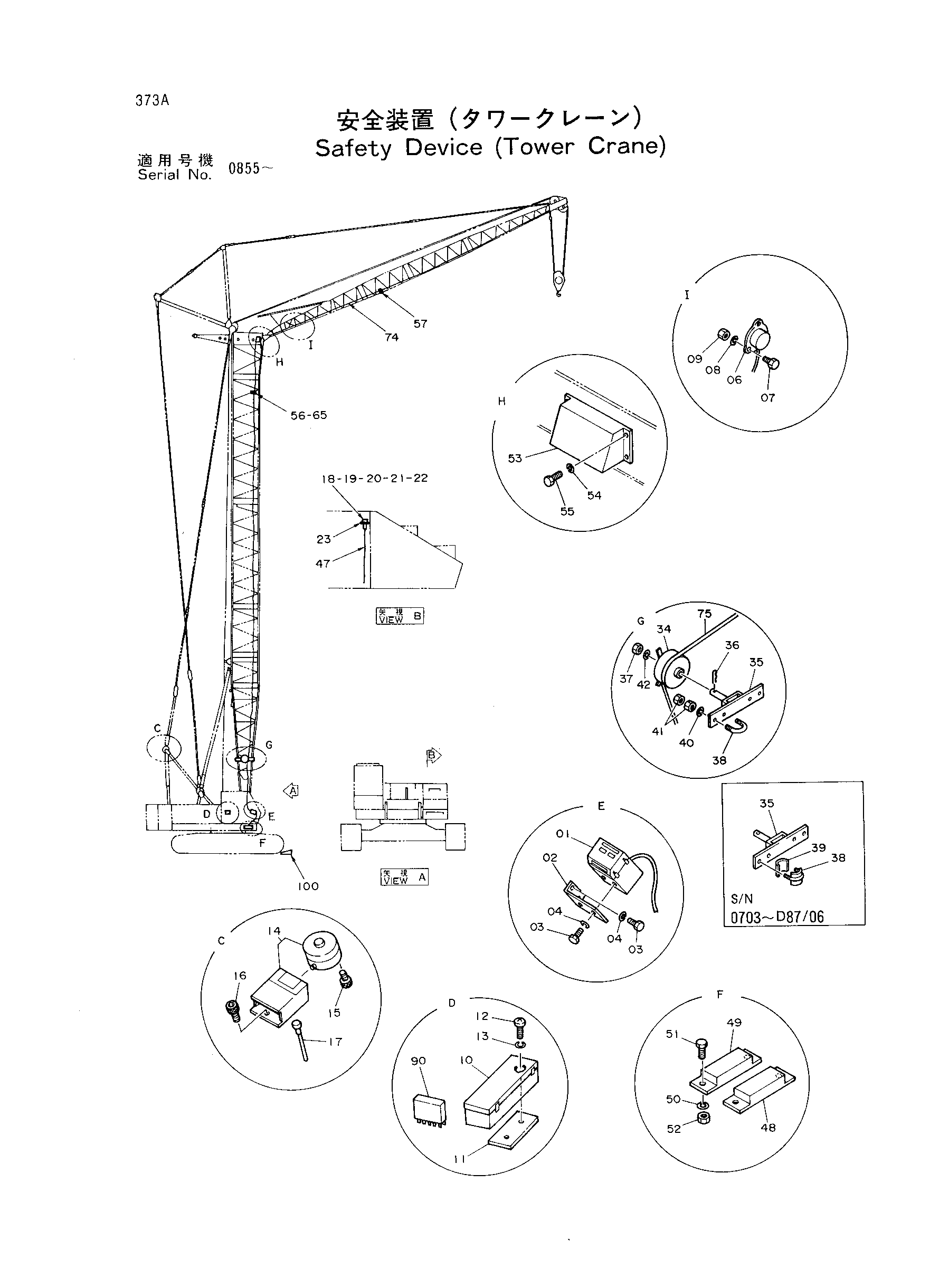

Заводская схема «Защитный устройство (башенный кран)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9054530 | Момент-лимитер | 1 |
| 02 | 4180943 | Кронштейн | 1 |
| 03 | J901020 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 06 | 4112266 | Указатель угол | 2 |
| 07 | M200828 | Болт | 6 |
| 08 | A590908 | Пружинная шайба | 6 |
| 09 | M500807 | Гайка | 6 |
| 10 | 4120662 | Короб | 1 |
| 11 | 4092370 | Резиновая прокладка | 2 |
| 12 | M430616 | Винт | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 14 | 4188816 | Лоад-скале | 1 |
| 15 | M340840 | Болт с внутренним шестигранником | 4 |
| 16 | M340610 | Болт с внутренним шестигранником | 1 |
| 17 | 4119071 | Жгут проводов | 1 |
| 18 | 4170115 | Короб клемма | 1 |
| 19 | J900825 | Болт | 4 |
| 20 | A590108 | Плоская шайба | 4 |
| 21 | A590908 | Пружинная шайба | 4 |
| 22 | M500807 | Гайка | 4 |
| 23 | 4163619 | Кронштейн | 1 |
| 34 | 7002986 | Реел трос | 1 |
| 35 | 8006028 замена: 8040209 | Кронштейн | 1 |
| 35 | 8006028 замена: 4213163 | Кронштейн | 1 |
| 35 | 8006028 замена: A590112 | Кронштейн | 1 |
| 35 | 8006028 замена: J950012 | Кронштейн | 1 |
| 35 | 8040209 | Кронштейн | 1 |
| 36 | 487041 | Стопорный палец | 1 |
| 37 | 959500 | Стопорное кольцо | 1 |
| 38 | 9720087 | U-образный болт | 2 |
| 38 | 4213163 | U-образный болт | 2 |
| 39 | 9720086 | Баффер | 2 |
| 40 | A590116 | Плоская шайба | 4 |
| 40 | A590112 | Пружинная шайба | 4 |
| 41 | J950016 | Гайка | 8 |
| 41 | J950012 | Гайка | 8 |
| 42 | A590120 | Плоская шайба | 1 |
| 47 | 4170114 | Жгут проводов | 1 |
| 48 | 4187900 | Короб клемма | 1 |
| 49 | 4170915 | Короб клемма | 1 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | J901025 | Болт | 4 |
| 52 | J950010 | Гайка | 4 |
| 53 | 4170918 | Короб клемма | 1 |
| 54 | A590908 | Пружинная шайба | 4 |
| 55 | J900820 | Болт | 4 |
| 56 | 4055312 | Ленточный зажим | 40 |
| 57 | 4055311 | Ленточный зажим | 20 |
| 65 | 4017325 | Зажим | 15 |
| 74 | 4169935 | Жгут проводов | 1 |
| 74 | 4338547 | Жгут проводов | 1 |
| 75 | 4170914 | Жгут проводов | 1 |
| 90 | 9074581 | Кассетте | 1 |
| 100 | 7000693 | Накладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
