Насос трубопроводы(1) — HITACHI KH180-3

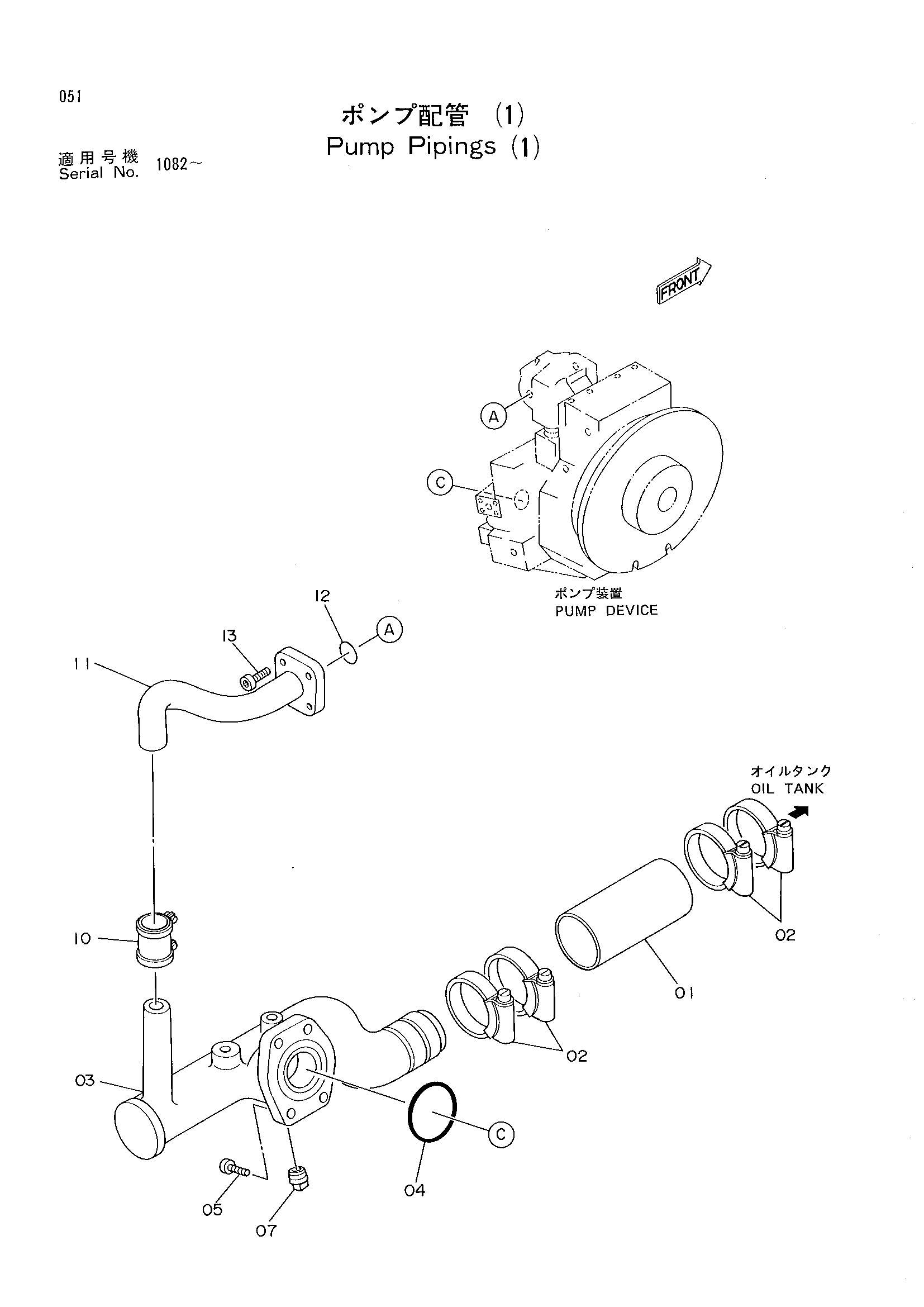

Заводская схема «Насос трубопроводы(1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4120315	Резиновый шланг	1
02	4507397	Зажим	4
03	7012673	Трубка	1
04	A811115	Уплотнительное кольцо	1
05	M341640	Болт с внутренним шестигранником	4
07	94-2023	Пробка	1
10	4067834	Муфта	1
11	9732727	Трубка	1
12	A811050	Уплотнительное кольцо	1
13	M341236	Болт с внутренним шестигранником	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
