Противовес (укороченный стрела) — HITACHI KH180-3

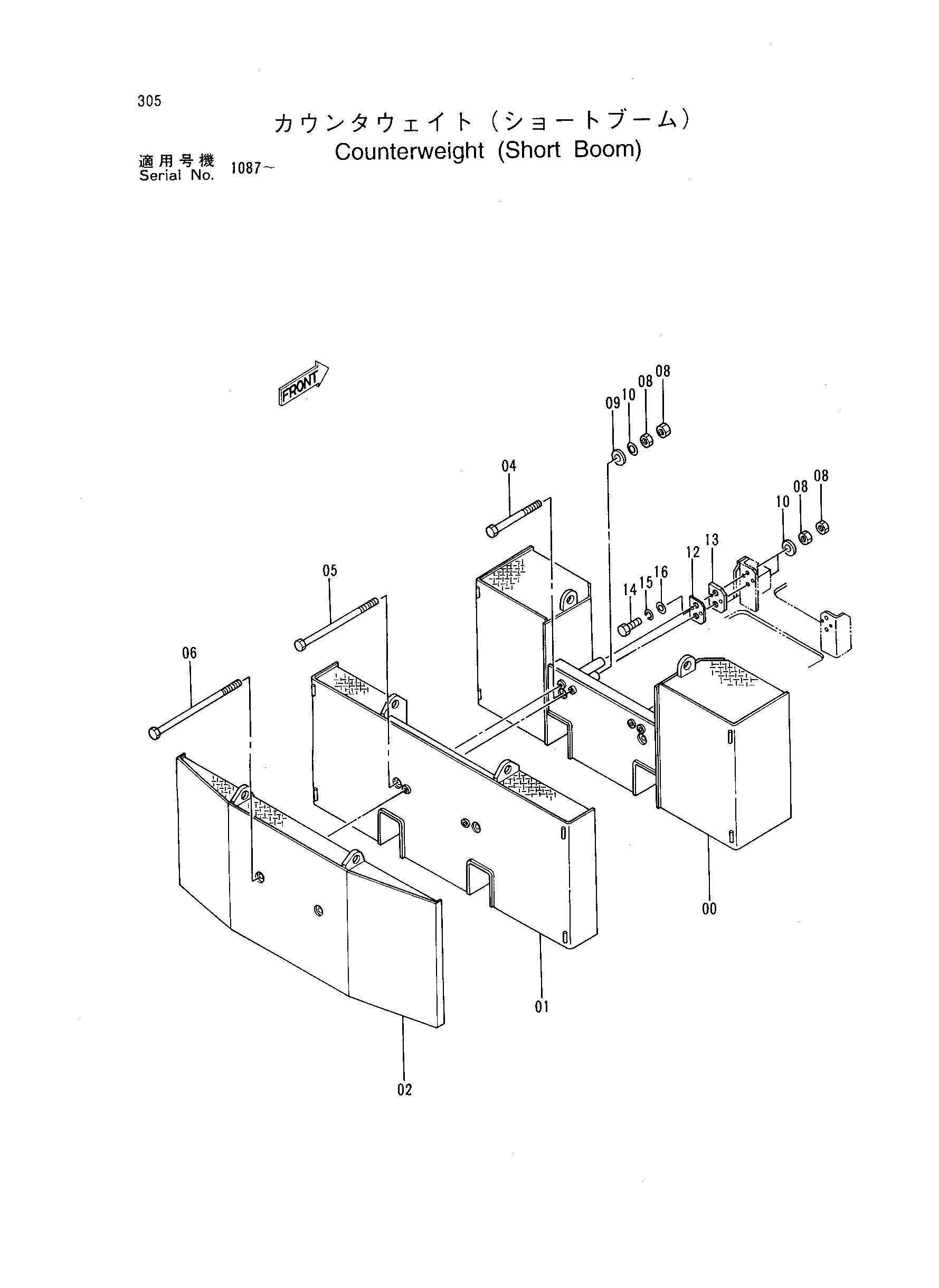

Заводская схема «Противовес (укороченный стрела)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9088144 | Противовес в сборе | 1 | |
| 00 | 6009226 замена: 6009752 | Груз противовес (внутренний) | 1 |
| 00 | 6009752 | Груз противовес (внутренний) | 1 |
| 01 | 6009227 | Груз противовес (центральный | 1 |
| 02 | 6009228 | Груз противовес (наружный) | 1 |
| 04 | 4163051 | Болт | 2 |
| 05 | 4221291 | Болт | 2 |
| 06 | 4173034 | Болт | 2 |
| 08 | J953030 | Гайка | 12 |
| 09 | 4174841 | Шайба | 2 |
| 10 | A590130 | Плоская шайба | 8 |
| 12 | 4226041 | Регулировочная шайба 3.2 | 2 |
| 13 | 4226040 | Регулировочная шайба 4.5 | 6 |
| 14 | J901030 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
