Крышка (2) — HITACHI KH180-3

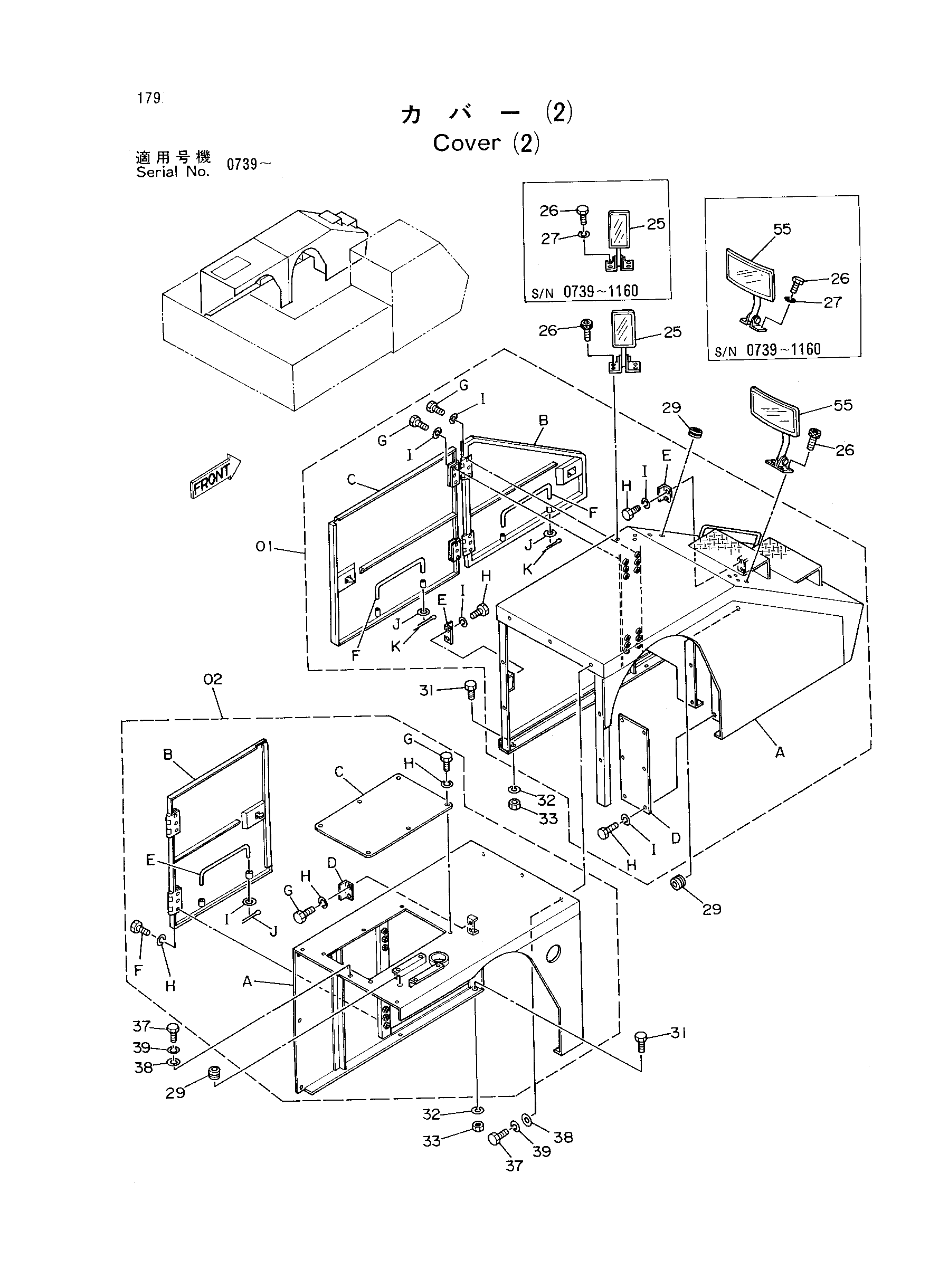

Заводская схема «Крышка (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9057739 | Крышка LF в сборе | 1 |
| 01A | 6006873 | Крышка LF | 1 |
| 01B | 7014973 | Дверь | 1 |
| 01C | 7014974 | Дверь | 1 |
| 01D | 4166400 | Крышка | 1 |
| 01E | 4140949 | Замок | 2 |
| 01F | 4165672 | Стойка | 2 |
| 01G | J901030 | Болт | 12 |
| 01H | J901025 | Болт | 10 |
| 01I | A590910 | Пружинная шайба | 22 |
| 01J | A590108 | Шайба | 2 |
| 01K | A762013 | Шплинт | 2 |
| 02 | 9057740 | Крышка LR в сборе | 1 |
| 02A | 6006874 | Крышка LR | 1 |
| 02B | 7014098 | Дверь R | 1 |
| 02C | 4157215 | Крышка | 1 |
| 02D | 4140949 | Замок | 1 |
| 02E | 4140948 | Стойка | 1 |
| 02F | J901030 | Болт | 6 |
| 02G | J901025 | Болт | 8 |
| 02H | A590910 | Пружинная шайба | 14 |
| 02I | A590108 | Шайба | 1 |
| 02J | A762013 | Шплинт | 1 |
| 25 | 4072469 | Зеркало | 1 |
| 26 | J900614 замена: M340614 | Болт | 8 |
| 26 | M340614 | Болт с внутренним шестигранником | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 29 | 4161289 | Резиновая втулка | 4 |
| 31 | J901630 | Болт | 9 |
| 32 | A590916 | Пружинная шайба | 9 |
| 33 | J950016 | Гайка | 9 |
| 37 | J901025 | Болт | 10 |
| 38 | J217083 | Шайба | 10 |
| 39 | A590910 | Пружинная шайба | 10 |
| 55 | 4157886 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
