Нижний стрела, башенный (нижний) — HITACHI KH180-3

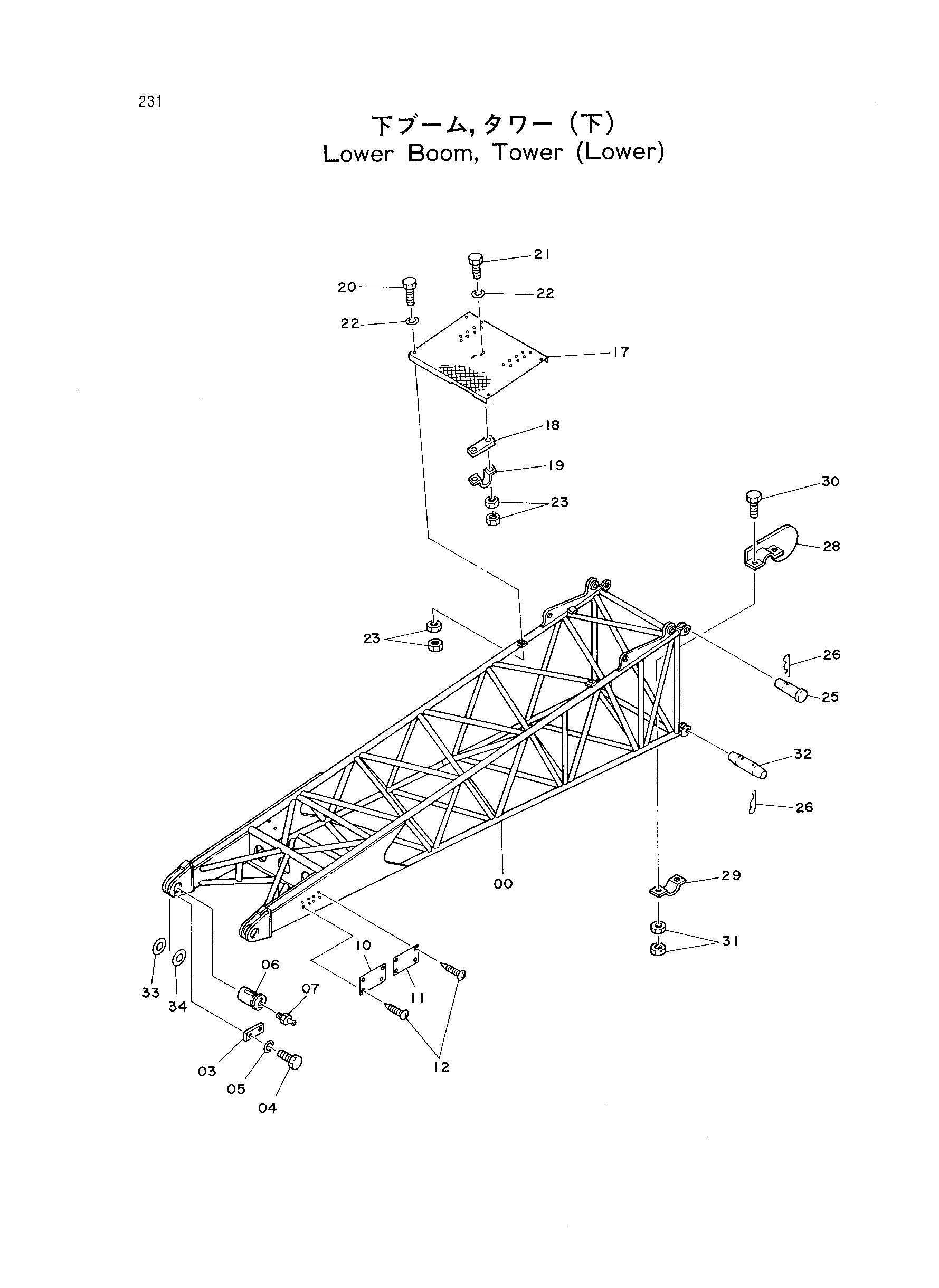

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9056506 | Стрела нижний в сборе | 1 | |
| 00 | 5001623 | Стрела нижний | 1 |
| 03 | X4248 замена: 4281908 | Стопорная пластина | 2 |
| 03 | X4248 замена: J932040 | Стопорная пластина | 2 |
| 03 | 4281908 | Стопорная пластина | 2 |
| 04 | J932035 | Болт | 4 |
| 04 | J932040 | Болт | 4 |
| 05 | A590920 | Пружинная шайба | 4 |
| 06 | 3026573 замена: 3041890 | Палец | 2 |
| 06 | 3041890 | Палец | 2 |
| 07 | J75581 | Штуцер | 2 |
| 10 | 457517 | Информационная табличка | 1 |
| 11 | 4053262 | Информационная табличка | 1 |
| 12 | M492564 | Приводной винт | 8 |
| 17 | 3029970 | Сиденье | 1 |
| 18 | 4103115 | Сиденье | 1 |
| 19 | 4103116 | Хомут трубки | 1 |
| 20 | J931645 | Болт | 4 |
| 21 | J931660 | Болт | 2 |
| 22 | A590116 замена: 4087197 | Шайба | 6 |
| 22 | 4087197 | Плоская шайба | 6 |
| 23 | J951016 | Гайка | 12 |
| 25 | 4020735 | Палец | 2 |
| 26 | 3002554 | Стопорный палец | 6 |
| 28 | 9720039 | Ограничитель | 2 |
| 29 | 4157260 | Хомут трубки | 2 |
| 30 | J901030 | Болт | 4 |
| 31 | J950010 | Гайка | 8 |
| 32 | 4146682 | Палец | 2 |
| 33 | 4308721 | Регулировочная шайба 2.3 | 2 |
| 34 | 4308720 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
