Подъёмный механизм трубопроводы — HITACHI KH180-3

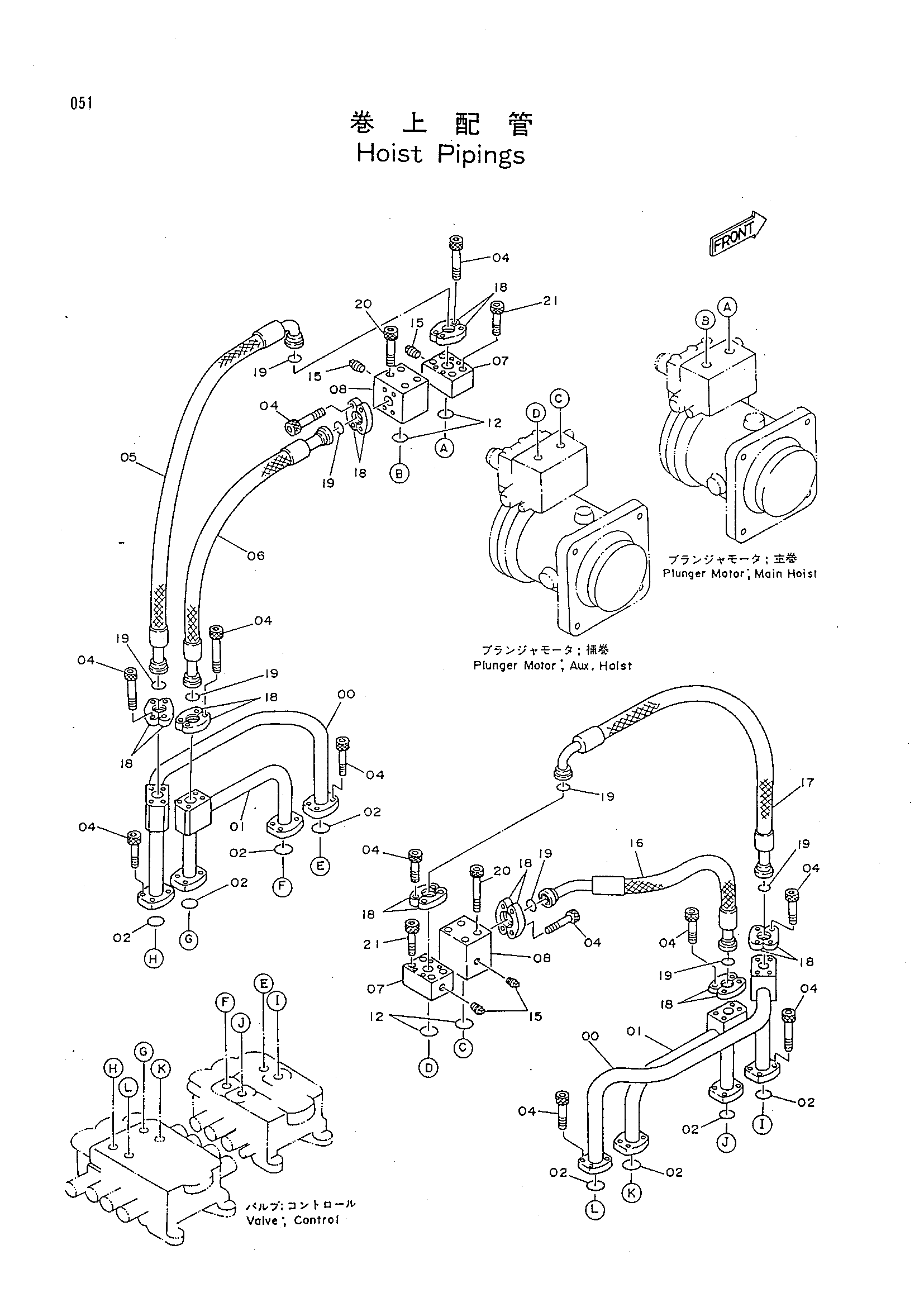

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045129 | Трубка | 2 |
| 01 | 9732728 | Трубка | 2 |
| 02 | A812035 | Уплотнительное кольцо | 8 |
| 04 | M341032 | Болт с внутренним шестигранником | 64 |
| 05 | 4141033 | Шланг | 1 |
| 06 | 4180301 | Шланг | 1 |
| 07 | 4283572 | Фланец | 2 |
| 08 | 4283571 | Фланец | 2 |
| 12 | A812040 | Уплотнительное кольцо | 4 |
| 15 | 94-2023 | Пробка | 4 |
| 16 | 4246337 | Шланг | 1 |
| 17 | 4242415 | Шланг | 1 |
| 18 | 962453 | Разъёмный фланец | 16 |
| 19 | A815024 | Уплотнительное кольцо | 8 |
| 20 | M351271 | Болт с внутренним шестигранником | 8 |
| 21 | M351256 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
