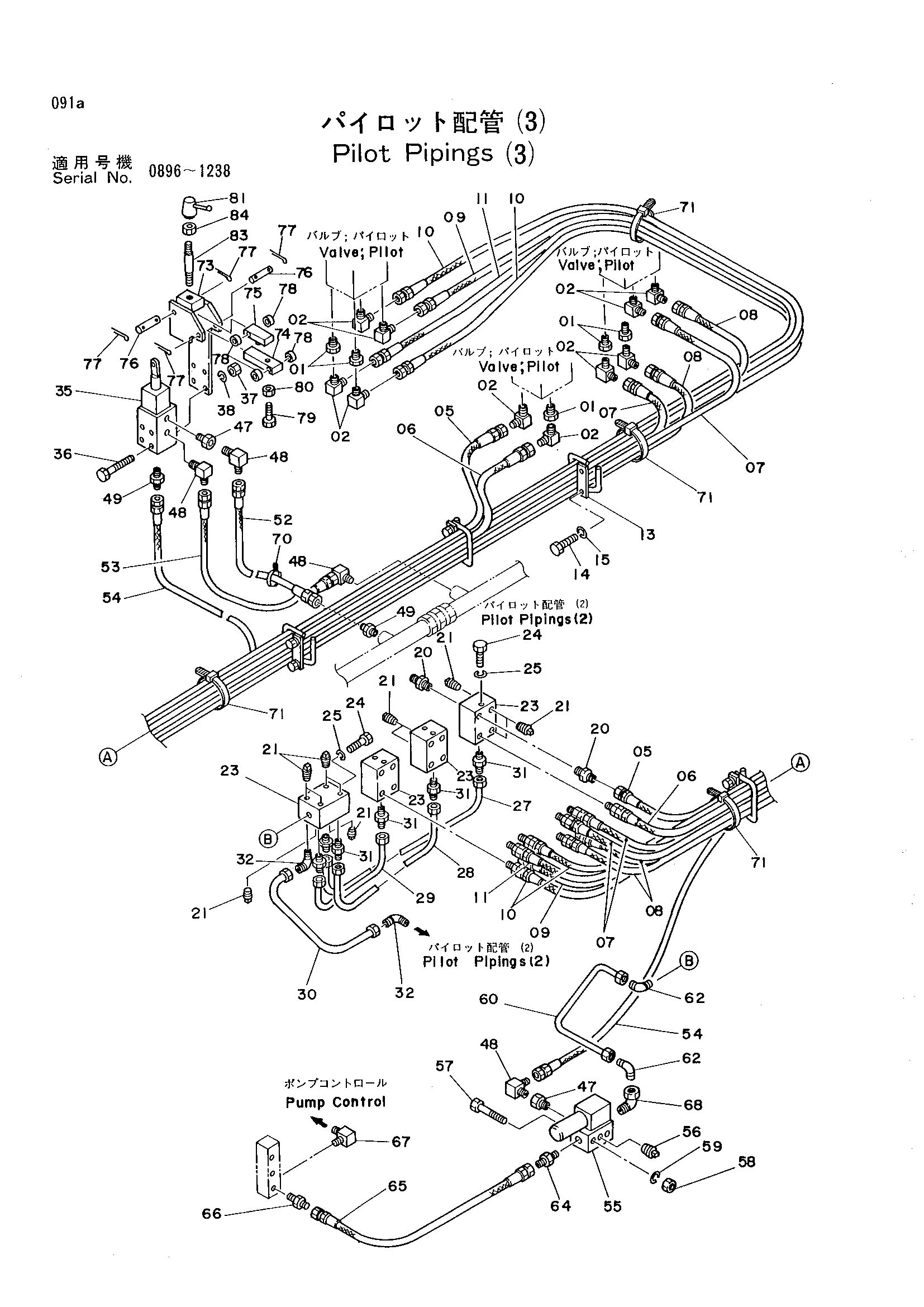

Пилотный трубопроводы(3) — HITACHI KH180-3

Заводская схема «Пилотный трубопроводы(3)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4156947	Адаптер	5
02	94-1402	Угловой штуцер	10
05	4131422	Нейлоновый шланг	1
06	4136361	Нейлоновый шланг	1
07	4124810	Нейлоновый шланг	2
08	4156467	Нейлоновый шланг	2
09	4129767	Нейлоновый шланг	1
10	4123230	Шланг	2
11	4156468	Нейлоновый шланг	1
13	8029454	Опора	4
14	J901020	Болт	8
15	A590910	Пружинная шайба	8
20	4144089	Адаптер	20
21	94-2022	Пробка	10
23	4154724	Челночный клапан	4
24	J901020	Болт	8
25	A590910	Пружинная шайба	8
27	4156950	Трубка	1
28	4156951	Трубка	1
29	4156952	Трубка	1
30	4156953	Трубка	1
31	4130170	Штуцер трубки	6
32	4130176	Штуцер трубки	2
35	4155361	Пилотный клапан	1
36	J900870	Болт	4
37	M500807	Гайка	4
38	A590908	Пружинная шайба	4
47	4156947	Адаптер	2
48	94-1402	Угловой штуцер	4
49	94-1302	Адаптер	2
52	4071341	Шланг	1
53	4158051	Шланг	1
54	4118274	Шланг	1
55	4155364	Клапан соленои	1
56	94-2023	Пробка	1
57	J900870	Болт	2
58	M500807	Гайка	2
59	A590908	Пружинная шайба	2
60	4232262	Трубка	1
62	4130176	Штуцер трубки	2
64	4144089	Адаптер	1
65	4128308	Нейлоновый шланг	1
66	94-1302	Адаптер	1
67	94-1402	Угловой штуцер	1
68	94-0630	Угловой штуцер	1
70	4055311	Зажим	3
71	4055312	Зажим	4
73	8030973	Кронштейн	1
74	4165780	Тяга	1
75	9718795	Тяга	1
76	4165778	Палец	2
77	A763025	Шплинт	4
78	4073098	Проставка	4
79	M261245	Болт	1
80	M581210	Гайка винг	1
81	4172704	Рычаг	1
83	4166940	Шток	1
84	M581008	Гайка	1
