Стрела вставка 9M — HITACHI KH180-3

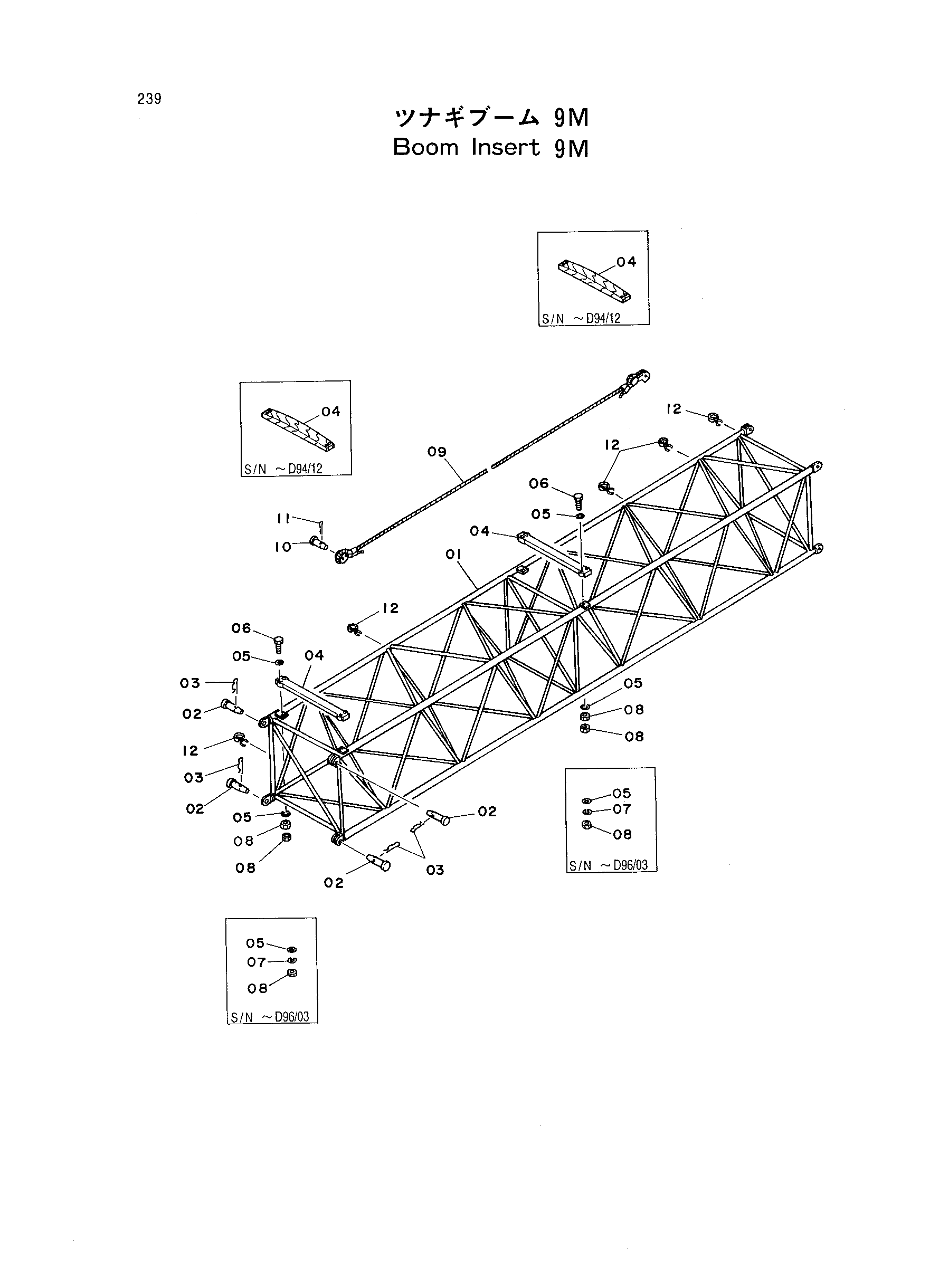

Заводская схема «Стрела вставка 9M» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-0 | 9057265 | Стрела вставка 9M в сборе | 1 |
| 01 | 6002245 | Стрела вставка 9M | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 04 | 3002612 замена: 8062923 | Опора | 2 |
| 04 | 3002612 замена: J901280 | Опора | 2 |
| 04 | 3002612 замена: J950012 | Опора | 2 |
| 04 | 8062923 | Буффер | 2 |
| 05 | A590112 | Шайба | 16 |
| 05 | J222012 | Шайба | 16 |
| 06 | M111250 | Болт | 8 |
| 06 | J901280 | Болт | 8 |
| 06 | J901290 | Болт | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | M501210 | Гайка | 8 |
| 08 | J950012 | Гайка | 8 |
| 08 | J950012 | Гайка | 16 |
| 09 | 8020987 | Канат подвесной 9M | 2 |
| 10 | 431756 | Палец | 2 |
| 11 | A761080 | Шплинт | 2 |
| 12 | 4017325 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
