Тормоз рычаг(1) — HITACHI KH180-3

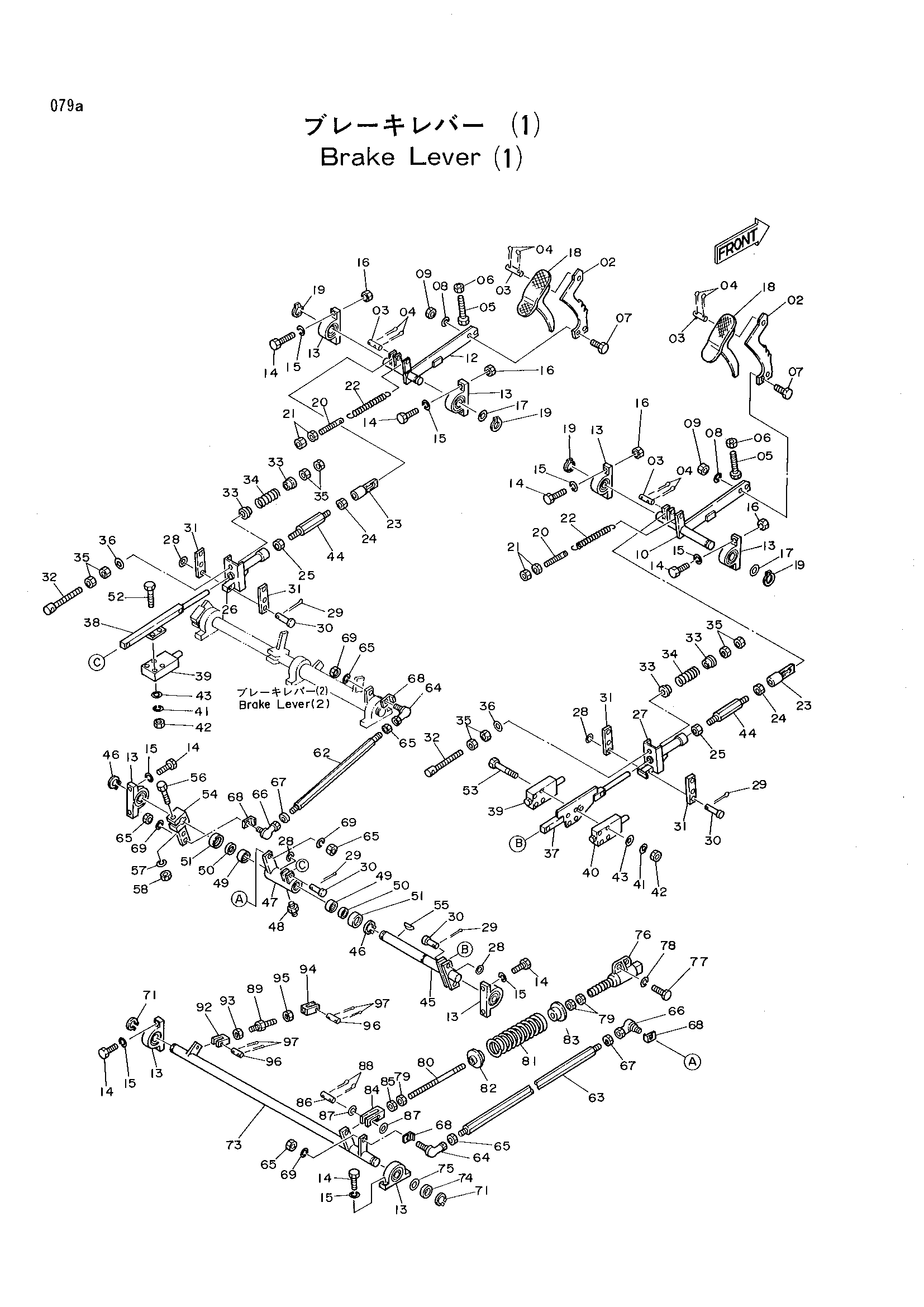

Заводская схема «Тормоз рычаг(1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4155723	Педаль	2
03	A751444	Палец	4
04	A764020	Шплинт	8
05	M261050	Болт	2
06	J950010	Гайка	2
07	J901435	Болт	4
08	A590914	Пружинная шайба	4
09	J950014	Гайка	4
10	8030874	Рычаг	1
12	8028708	Рычаг	1
13	942014	Блок	8
14	J901245	Болт	16
15	A590912	Пружинная шайба	16
16	J950012	Гайка	8
17	441273	Регулировочная шайба	4
18	8030875	Накладка	2
19	929231	Стопорное кольцо	4
20	4140813	Шток	2
21	M581008	Гайка	4
22	41564	Пружина	2
23	4172519	Концевой вилка	2
24	J957014	Гайка L	2
25	J953020	Гайка	2
26	8032411	Кронштейн	1
27	8042391	Кронштейн	1
28	A590112	Шайба	8
29	A764020	Шплинт	8
30	4156607	Палец	8
31	9707937	Тяга	2
32	4140250	Болт проушина	2
33	4070125	Сиденье	4
34	4102008	Пружина	2
35	M581210	Гайка винг	8
36	A590112	Шайба	2
37	8042392	Шток	1
38	8028711	Шток	1
39	4155360	Пилотный клапан	2
40-01	4225805	Пилотный клапан	1
40-02	4241431	Пилотный клапан	1
41	A590908	Пружинная шайба	8
42	M500807	Гайка	8
43	A590108	Шайба	8
44	4204685	Шток	2
45	9719780	Мост	1
46	929231	Стопорное кольцо	2
47	8028712	Рычаг	1
48	J75481	Штуцер	1
49	944503	Игольчатый подшипник	2
50	47469	Уплотнение	2
51	445076	Крышка	2
52	J900860	Болт	4
53	J900802	Болт	4
54	9717029	Рычаг	1
55	41504	Шпонка воодруфф	1
56	J901065	Болт	1
57	A590910	Пружинная шайба	1
58	J950010	Гайка	1
62	4142249	Шток	1
63	4155724	Шток	1
64	4154626	Шарнир	2
65	M581411	Гайка винг	6
66	4154627	Шарнир	2
67	M580014	Гайка (левый)	2
68	4020443	Стопорная шайба	4
69	A590914	Пружинная шайба	4
71	929231	Стопорное кольцо	2
73	8029023	Мост	1
74	458067	Проставка	3
75	418890	Регулировочная шайба	10
76	4124124	Гидроцилиндр масляный	1
77	J901235	Болт	2
78	A590912	Пружинная шайба	2
79	M501411	Гайка	3
80	4146925	Шток	1
81	4079631	Пружина	1
82	4091729	Сиденье	1
83	4091726	Сиденье	1
84	4142244	Концевой вилка	1
85	M581411	Гайка винг	1
86	4001826	Палец	1
87	A590114	Шайба	2
88	A763020	Шплинт	2
89	4226993	Шток	1
92	4137316	Концевой вилка(правый)	1
93	M581411	Гайка винг	1
94	4137328	Концевой вилка(левый)	1
95	M580014	Гайка (левый)	1
96	A751444	Палец	2
97	A764020	Шплинт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
