Каталог запчастей HITACHI
Крышка — HITACHI KH180-3

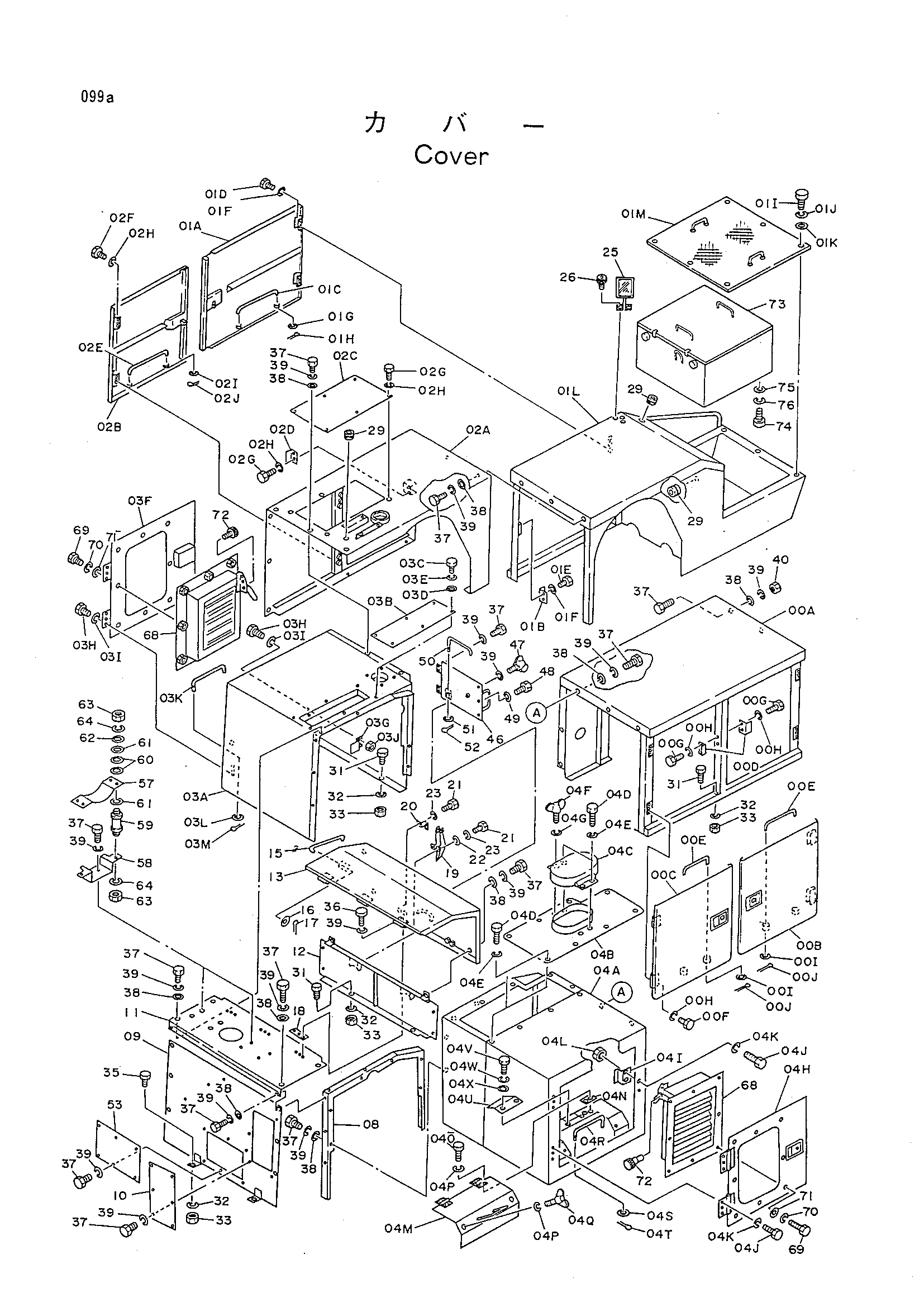

Заводская схема «Крышка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9057741 | Крышка R | 1 |
| 00A | 6006875 | Крышка R | 1 |
| 00B | 7014098 | Дверь | 1 |
| 00C | 7014103 | Дверь | 1 |
| 00D | 4140949 | Замок | 2 |
| 00E | 4140948 | Стойка | 2 |
| 00F | J901030 | Болт | 12 |
| 00G | J901025 | Болт | 4 |
| 00H | A590910 | Пружинная шайба | 16 |
| 00I | A590108 | Шайба | 2 |
| 00J | A762013 | Шплинт | 2 |
| 01 | 9063384 | Крышка LF | 1 |
| 01A | 7014974 | Дверь | 1 |
| 01B | 4140949 | Замок | 1 |
| 01C | 4165672 | Стойка | 1 |
| 01D | J901030 | Болт | 6 |
| 01E | J901025 | Болт | 6 |
| 01F | A590910 | Пружинная шайба | 12 |
| 01G | A590108 | Шайба | 1 |
| 01H | A762013 | Шплинт | 1 |
| 01I | J901025 | Болт | 6 |
| 01J | A590910 | Пружинная шайба | 6 |
| 01K | J217083 | Шайба | 6 |
| 01L | 6007390 | Крышка | 1 |
| 01M | 8033217 | Крышка | 1 |
| 02 | 9057740 | Крышка LR | 1 |
| 02A | 6006874 | Крышка LR | 1 |
| 02B | 7014098 | Дверь | 1 |
| 02C | 4157215 | Крышка | 1 |
| 02D | 4140949 | Замок | 1 |
| 02E | 4140948 | Стойка | 1 |
| 02F | J901030 | Болт | 6 |
| 02G | J901025 | Болт | 8 |
| 02H | A590910 | Пружинная шайба | 14 |
| 02I | A590108 | Шайба | 1 |
| 02J | A762013 | Шплинт | 1 |
| 03 | 9063385 | Крышка EL | 1 |
| 03A | 6007387 | Крышка | 1 |
| 03B | 4157214 | Крышка | 1 |
| 03C | J901025 | Болт | 6 |
| 03D | J217083 | Шайба | 6 |
| 03E | A590910 | Пружинная шайба | 6 |
| 03F | 7016070 | Дверь | 1 |
| 03G | 4157213 | Замок | 1 |
| 03H | J901025 | Болт | 8 |
| 03I | A590910 | Пружинная шайба | 8 |
| 03J | J950010 | Гайка | 2 |
| 03K | 4178318 | Стойка | 1 |
| 03L | A590108 | Шайба | 1 |
| 03M | A762013 | Шплинт | 1 |
| 04 | 9063386 | Крышка ER | 1 |
| 04A | 6007386 | Крышка | 1 |
| 04B | 8033546 | Крышка | 1 |
| 04C | 8033547 | Крышка | 1 |
| 04D | J901025 | Болт | 11 |
| 04E | A590910 | Пружинная шайба | 11 |
| 04F | M360816 | Болт винг | 1 |
| 04G | A590908 | Пружинная шайба | 1 |
| 04H | 7016070 | Дверь | 1 |
| 04I | 4157213 | Замок | 1 |
| 04J | J901025 | Болт | 8 |
| 04K | A590910 | Пружинная шайба | 8 |
| 04L | J950010 | Гайка | 2 |
| 04M | 8033545 | Крышка | 1 |
| 04N | 4178276 | Проставка | 2 |
| 04O | J901025 | Болт | 4 |
| 04P | A590910 | Пружинная шайба | 6 |
| 04Q | M361025 | Болт винг | 2 |
| 04R | 4178318 | Стойка | 1 |
| 04S | A590108 | Шайба | 1 |
| 04T | A762013 | Шплинт | 1 |
| 04U | 4200908 | Крышка | 1 |
| 04V | J901020 | Болт | 2 |
| 04W | A590910 | Пружинная шайба | 2 |
| 04X | A590110 | Шайба | 2 |
| 08 | 8029210 | Опора | 1 |
| 09 | 7015780 | Крышка | 1 |
| 10 | 4140954 | Крышка | 1 |
| 11 | 7014107 | Рооф | 1 |
| 12 | 7016071 | Крышка | 1 |
| 13 | 6007389 | Дверь E | 1 |
| 15 | 4157218 | Стойка | 1 |
| 16 | A590112 | Шайба | 1 |
| 17 | A764020 | Шплинт | 1 |
| 18 | 4157216 | Лист | 3 |
| 19 | 322831 | Защёлка | 2 |
| 20 | 4119658 | Анкхор | 2 |
| 21 | J900820 | Болт | 8 |
| 22 | A590108 | Шайба | 4 |
| 23 | A590908 | Пружинная шайба | 8 |
| 25 | 4072469 | Зеркало | 1 |
| 26 | M340614 | Болт с внутренним шестигранником | 4 |
| 29 | 4161289 | Резиновая втулка | 3 |
| 31 | J901630 | Болт | 26 |
| 32 | A590916 | Пружинная шайба | 28 |
| 33 | J950016 | Гайка | 28 |
| 35 | J901645 | Болт | 2 |
| 36 | J901030 | Болт | 9 |
| 37 | J901025 | Болт | 65 |
| 38 | J217083 | Шайба | 30 |
| 39 | A590910 | Пружинная шайба | 74 |
| 40 | J950010 | Гайка | 3 |
| 46 | 7016072 | Дверь | 1 |
| 47 | M361025 | Болт винг | 2 |
| 48 | J901025 | Болт | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 50 | 4174880 | Стойка | 1 |
| 51 | A590112 | Шайба | 1 |
| 52 | A764020 | Шплинт | 1 |
| 53 | 4174879 | Крышка | 1 |
| 57 | 4172237 | Кронштейн | 2 |
| 58 | 4172379 | Кронштейн | 2 |
| 59 | 4172238 | Резиновая подушка | 4 |
| 60 | 4172239 | Манжета | 8 |
| 61 | 4172240 | Манжета | 8 |
| 62 | 4172241 | Шайба | 4 |
| 63 | M500605 | Гайка | 8 |
| 64 | A590906 | Пружинная шайба | 8 |
| 68 | 4178319 | Схуттер | 2 |
| 69 | J901025 | Болт | 16 |
| 70 | A590910 | Пружинная шайба | 16 |
| 71 | J217083 | Шайба | 16 |
| 72 | 4181806 | Палец | 2 |
| 73 | 4178327 | Короб аккумулятор | 1 |
| 74 | J901230 | Болт | 4 |
| 75 | 449490 | Шайба | 4 |
| 76 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
