Барабан вал (основной подъёмный механизм) — HITACHI KH180-3

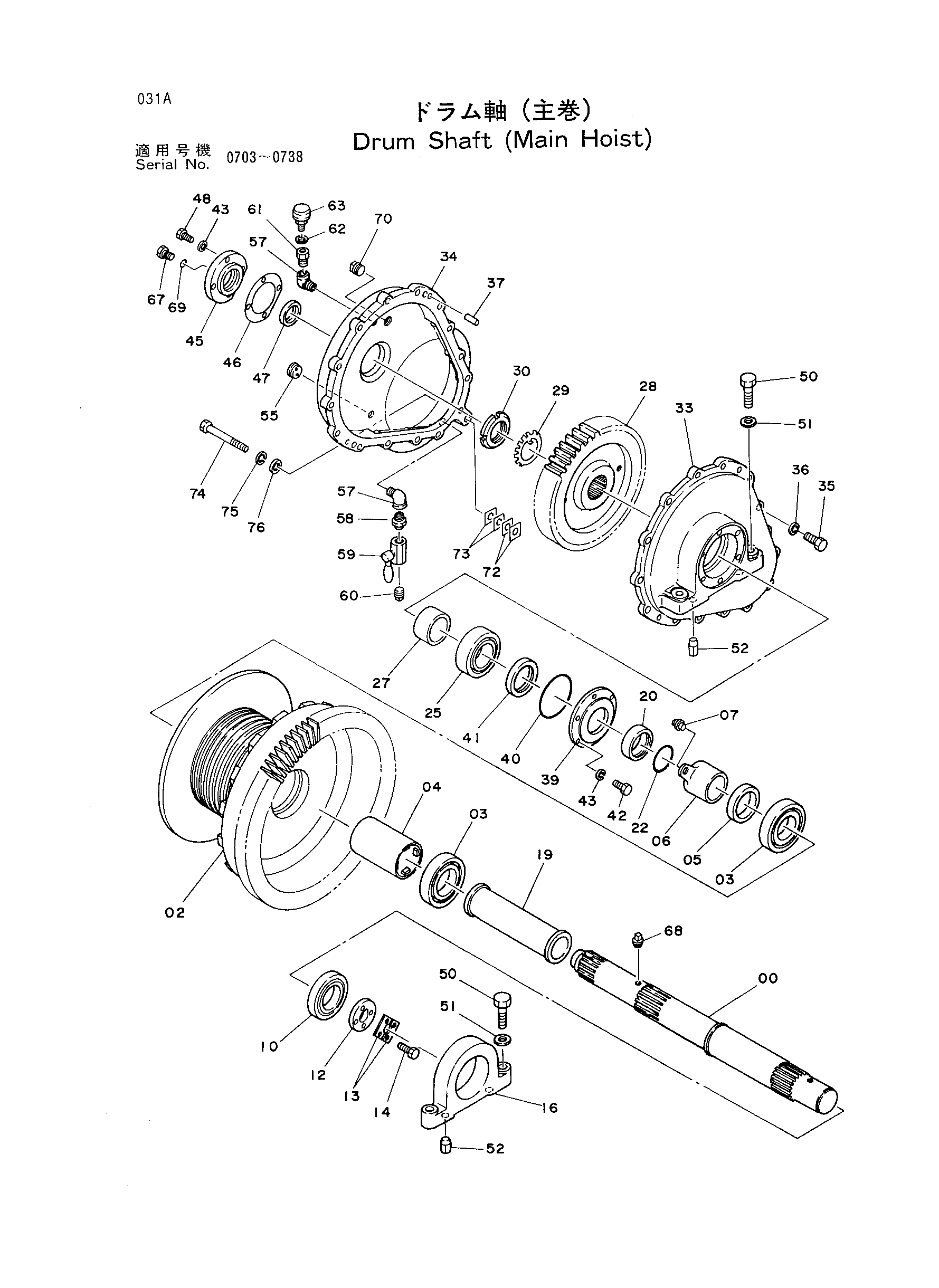

Заводская схема «Барабан вал (основной подъёмный механизм)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2019290 | Вал | 1 |
| 02 | 1008099 | Барабан основной | 1 |
| 02 | 1008039 | Барабан основной <22MM лебёдка> | 1 |
| 03 | 4023691 | Шариковый подшипник | 2 |
| 04 | 9720255 | Проставка | 1 |
| 05 | 4136399 | Проставка | 1 |
| 06 | 8025959 | Проставка | 1 |
| 07 | 4092688 | Стопорный палец | 1 |
| 10 | 4042733 | Шариковый подшипник | 1 |
| 12 | 4141860 | Стопорная пластина | 1 |
| 13 | 4141857 | Стопорная шайба | 2 |
| 14 | J901235 | Болт | 4 |
| 16 | 3024717 | Подшипник | 1 |
| 19 | 8029523 | Проставка | 1 |
| 20 | 4141856 | Проставка | 1 |
| 22 | A810110 | Уплотнительное кольцо | 1 |
| 25 | 4510122 | Подшипник. спх.рол. | 1 |
| 27 | 4136437 | Проставка | 1 |
| 28 | 3028514 | Шестерня | 1 |
| 28 | 3029410 | Шестерня <22MM лебёдка> | 1 |
| 29 | 454962 | Шайба подшипник. | 1 |
| 30 | 454945 | Гайка подшипник. | 1 |
| 33 | 1006653 | Крышка | 1 |
| 34 | 1006652 | Корпус шестерня | 1 |
| 35 | J932055 | Болт | 15 |
| 36 | A590920 | Пружинная шайба | 15 |
| 37 | J402050 | Установочный штифт | 2 |
| 39 | 3025843 | Фиксатор | 1 |
| 40 | A810190 | Уплотнительное кольцо | 1 |
| 41 | 984194 | Масляное уплотнение | 1 |
| 42 | J901230 | Болт | 6 |
| 43 | A590912 | Пружинная шайба | 10 |
| 45 | 4141855 | Крышка | 1 |
| 46 | 4141854 | Манжета | 1 |
| 47 | 923810 | Масляное уплотнение | 1 |
| 48 | J901225 | Болт | 4 |
| 50 | M923011 | Болт | 4 |
| 51 | 4114408 | Шайба | 4 |
| 52 | 4122547 | Установочный штифт | 4 |
| 55 | 971380 | Указатель уровня | 1 |
| 57 | 94-0633 | Угловой штуцер | 2 |
| 58 | 94-1704 | Адаптер | 1 |
| 59 | 94-4029 | Кран | 1 |
| 60 | 94-2025 | Пробка | 1 |
| 61 | 4096990 | Адаптер | 1 |
| 62 | D912218 | Шайба | 1 |
| 63 | 989058 | Сапун | 1 |
| 67 | 4141853 | Пробка | 1 |
| 68 | 94-2011 | Пробка | 1 |
| 69 | 954493 | Уплотнительное кольцо | 1 |
| 70 | 94-2028 | Пробка | 1 |
| 72 | 4155715 | Регулировочная шайба 0.3 | 2 |
| 73 | 4155716 | Регулировочная шайба 0.1 | 2 |
| 74 | J932016 | Болт | 1 |
| 75 | A590920 | Пружинная шайба | 1 |
| 76 | A590120 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
