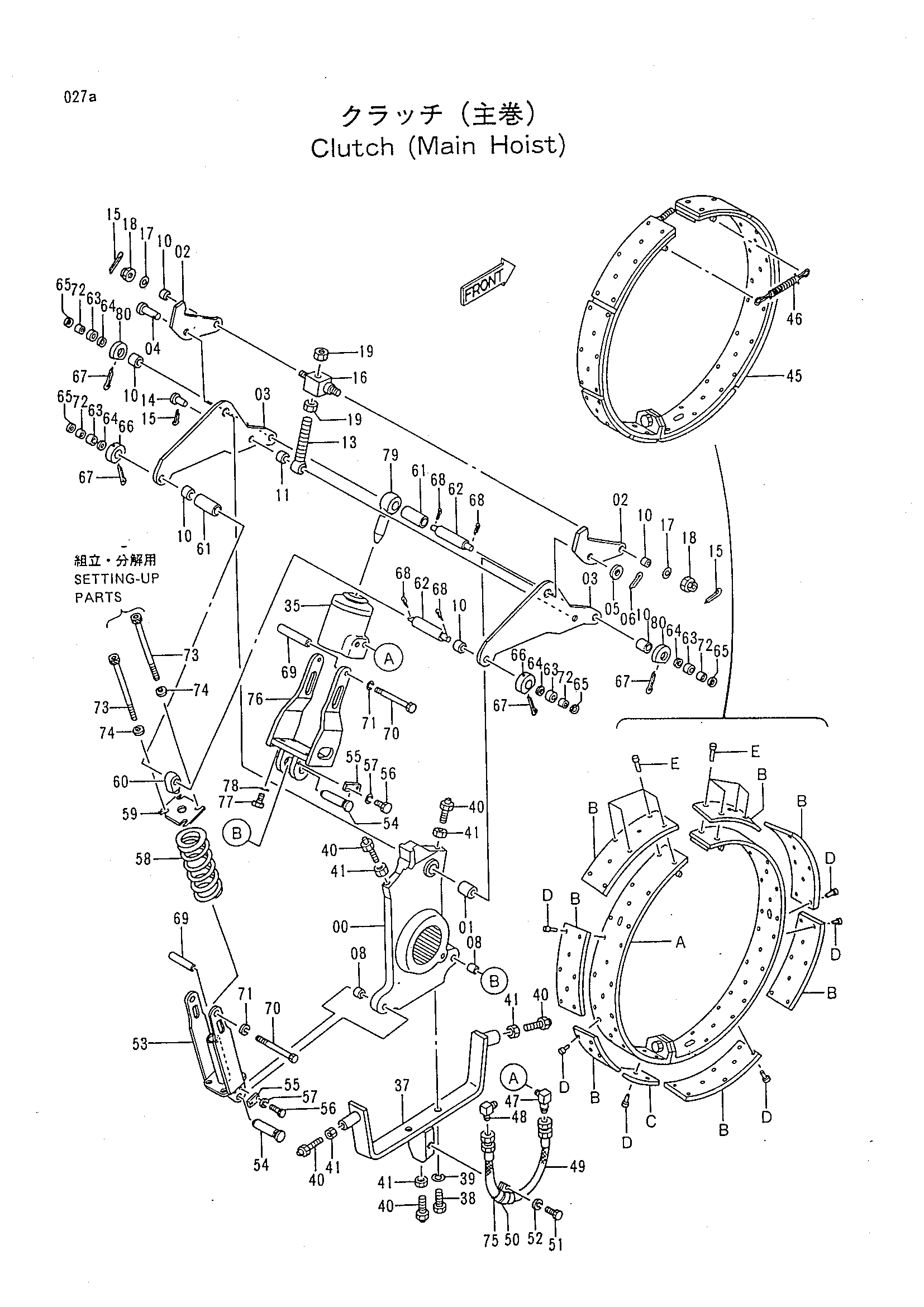

Муфта(основной подъёмный механизм) — HITACHI KH180-3

Заводская схема «Муфта(основной подъёмный механизм)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2024163	Дривер муфта	1
01	4141532	Втулка	1
02	4334256	Рычаг	2
03	4175974	Рычаг	2
04	4141533	Палец	1
05	A590127	Шайба	1
06	A764040	Шплинт	1
08	4141529	Втулка	2
10	4174226	Втулка	6
11	4174227	Втулка	1
13	4174228	Болт проушина	1
14	4175975	Палец	1
15	A764028	Шплинт	3
16	4175976	Труннион	1
17	A590116	Шайба	2
18	M641619	Корончатая гайка	2
19	J951024	Гайка	2
35	4333923	Гидроцилиндр. масляный	1
37	8040858	Направляющая лента	1
38	J901235	Болт	2
39	A590912	Пружинная шайба	2
40	4156705	Болт направляющая	5
41	J950012	Гайка	5
45	9062191	Лента муфта узел	1
45A	6007279	Лента муфта	1
45B	4251769	Накладка	7
45C	4141526	Накладка	1
45D	929158	Заклёпка	49
45E	4067163	Заклёпка	8
46	4188413	Пружина	2
47	4247885	Угловой штуцер	1
48	4118999	Угловой штуцер	1
49	4022459	Шланг	1
50	4190263	Зажим	1
51	J901016	Болт	1
52	A590910	Пружинная шайба	1
53	8060742	Кронштейн	1
54	4217447	Палец	2
55	4217448	Стопорная пластина	2
56	J900816	Болт	4
57	A590908	Пружинная шайба	4
58	4217454	Пружина	1
59	9743363	Сиденье	1
60	4217449	Шток пусх	1
61	4198051	Втулка	2
62	4217450	Палец	2
63	4217451	Ролик	4
64	4193237	Проставка	4
65	4217453	Проставка	4
66	4217452	Проставка	2
67	A765050	Шплинт	4
68	A762020	Шплинт	4
69	4217455	Проставка	2
70	J901002	Болт	2
71	A590910	Пружинная шайба	2
72	4193426	Втулка	4
73	4217312	Болт с внутренним шестигранником	2
74	A590112	Плоская шайба	2
75	4023275	Защитный кожух	1
76	8060743	Кронштейн	1
77	J900822	Болт	4
78	A590908	Пружинная шайба	4
79	4247883	Шток пусх	1
80	4272599	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
