Поворот сигнализация устройство — HITACHI KH180-3

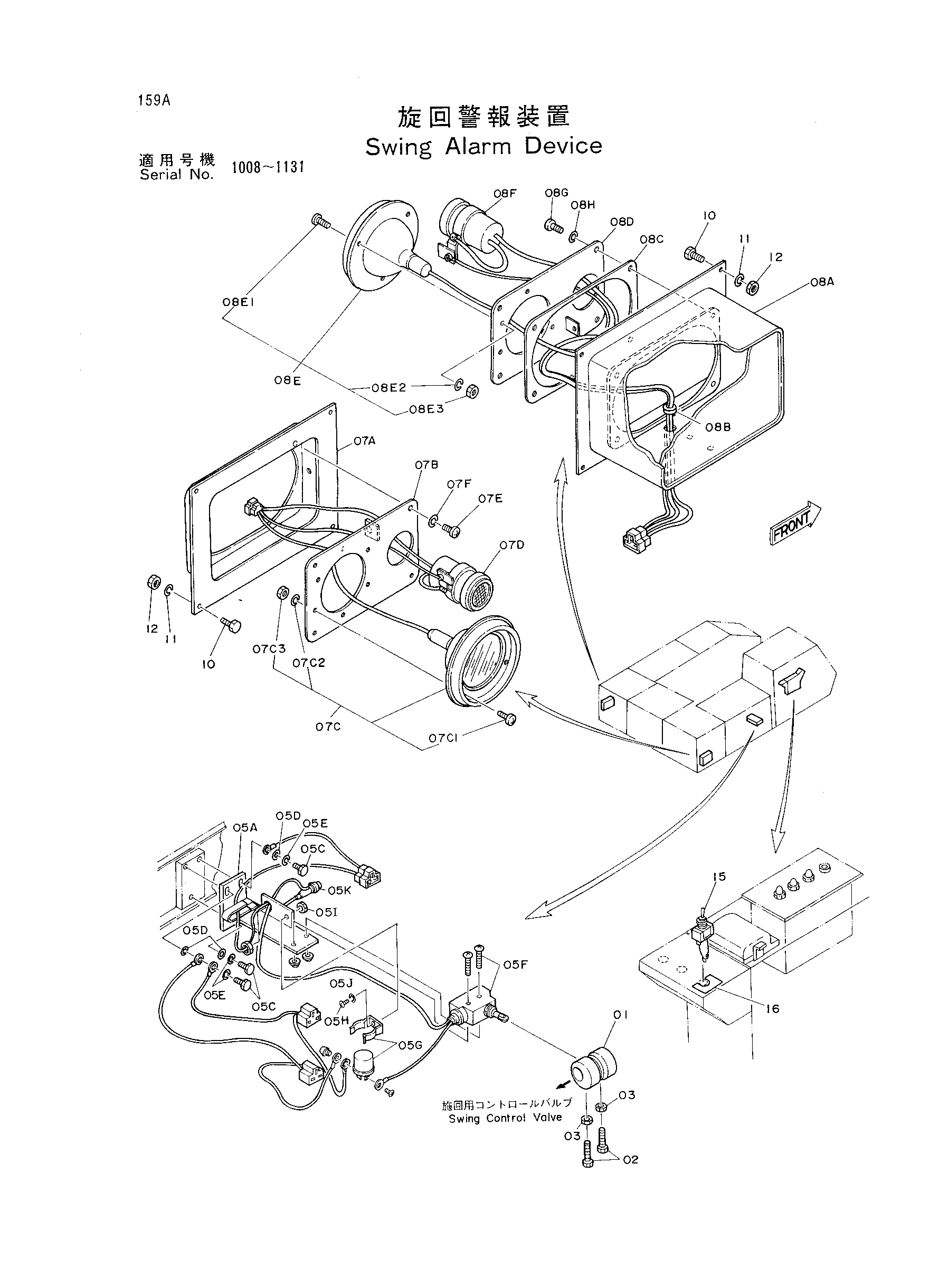

Заводская схема «Поворот сигнализация устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4162208 | Ответная планка | 1 |
| 02 | 4162930 | Болт | 2 |
| 03 | M500807 | Гайка | 2 |
| 05A- | 9062896 | Блок управление | 1 |
| 05A | 9716083 | Кронштейн | 1 |
| 05C | J900820 | Болт | 3 |
| 05D | A590108 | Плоская шайба | 3 |
| 05E | A590908 | Пружинная шайба | 3 |
| 05F | 4163139 | Выключатель концевой | 1 |
| 05G | 4175981 | Фласхер | 1 |
| 05H | M430613 | Винт | 1 |
| 05I | M500605 | Гайка | 1 |
| 05J | A590906 | Пружинная шайба | 1 |
| 05K | 4163140 | Предохранитель | 1 |
| 07A- | 8044349 | Фонарь боковой (правый) | 1 |
| 07A | 8030548 | Короб (правый) | 1 |
| 07B | 9721052 | Панель | 1 |
| 07C | 4020829 | Фонарь | 1 |
| 07C1 | M430416 | Винт | 3 |
| 07C2 | A590914 | Пружинная шайба | 3 |
| 07C3 | M500403 | Гайка | 3 |
| 07D | 4020830 | Зуммер | 1 |
| 07E | M430613 | Винт | 4 |
| 07F | A590906 | Пружинная шайба | 4 |
| 08A- | 8044348 | Фонарь боковой (левый) | 1 |
| 08A | 8030549 | Короб (левый) | 1 |
| 08B | 4164064 | Резиновая втулка | 1 |
| 08C | 4162207 | Манжета | 1 |
| 08D | 9721052 | Панель | 1 |
| 08E | 4020829 | Фонарь | 1 |
| 08E1 | M430416 | Винт | 3 |
| 08E2 | A590914 | Пружинная шайба | 3 |
| 08E3 | M500403 | Гайка | 3 |
| 08F | 4020830 | Зуммер | 1 |
| 08G | M430613 | Винт | 4 |
| 08H | A590906 | Пружинная шайба | 4 |
| 10 | J900620 | Болт | 8 |
| 11 | A590906 | Пружинная шайба | 8 |
| 12 | M500605 | Гайка | 8 |
| 15 | 4155590 | Выключатель | 1 |
| 16 | 4216030 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
