Стрела остановка (укороченный стрела) — HITACHI KH180-3

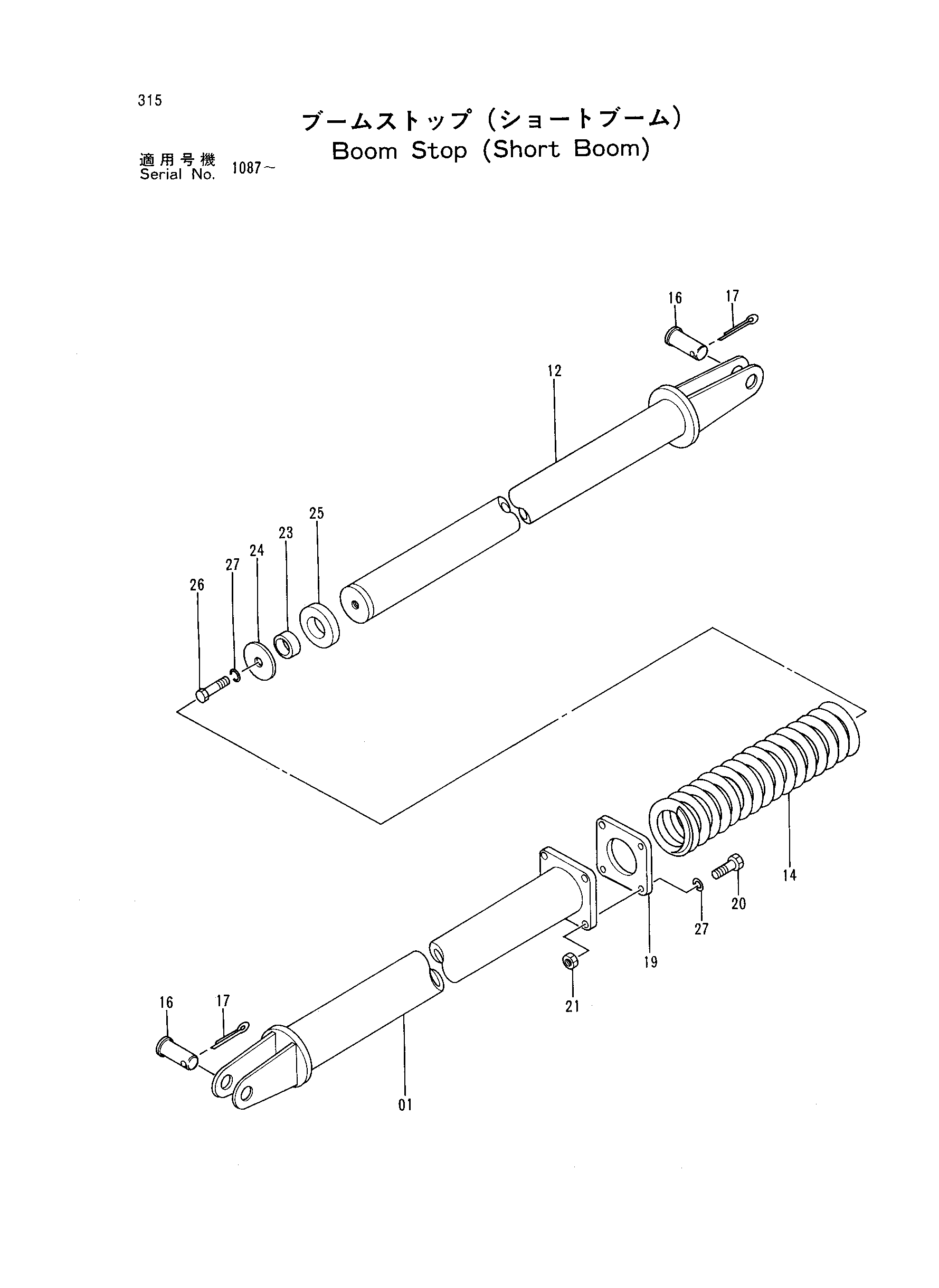

Заводская схема «Стрела остановка (укороченный стрела)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9088142 | Стрела остановка | 2 | |
| 01 | 8045408 | Опора наружный | 1 |
| 12 | 8045407 | Опора внутренний | 1 |
| 14 | 4166092 | Пружина | 1 |
| 16 | 47661 | Палец | 2 |
| 17 | A766050 | Шплинт | 2 |
| 19 | 4153401 | Пластина | 1 |
| 20 | J901040 | Болт | 4 |
| 21 | J950010 | Гайка | 4 |
| 23 | 4153402 | Проставка | 1 |
| 24 | 4153403 | Сиденье | 1 |
| 25 | 4153404 | Резиновый фиксатор | 1 |
| 26 | J901045 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
