Шнек детали — HITACHI KH180-3

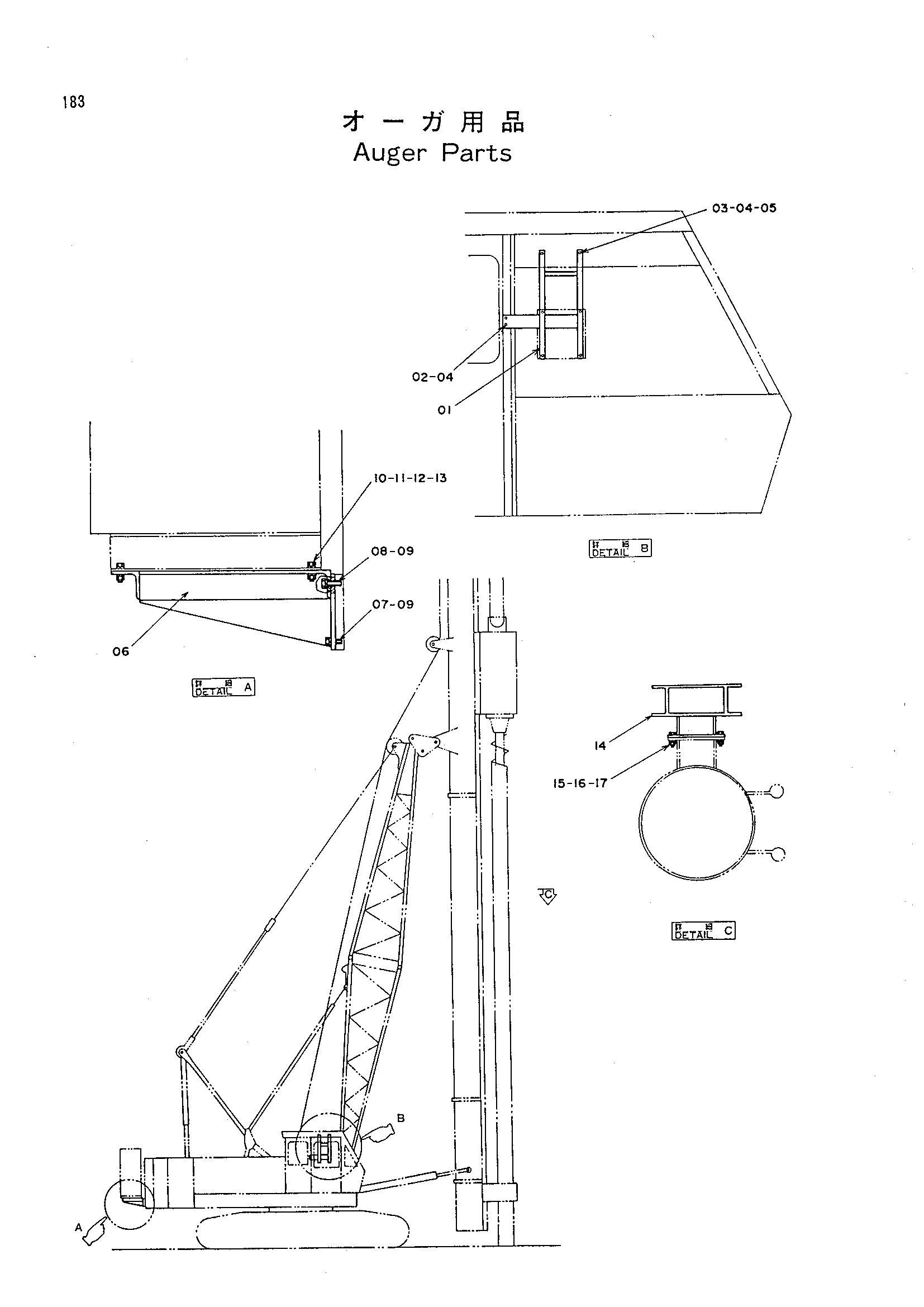

Заводская схема «Шнек детали» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038221 | Опора | 1 |
| 02 | J901016 | Болт | 2 |
| 03 | J901020 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | J950010 | Гайка | 6 |
| 06 | 8038085 | Стойка | 1 |
| 07 | J901635 | Болт | 4 |
| 08 | J901635 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | J901235 | Болт | 8 |
| 11 | A590712 | Шайба уклон | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | J950012 | Гайка | 8 |
| 14 | 8033431 | Барабан | 1 |
| 15 | J932050 | Болт | 4 |
| 16 | A590920 | Пружинная шайба | 4 |
| 17 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
