Аир-кон.партс (2) — HITACHI KH180-3

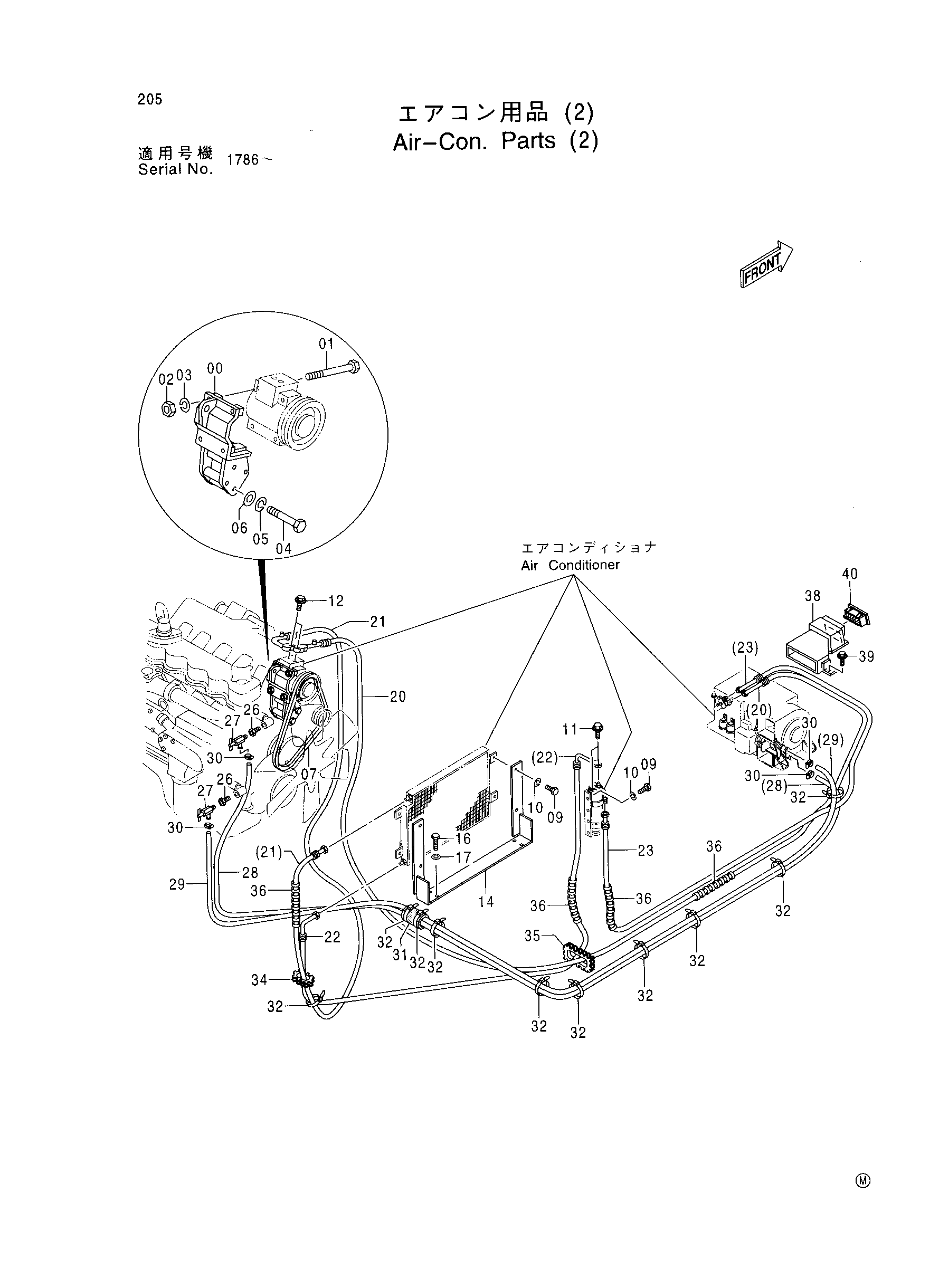

Заводская схема «Аир-кон.партс (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030622 замена: 7036007 | Кронштейн | 1 |
| 00 | 7036007 | Кронштейн | 1 |
| 01 | J900801 замена: J900802 | Болт | 4 |
| 01 | J900802 | Болт | 4 |
| 02 | M500807 | Гайка | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | J901000 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 3 |
| 06 | A590110 | Плоская шайба | 3 |
| 07 | 4144110 | Ремень V | 1 |
| 09 | J900814 | Болт | 6 |
| 10 | A590908 | Пружинная шайба | 6 |
| 11 | J020625 | Болт с шайбой | 2 |
| 12 | J020630 | Болт с шайбой | 2 |
| 14 | 8062878 | Кронштейн | 1 |
| 16 | J901020 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 20 | 4357059 | Шланг | 1 |
| 21 | 4357054 | Шланг | 1 |
| 22 | 4357062 | Шланг | 1 |
| 23 | 4357064 | Шланг | 1 |
| 26 | 94-1602 | Переходник | 2 |
| 27 | 4245743 | Кран | 2 |
| 28 | 4322313 | Водяной шланг | 1 |
| 29 | 4357072 | Водяной шланг | 1 |
| 30 | 4514699 | Хомут шланга | 4 |
| 31 | 4172659 | Защитный кожух | 1 |
| 32 | 4055312 | Ленточный зажим | 22 |
| 34 | 4357174 | Защитный кожух | 1 |
| 35 | 4171954 | Защитный кожух | 1 |
| 36 | 4044420 | Защитный кожух | 10 |
| 38 | 7030749 | Воздуховод | 1 |
| 39 | J021025 | Болт с шайбой | 4 |
| 40 | 4259639 | Решётка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
