Гидромотор плунжер — HITACHI KH180-3

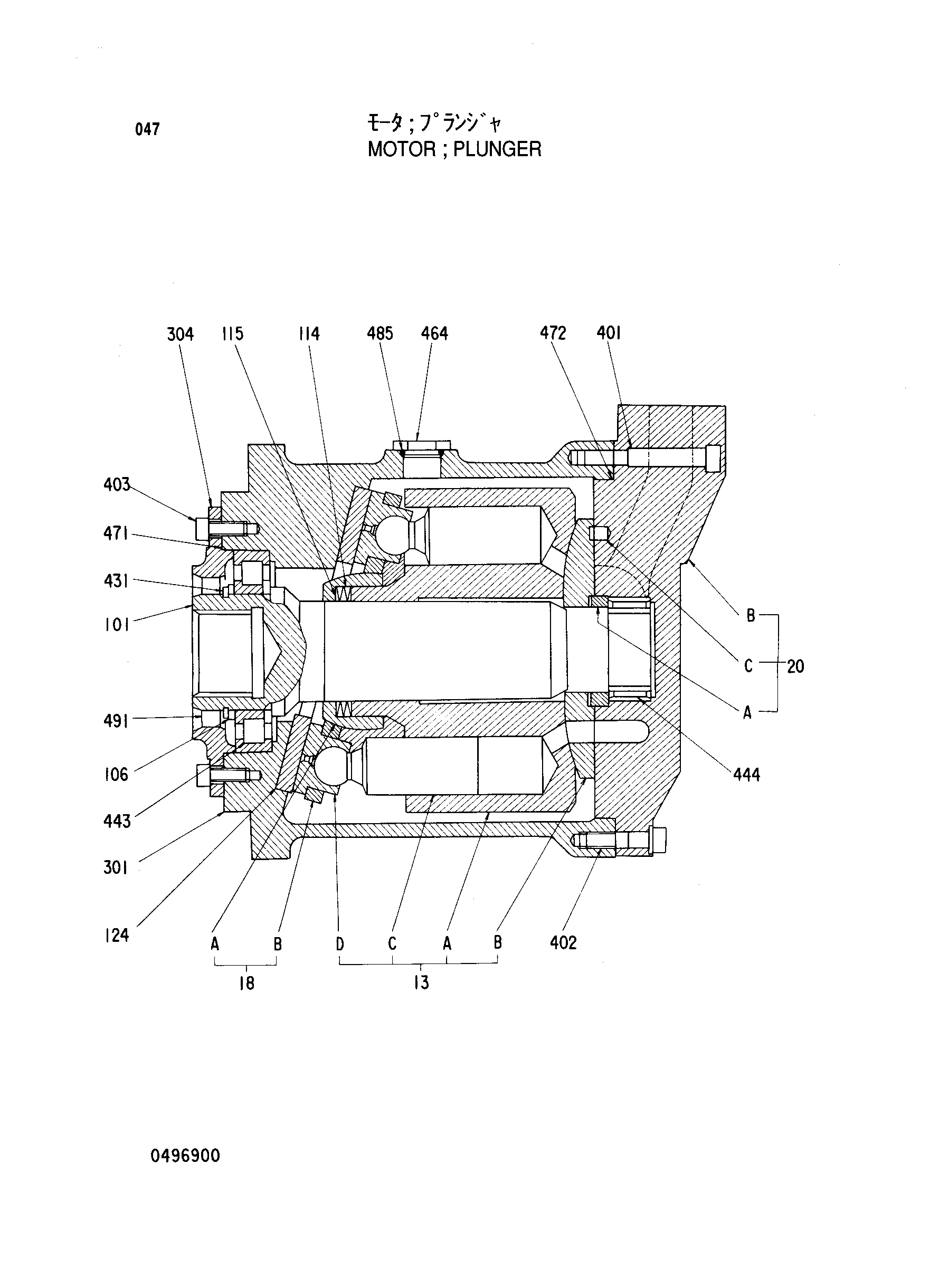

Заводская схема «Гидромотор плунжер» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4319099 | Гидромотор плунжер | 1 | |
| 13 | 0290801 | Гидроцилиндр. в сборе | 1 |
| 18 | 0229803 | Пластина дополнительный | 1 |
| 20 | 0229804 | Клапан крышка дополнительный | 1 |
| 101 | 0229805 | Вал привод | 1 |
| 106 | 0229806 | Подшипник. проставка | 1 |
| 114 | 0229807 | Пружина | 4 |
| 115 | 0229808 | Пластина | 1 |
| 124 | 0229809 | Пластина | 1 |
| 301 | 0229810 | Корпус | 1 |
| 304 | 0229811 | Крышка передний | 1 |
| 401 | 0229812 | Болт с внутренним шестигранником | 1 |
| 402 | 0229813 | Болт с внутренним шестигранником | 15 |
| 403 | 0130520 | Болт с внутренним шестигранником | 6 |
| 431 | 991350 | Стопорное кольцо | 1 |
| 443 | 0229814 | Подшипник | 1 |
| 444 | 0229815 | Подшипник | 1 |
| 464 | 0175233 | Пробка | 1 |
| 471 | A811140 | Уплотнительное кольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 1 |
| 491 | 0496801 | Масляное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
