Каталог запчастей HITACHI
Платформа — HITACHI KH180-3

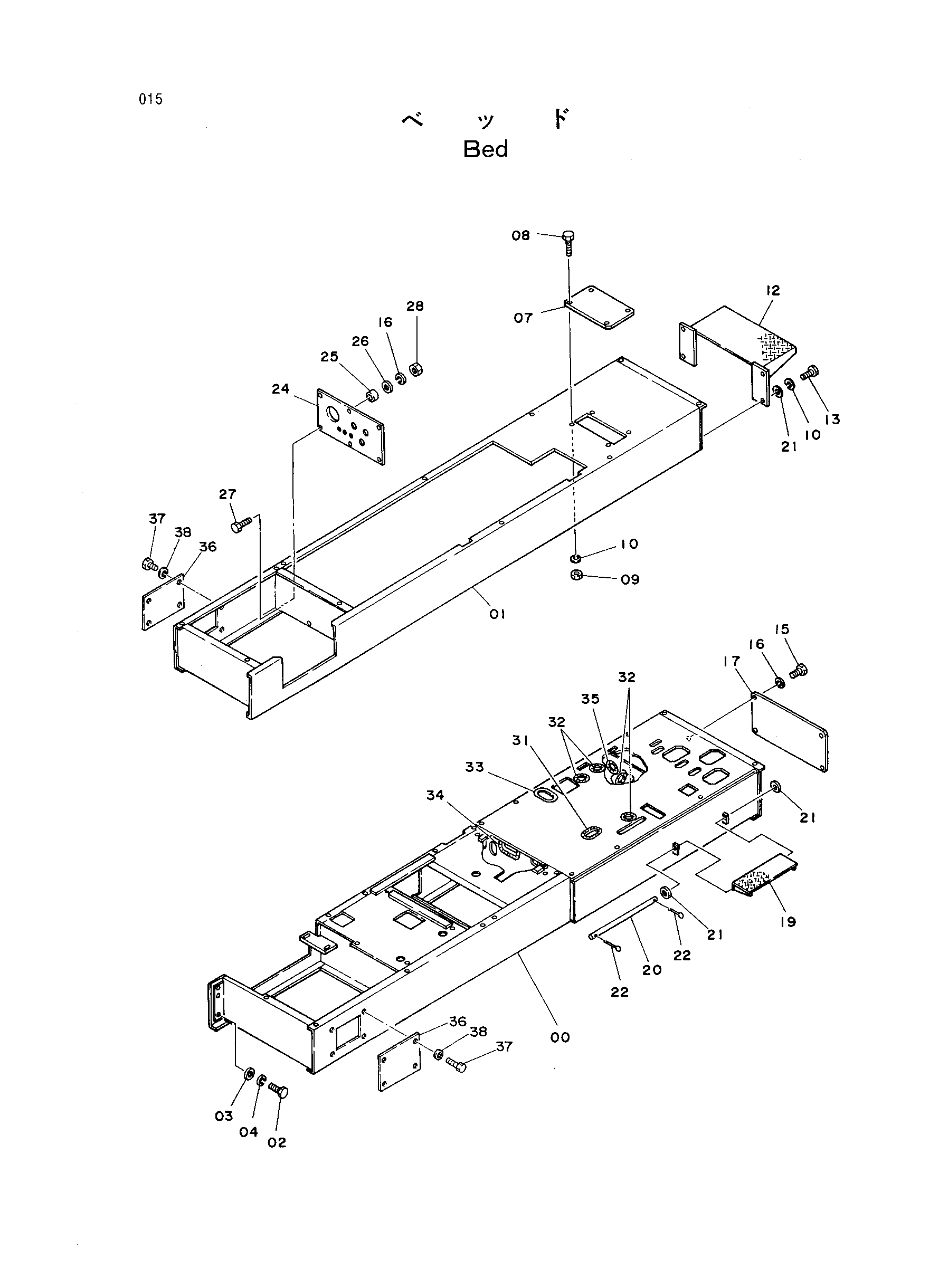

Заводская схема «Платформа» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001649 | Платформа (правый) | 1 |
| 01 | 5001439 | Платформа (левый) | 1 |
| 01 | 5001670 | Платформа (левый) | 1 |
| 02 | J901640 | Болт | 21 |
| 03 | A590116 | Шайба | 21 |
| 04 | A590916 | Пружинная шайба | 21 |
| 07 | 4157060 | Крышка (платформа L) | 1 |
| 07 | 4166828 | Крышка (платформа L) | 1 |
| 08 | J901225 | Болт | 4 |
| 09 | J950012 | Гайка | 4 |
| 10 | A590912 | Пружинная шайба | 8 |
| 12 | 8015472 | Ступень (платформа L) | 1 |
| 13 | J901230 | Болт | 4 |
| 15 | J901025 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 10 |
| 17 | 4156302 | Крышка (платформа R) | 1 |
| 19 | 9719897 | Ступень (платформа R) | 1 |
| 20 | 4156665 | Палец | 1 |
| 21 | A590112 | Шайба | 6 |
| 22 | A764025 | Шплинт | 2 |
| 24 | 4157126 | Крышка (платформа L) | 1 |
| 24 | 4157126 | Крышка (платформа L) | 1 |
| 24 | 4289661 | Крышка (платформа L) | 1 |
| 24 | 4289661 | Крышка (платформа L) | 1 |
| 25 | 4157127 | Проставка (платформа L) | 6 |
| 26 | J217083 | Шайба | 6 |
| 27 | J901035 | Болт | 6 |
| 28 | J950010 | Гайка | 6 |
| 31 | 4158634 | Защитный кожух | 1 |
| 32 | 4158635 | Защитный кожух | 4 |
| 33 | 4158636 | Защитный кожух | 1 |
| 34 | 4158637 | Защитный кожух | 1 |
| 35 | 4158638 | Защитный кожух | 1 |
| 36 | 4190702 | Крышка | 2 |
| 37 | J900620 | Болт | 8 |
| 38 | A590906 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
