Топливный устройство — HITACHI KH180-3

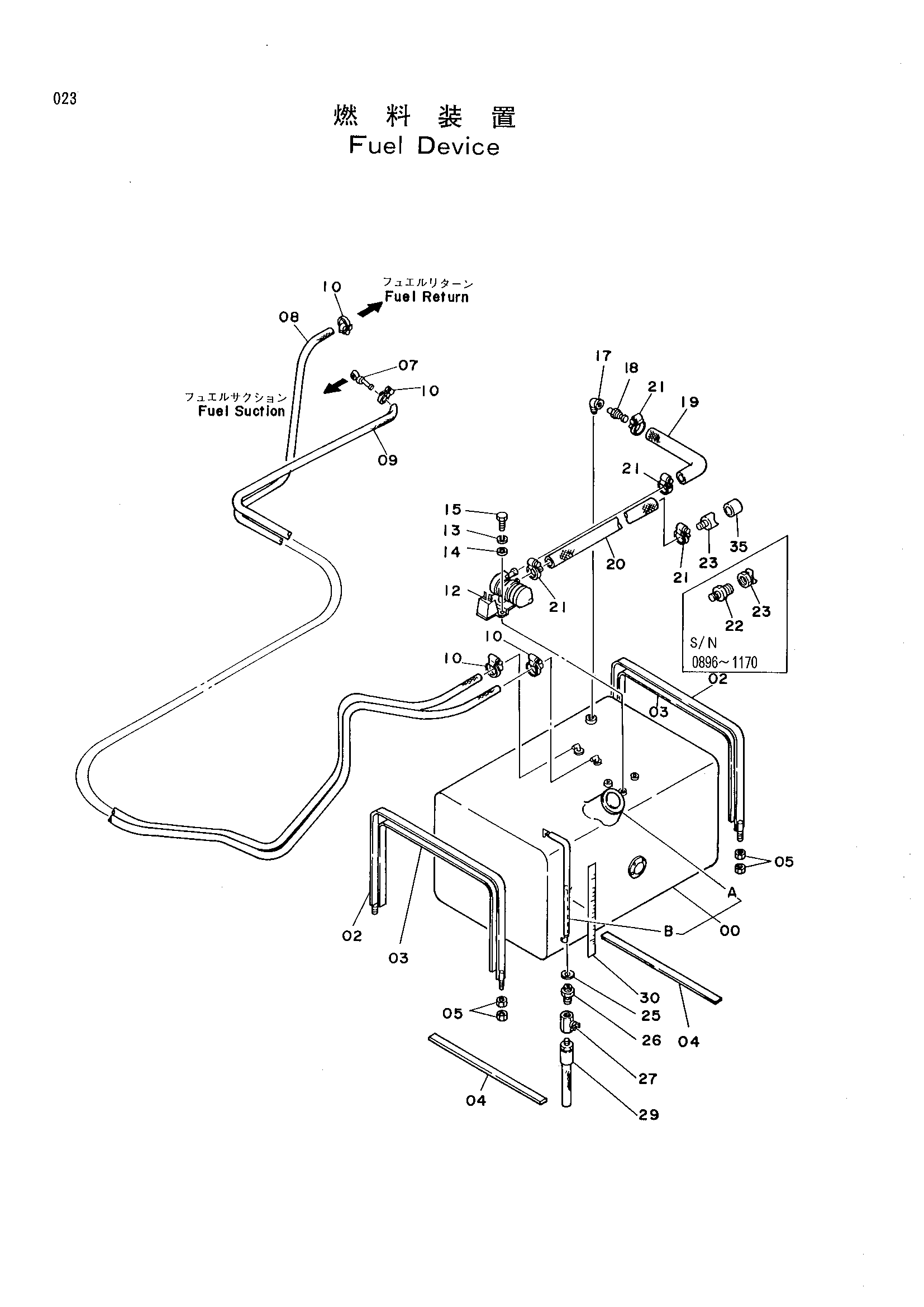

Заводская схема «Топливный устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4142576 | Топливный бак | 1 |
| 00A | 4162468 | Колпачок | 1 |
| 00B | 4162470 | Гаиге | 1 |
| 02 | 9717646 | Лента | 2 |
| 03 | 4079997 | Фелт | 2 |
| 04 | 4053393 | Пластина резиновый | 2 |
| 05 | J950010 | Гайка | 8 |
| 07 | 4053152 | Трубка топливный | 1 |
| 08 | 4142577 | Шланг | 1 |
| 09 | 4142578 | Шланг | 1 |
| 10 | 4507228 | Зажим | 4 |
| 12 | 4103524 | Насос топливный | 1 |
| 13 | A590908 | Пружинная шайба | 3 |
| 14 | A590108 | Шайба | 3 |
| 15 | M200825 | Болт | 3 |
| 17 | 94-0648 | Угловой штуцер | 1 |
| 18 | 4004589 | Соединение | 1 |
| 19 | 4142579 | Шланг | 1 |
| 20 | 4051160 | Топливный шланг | 1 |
| 21 | 4504367 | Зажим | 4 |
| 22 | 4004587 | Соединение | 1 |
| 23-01 | 4103527 | Сетчатый фильтр | 1 |
| 23-02 | 936035 | Сетчатый фильтр | 1 |
| 25 | A890318 | Манжета | 1 |
| 26 | 4142580 | Адаптер | 1 |
| 27 | 4216448 | Шаровой клапан | 1 |
| 29 | 4155523 | Шланг дренажный | 1 |
| 30 | 4081353 | Информационная табличка | 1 |
| 35 | 4507650 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
