Енгин отопитель — HITACHI KH180-3

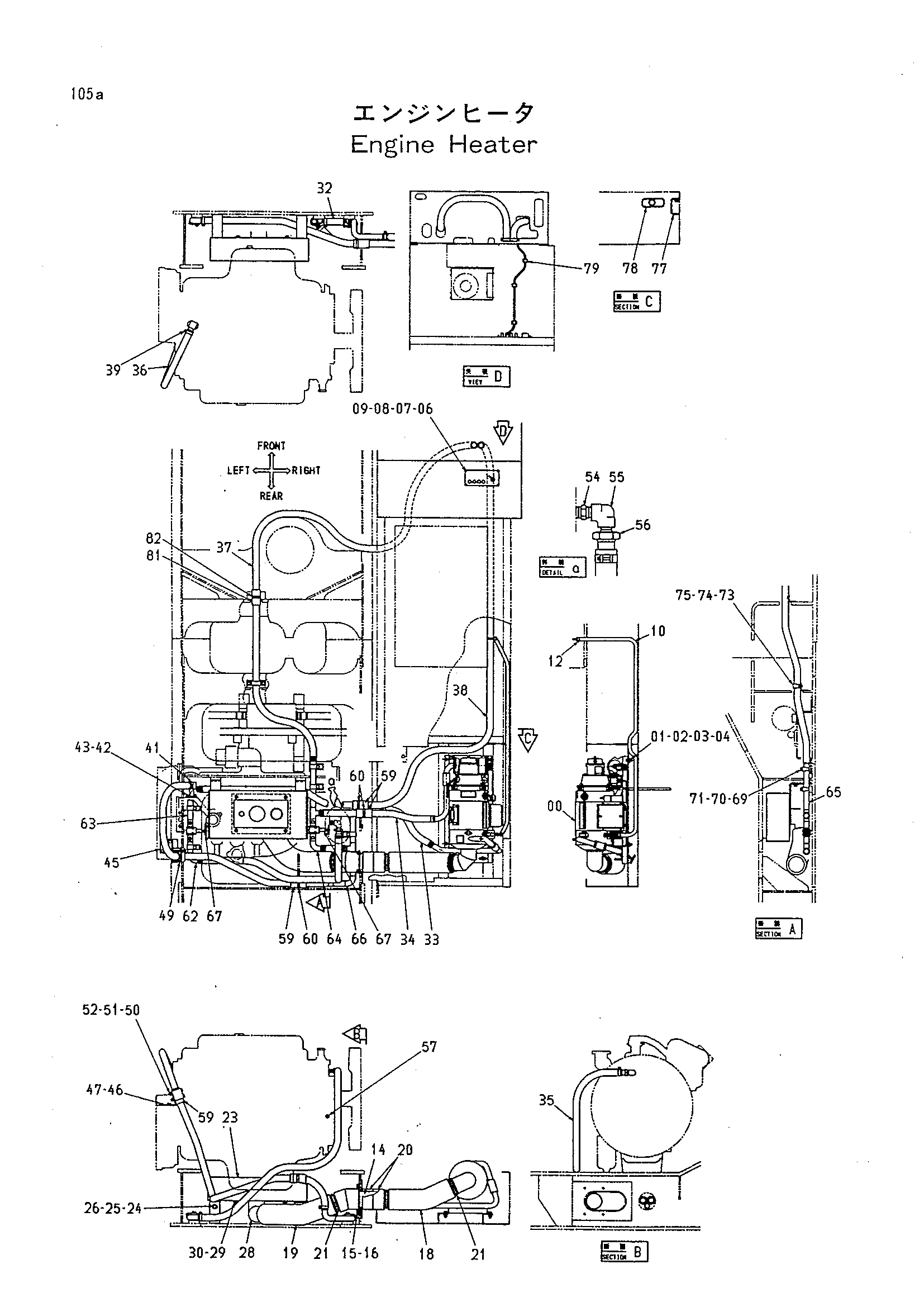

Заводская схема «Енгин отопитель» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177757 | Отопитель | 1 |
| 01 | J901030 | Болт | 4 |
| 02 | J217083 | Шайба | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 06 | M430416 | Винт | 4 |
| 07 | A590104 | Плоская шайба | 4 |
| 08 | A590904 | Пружинная шайба | 4 |
| 09 | M500403 | Гайка | 4 |
| 10 | 4343585 | Топливный шланг | 1 |
| 12 | 4507228 | Хомут шланга | 2 |
| 14 | 8033553 | Воздуховод | 1 |
| 15 | J901230 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 18 | 4178322 | Трубка | 1 |
| 19 | 4178323 | Трубка | 1 |
| 20 | 4178324 | Защитный кожух | 4 |
| 21 | 4507397 | Хомут шланга | 4 |
| 23 | 7016073 | Крышка | 1 |
| 24 | J901232 | Болт | 4 |
| 25 | Z449490 | Шайба | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 28 | 8033554 | Воздуховод | 1 |
| 29 | J901220 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 32 | 4334383 | Водяной шланг | 1 |
| 33 | 4334384 | Водяной шланг | 1 |
| 34 | 4334385 | Водяной шланг | 1 |
| 35 | 4334386 | Водяной шланг | 1 |
| 36 | 4178325 | Шланг | 1 |
| 37 | 4334387 | Водяной шланг | 1 |
| 38 | 4334388 | Водяной шланг | 1 |
| 39 | 4011675 | Хомут шланга | 14 |
| 41 | 9723965 | Трубка | 1 |
| 42 | M340828 | Болт с внутренним шестигранником | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 45 | 9724493 | Кронштейн | 1 |
| 46 | J901020 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 49 | 4182250 | Хомут | 1 |
| 50 | J901085 | Болт | 2 |
| 51 | A590910 | Пружинная шайба | 2 |
| 52 | J950010 | Гайка | 2 |
| 54 | 94-1703 | Адаптер | 1 |
| 55 | 94-0617 | Угловой штуцер | 1 |
| 56 | 4180155 | Соединение | 1 |
| 57 | 94-2024 | Пруг | 1 |
| 59 | 4172659 | Защитный кожух | 4 |
| 60 | 4504199 | Хомут шланга | 3 |
| 62 | 9743372 | Трубка | 1 |
| 63 | 9743374 | Трубка | 1 |
| 64 | 9743373 | Трубка | 1 |
| 65 | 8060772 | Трубка | 1 |
| 66 | 8060773 | Трубка | 1 |
| 67 | 4177416 | Запорный клапан | 2 |
| 69 | 4053598 | Хомут трубки | 6 |
| 70 | J901265 | Болт | 6 |
| 71 | A590912 | Пружинная шайба | 6 |
| 73 | 4131089 | Хомут | 1 |
| 74 | J901020 | Болт | 2 |
| 75 | A590910 | Пружинная шайба | 2 |
| 77 | 4179780 | Защитный кожух | 1 |
| 78 | 4179784 | Защитный кожух | 1 |
| 79 | 4197785 | Хомут | 3 |
| 81 | 4172659 | Защитный кожух | 1 |
| 82 | 4504199 | Хомут хпсе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
