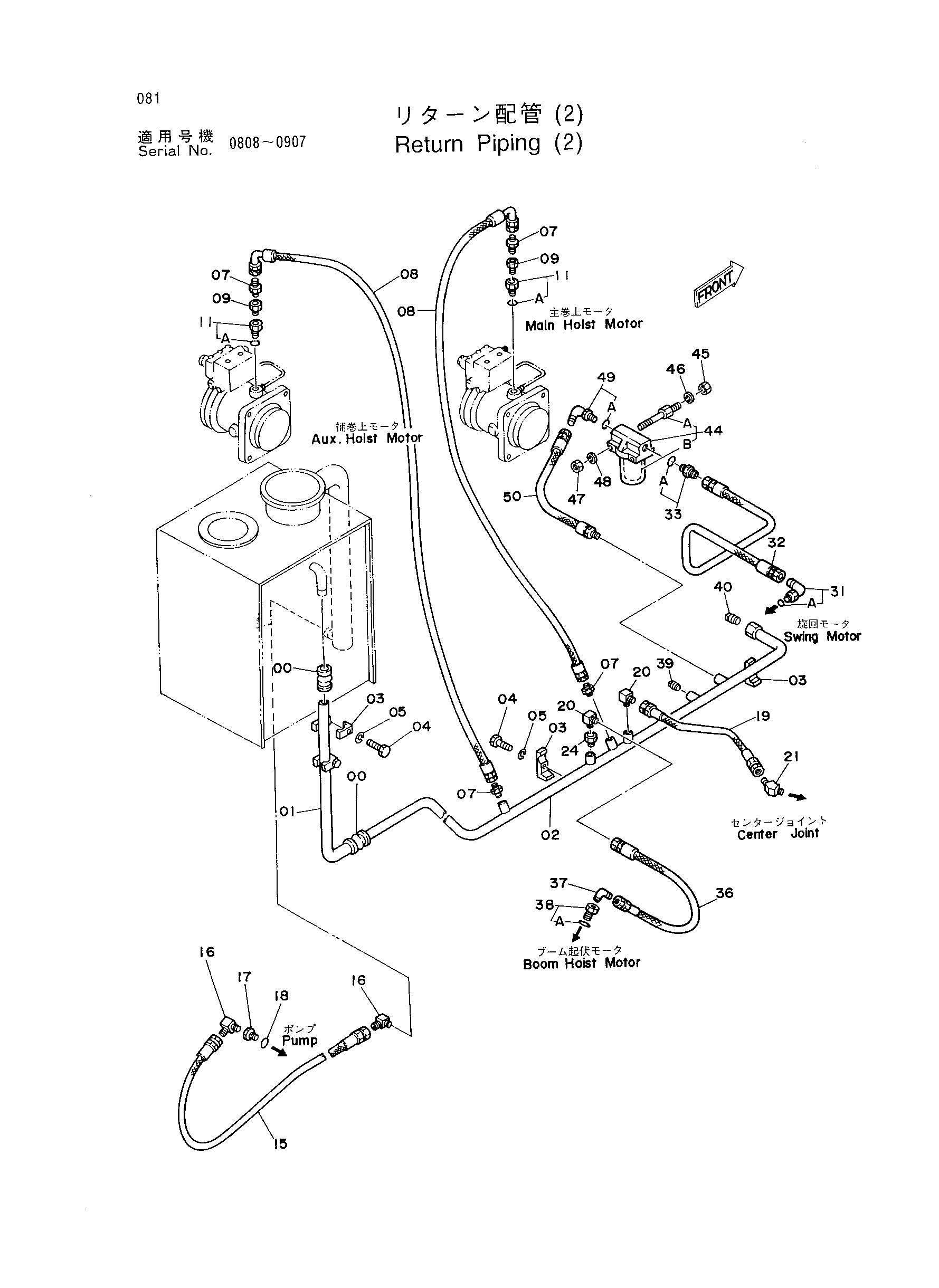

Обратные трубопроводы (2) — HITACHI KH180-3
Заводская схема «Обратные трубопроводы (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071213 | Муфта | 2 |
| 01 | 4143220 | Трубка | 1 |
| 02 | 8035514 | Трубка | 1 |
| 03 | 4053598 | Хомут трубки | 4 |
| 04 | J901265 | Болт | 8 |
| 05 | A590912 | Пружинная шайба | 8 |
| 07 | 94-1303 | Адаптер | 4 |
| 08 | 4187373 | Шланг | 2 |
| 09 | 94-1603 | Переходник | 2 |
| 11 | 4046680 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4097599 | Шланг | 1 |
| 16 | 94-1403 | Угловой штуцер | 2 |
| 17 | 4156973 | Адаптер | 1 |
| 18 | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4055161 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 2 |
| 21 | 94-1502 | Угловой штуцер | 1 |
| 24 | 94-1602 | Переходник | 1 |
| 31 | 4037761 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4071587 | Шланг | 1 |
| 33 | 4159158 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4157642 | Шланг | 1 |
| 37 | 94-1402 | Угловой штуцер | 1 |
| 38 | 4078049 | Адаптер | 1 |
| 38A | 4506420 | Уплотнительное кольцо | 1 |
| 39 | 94-2023 | Пробка | 2 |
| 40 | 94-2026 | Пробка | 1 |
| 44 | 4141319 | Фильтр линия | 1 |
| 44A | 4141381 | Болт | 2 |
| 44B | 4157882 | Элемент | 1 |
| 45 | M581008 | Гайка | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | M500605 | Гайка | 2 |
| 48 | A590906 | Пружинная шайба | 2 |
| 49 | 4094319 | Угловой штуцер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4055247 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
