Направляющая каток (башенный) — HITACHI KH180-3

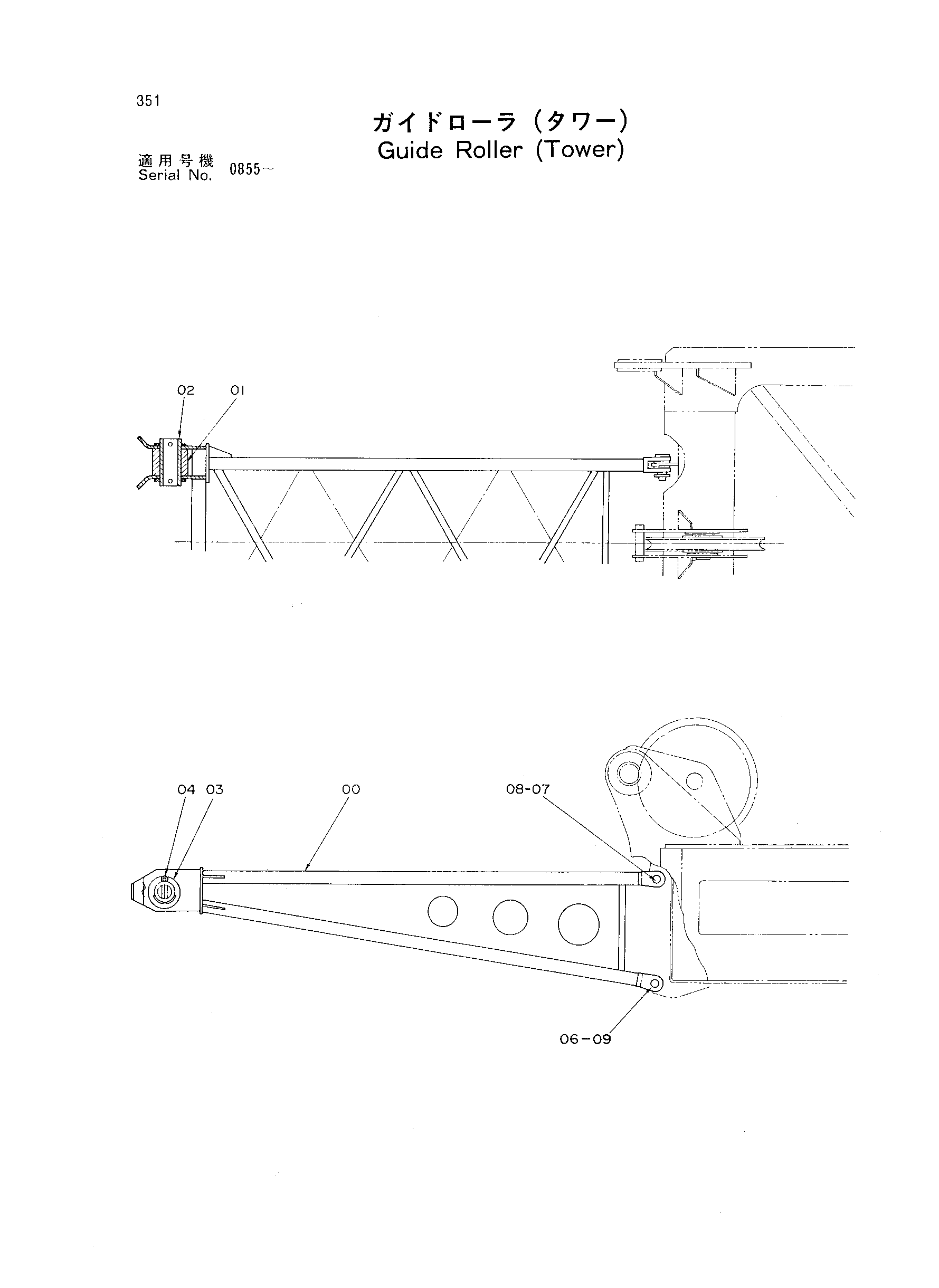

Заводская схема «Направляющая каток (башенный)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074064 | Направляющая каток в сборе | 1 | |
| 00 | 6006736 замена: 6010266 | Рама | 1 |
| 00 | 6006736 замена: 5002523 | Рама | 1 |
| 00 | 6006736 замена: 4247789 | Рама | 1 |
| 00 | 6006736 замена: 9700006 | Рама | 1 |
| 00 | 6006736 замена: 4072621 | Рама | 1 |
| 00 | 6010266 | Рама | 1 |
| 01 | 4090888 | Ролик | 2 |
| 02 | 4187413 | Ролик | 2 |
| 03 | 4187414 | Шайба | 4 |
| 04 | A761001 | Шплинт | 4 |
| 06 | 489144 | Палец | 2 |
| 06 | 4247789 | Палец | 2 |
| 07 | 489144 | Палец | 2 |
| 08 | 4001834 | Палец кольцо | 2 |
| 09 | 4001834 | Палец кольцо | 2 |
| 09 | 9700006 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
