Дисковый тормоз — HITACHI KH180-3

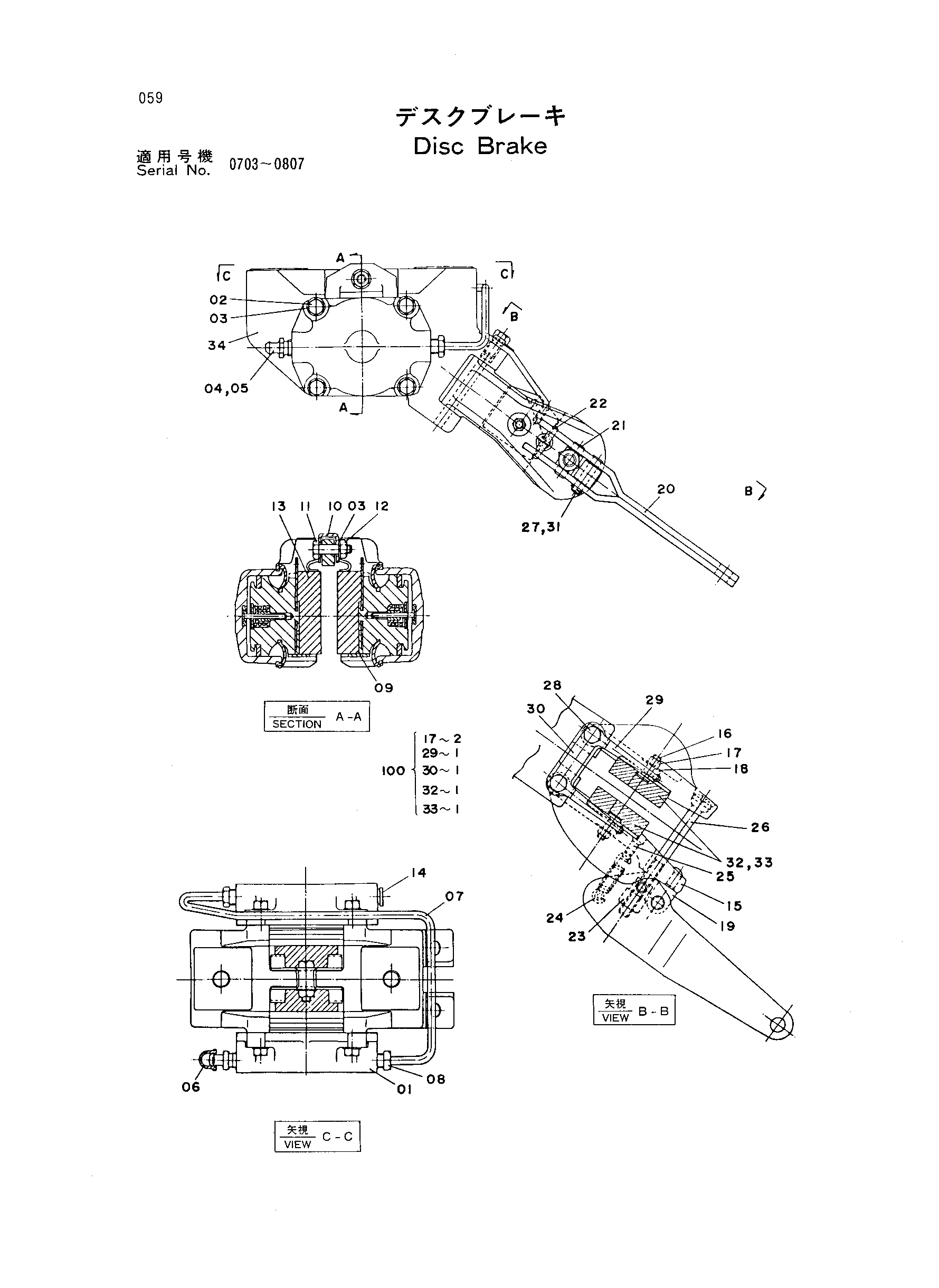

Заводская схема «Дисковый тормоз» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4024824 | Дисковый тормоз в сборе | 1 | |
| 01 | 4040230 | Гидроцилиндр. в сборе | 2 |
| 02 | 4004868 | Гидроцилиндр. болт | 8 |
| 03 | 4004869 | Шайба | 9 |
| 04 | 4004880 | Блеед винт | 1 |
| 05 | 4004881 | Шарик | 1 |
| 06 | 4004882 | Колпачок | 1 |
| 07 | 4004883 | Бридге трубка | 1 |
| 08 | 4004884 | Трубка гайка | 2 |
| 09 | 4004885 | Опора пластина | 2 |
| 10 | 4004886 | Кееп пластина | 1 |
| 11 | 4004887 | Болт | 1 |
| 12 | 4004888 | Гайка | 1 |
| 13 | 4004889 | Накладка в сборе | 1 |
| 14 | 4004890 | Пробка | 2 |
| 15 | 4040231 | Накладка водило | 1 |
| 16 | 4004893 | Болт | 2 |
| 17 | 4004894 | Гайка | 2 |
| 18 | 4004895 | Шайба | 2 |
| 19 | 4004896 | Сиденье пивот | 1 |
| 20 | 4040229 | Рычаг в сборе | 1 |
| 21 | 4004899 | Труннион | 1 |
| 22 | 4004900 | Пружина опора палец | 1 |
| 23 | 4004901 | Селф блокировка гайка | 1 |
| 24 | 4004902 | Обратный пружина | 1 |
| 25 | 4004903 | Пружина анкхор | 1 |
| 26 | 4004904 | Ханд тормоз болт | 1 |
| 27 | 4004905 | Петля палец | 1 |
| 28 | 4004906 | Накладка водило болт | 2 |
| 29 | 4004907 | Ретрактион пластина | 1 |
| 30 | 4004908 | Шайба | 1 |
| 31 | 4004909 | Шплинт | 1 |
| 32 | 4004910 замена: 4382242 | Накладка в сборе (A) | 1 |
| 33 | 4004911 замена: 4382242 | Накладка в сборе (B) | 1 |
| 34 | 4004867 | Карипер | 1 |
| 100 | 4382242 | Комплект накладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
