Крюк 5T (б-тйпе) — HITACHI KH180-3

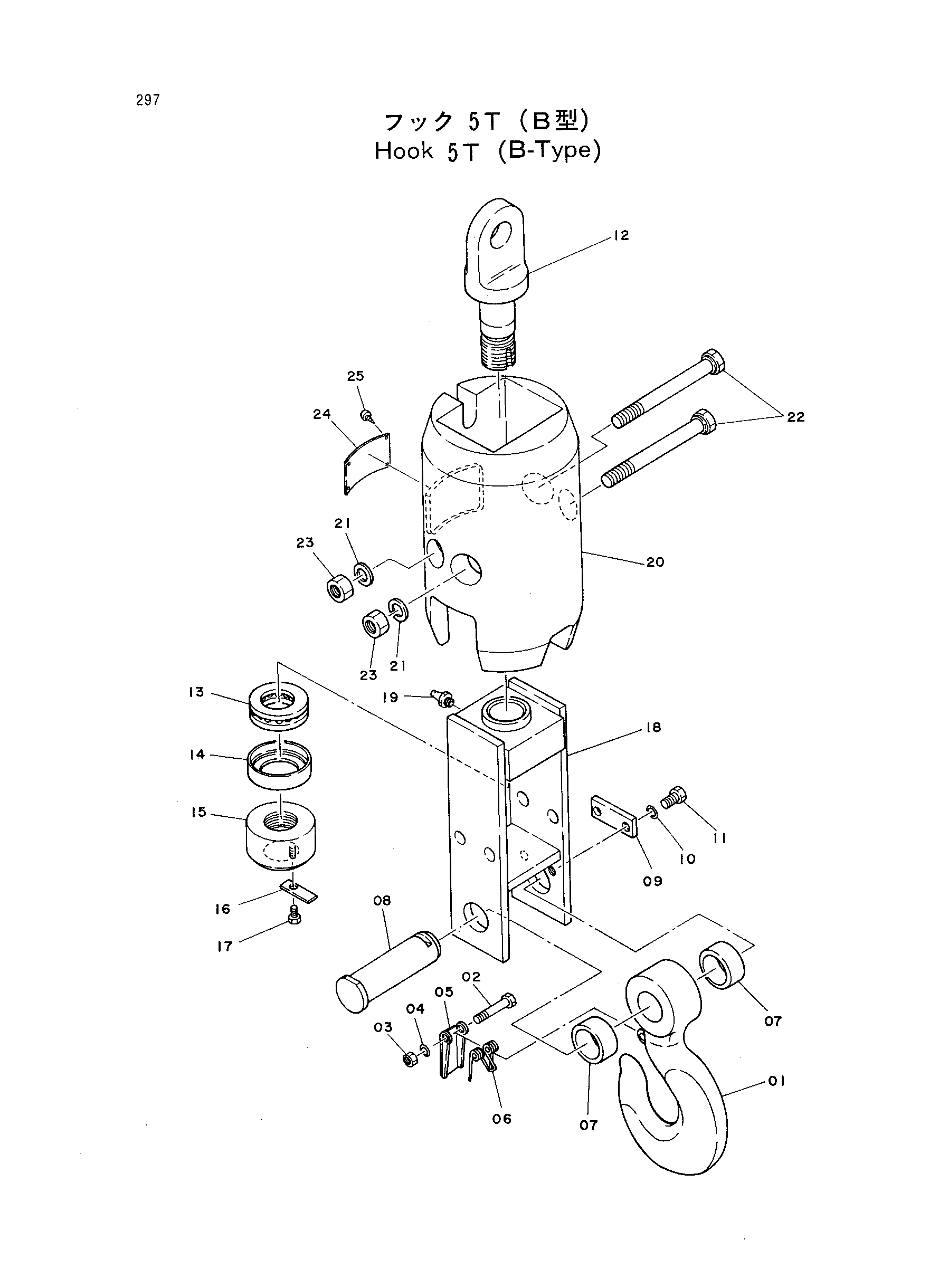

Заводская схема «Крюк 5T (б-тйпе)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9029499 | Крюк 5T в сборе | 1 | |
| 01 | 2011023 | Крюк | 1 |
| 02-0 | 9057039 | Кронштейн в сборе | 1 |
| 02 | M200850 | Болт | 1 |
| 03 | M500807 | Гайка | 1 |
| 04 | A590908 | Пружинная шайба | 1 |
| 05 | 9709965 | Кронштейн | 1 |
| 06 | 4093094 | Пружина торсион | 1 |
| 07 | 4093095 | Проставка | 2 |
| 08 | 4092853 | Мост | 1 |
| 09 | X4246 | Стопорная пластина | 1 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | M211225 | Болт | 2 |
| 12 | 3015706 | Шток винт | 1 |
| 13 | 4092916 | Шариковый подшипник | 1 |
| 14 | 4093096 | Крышка подшипник. | 1 |
| 15 | 4093097 | Гайка роунд | 1 |
| 16 | 4093098 | Шайба тонгуед | 1 |
| 17 | M211014 | Болт | 1 |
| 18 | 8015020 | Рама | 1 |
| 19 | J75481 | Штуцер | 1 |
| 20 | 2011015 | Груз | 1 |
| 21 | A590920 | Пружинная шайба | 2 |
| 22 | 4092616 | Болт | 2 |
| 23 | M582016 | Гайка | 2 |
| 24 | 495652 | Информационная табличка | 1 |
| 25 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
