Блинд крышка — HITACHI KH180-3

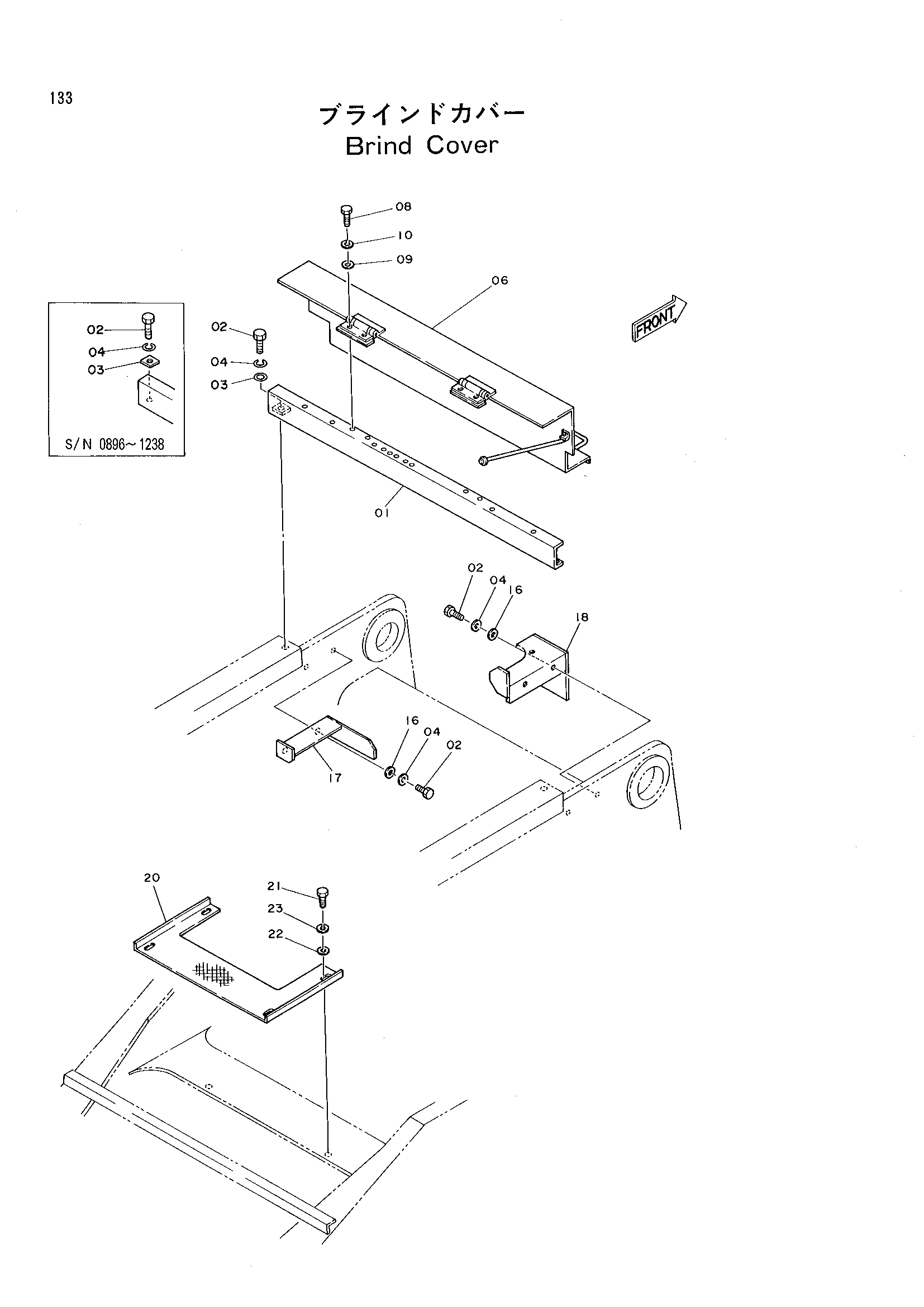

Заводская схема «Блинд крышка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-01 | 3029131 | Стойка | 1 |
| 01-02 | 8052593 | Стойка | 1 |
| 02-01 | J901230 | Болт | 6 |
| 02-02 | J901232 | Болт | 6 |
| 03-01 | A590112 | Шайба | 2 |
| 03-02 | A590712 | Шайба уклон | 2 |
| 04 | A590912 | Пружинная шайба | 6 |
| 06 | 7015556 | Крышка передний | 1 |
| 08 | J901016 | Болт | 4 |
| 09 | A590110 | Шайба | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 16 | A590112 | Шайба | 4 |
| 17 | 8032404 | Кронштейн | 1 |
| 18 | 8036474 | Кронштейн | 1 |
| 20 | 9730746 | Крышка | 1 |
| 21 | J901225 | Болт | 4 |
| 22 | A590112 | Шайба | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
