Бридле (стрела, башенный) — HITACHI KH180-3

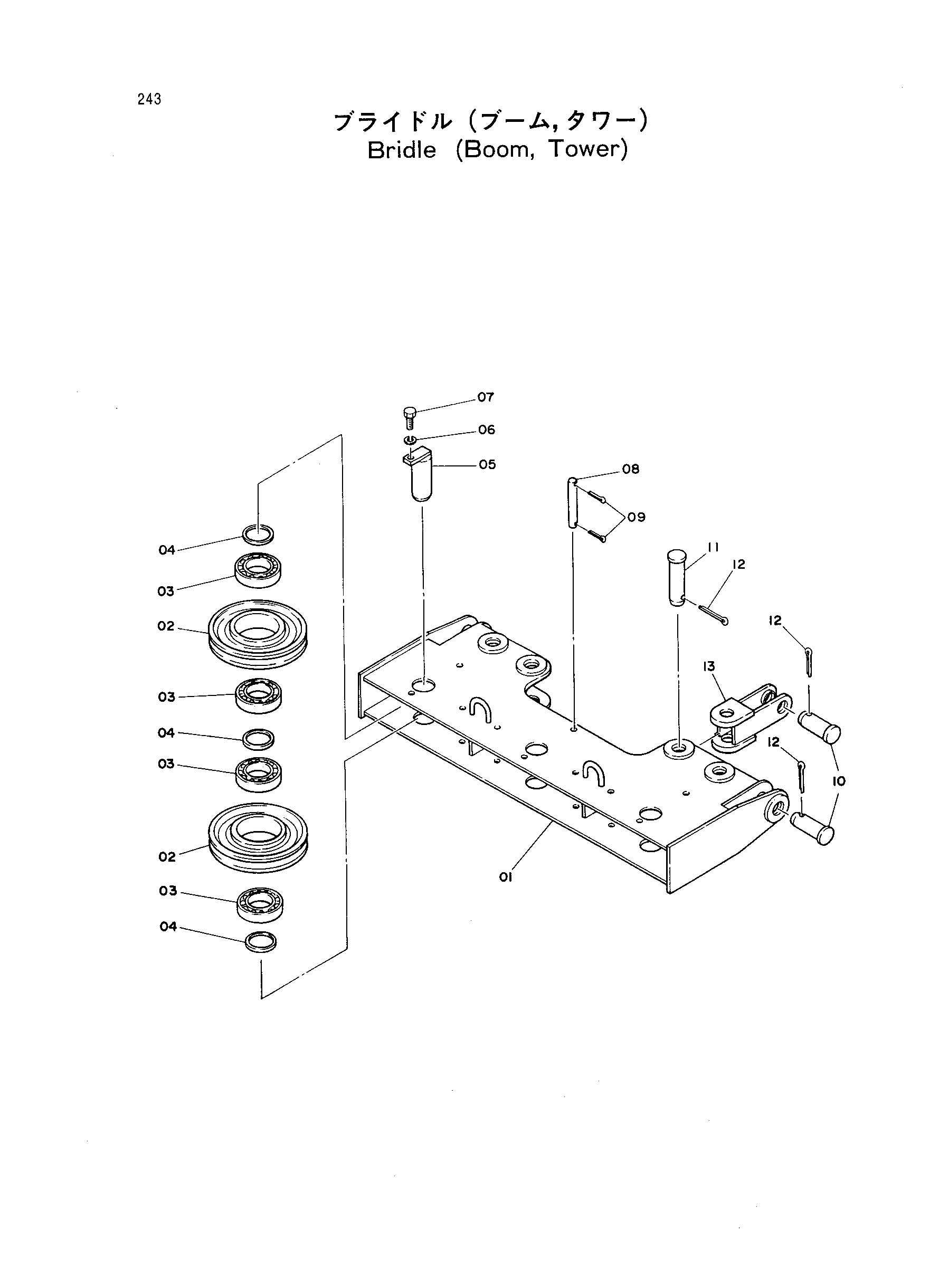

Заводская схема «Бридле (стрела, башенный)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9054500 | Бридле | 1 | |
| 01 | 7014131 | Подвес | 1 |
| 02 | 3028456 замена: 3074711 | Канатный блок | 6 |
| 02 | 3074711 | Канатный блок | 6 |
| 03 | 948642 | Шариковый подшипник | 12 |
| 04 | 491873 | Проставка | 9 |
| 05 | 9700657 | Палец | 3 |
| 06 | A590912 | Пружинная шайба | 3 |
| 07 | J901222 | Болт | 3 |
| 08 | 424345 | Палец | 7 |
| 09 | A765028 | Шплинт | 14 |
| 10 | 431756 | Палец | 4 |
| 11 | 4052257 | Палец | 2 |
| 12 | A761080 | Шплинт | 6 |
| 13 | 8006396 | Тяга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
