Ход трубопроводы(3) — HITACHI KH180-3

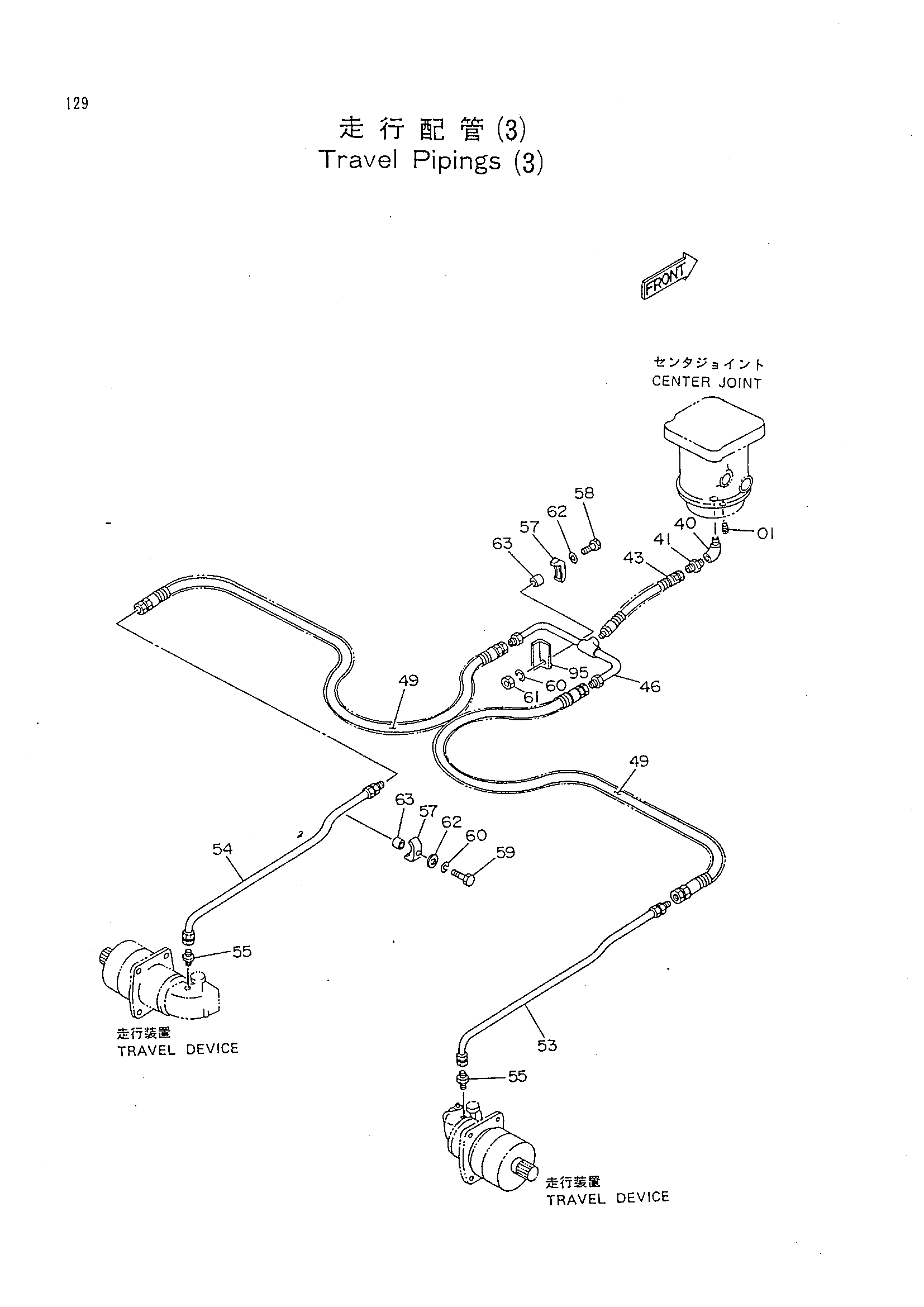

Заводская схема «Ход трубопроводы(3)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-2022 | Пробка | 1 |
| 40 | 94-0631 | Угловой штуцер | 1 |
| 41 | 94-1302 | Адаптер | 1 |
| 43 | 4176205 | Шланг | 1 |
| 46 | 9723332 | Трубка TD-1 | 1 |
| 49 | 4176206 | Шланг | 2 |
| 53 | 8033128 | Трубка TDR-2 | 1 |
| 54 | 8033129 | Трубка TDL-2 | 1 |
| 55 | 4042031 | Адаптер | 2 |
| 57 | 4190124 | Хомут трубки | 6 |
| 58 | J901050 | Болт | 2 |
| 59 | J901040 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 6 |
| 61 | J950010 | Гайка | 2 |
| 62 | A590110 | Плоская шайба | 6 |
| 63 | 4273781 | Проставка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
