Тормоз рычаг аукс.хоист (2) — HITACHI KH180-3

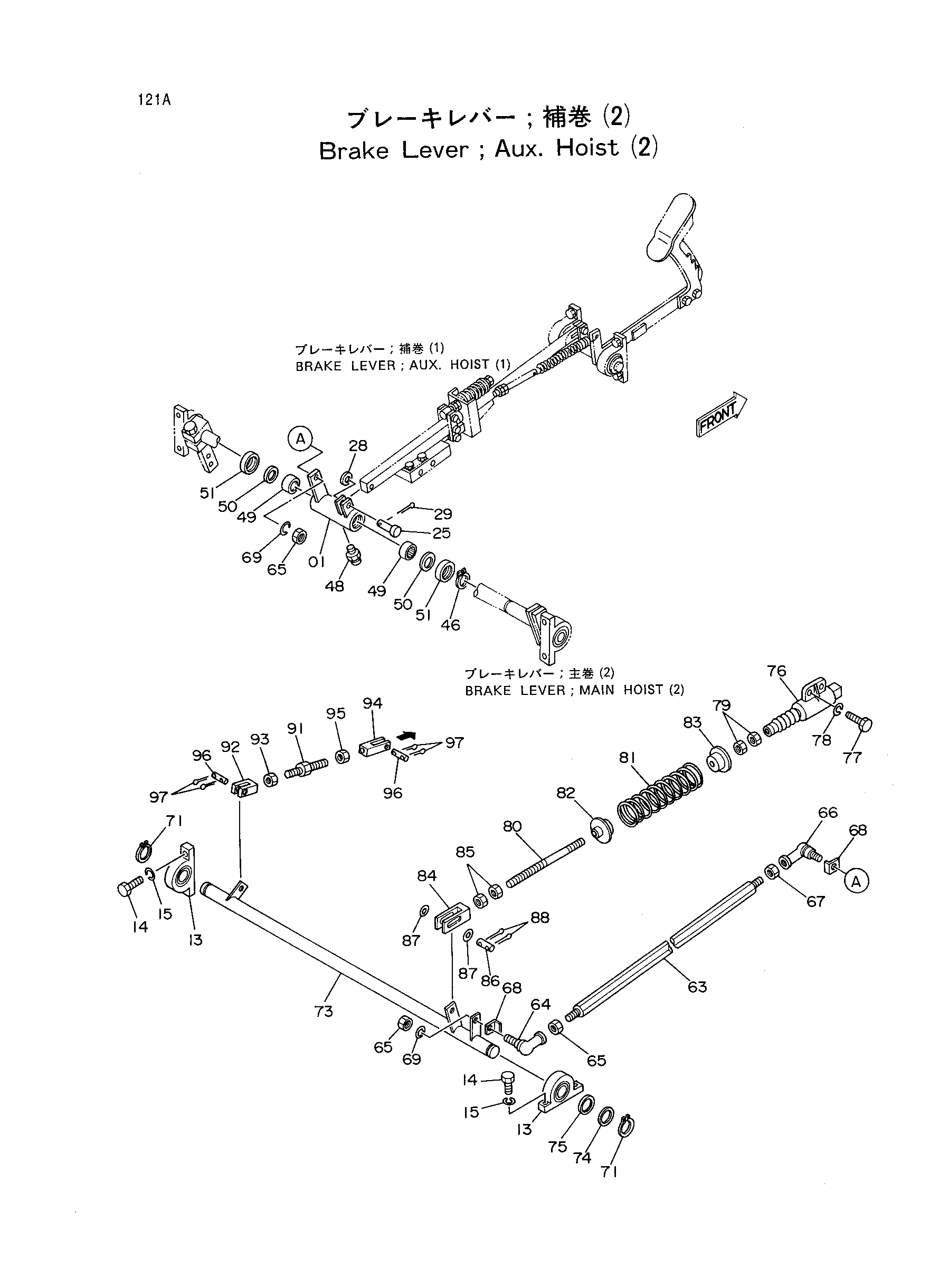

Заводская схема «Тормоз рычаг аукс.хоист (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8028712	Рычаг	1
13	942014	Подшипник. блок	2
14	J901245	Болт	4
15	A590912	Пружинная шайба	4
25	4156607	Палец	1
28	A590112	Плоская шайба	1
29	A764020 замена: A764022	Шплинт	1
29	A764022	Шплинт	1
46	959231	Стопорное кольцо	2
48	J75481	Штуцер	1
49	944503	Игольчатый подшипник	2
50	47469	Уплотнение	2
51	445076	Крышка	2
63	4155724	Шток	1
64	4154626	Шарнир	1
65	M581411	Гайка	3
66	4154627	Соединение шарик (левый)	1
67	M580014	Гайка (левый)	1
68	4020443	Стопорная шайба	2
69	A590914	Пружинная шайба	2
71	929231	Стопорное кольцо	2
73	8029023	Мост	1
74	458067	Проставка 4.0	1
75	418890	Регулировочная шайба 1.0	5
76	4124124 замена: 4325999	Гидроцилиндр. масляный	1
76	4325999	Гидроцилиндр. масляный	1
77	J901235	Болт	2
78	A590912	Пружинная шайба	2
79	M501411	Гайка	2
80	4146925	Шток	1
81	4079631	Пружина	1
82	4091729	Сиденье	1
83	4091726	Сиденье	1
84	4142244	Концевой вилка	1
85	M581411	Гайка	2
85	M581411	Гайка	1
86	4001826	Палец	1
87	A590114	Плоская шайба	2
88	A763020	Шплинт	2
91	4142248	Шток	1
92	4137316	Концевой вилка (правый)	1
93	M581411	Гайка	1
94	4137328	Концевой вилка (левый)	1
95	M580014	Гайка (левый)	1
96	A751444	Палец	2
97	A764020 замена: A764022	Шплинт	4
97	A764022	Шплинт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
