Крюк 30T (б-тйпе) — HITACHI KH180-3

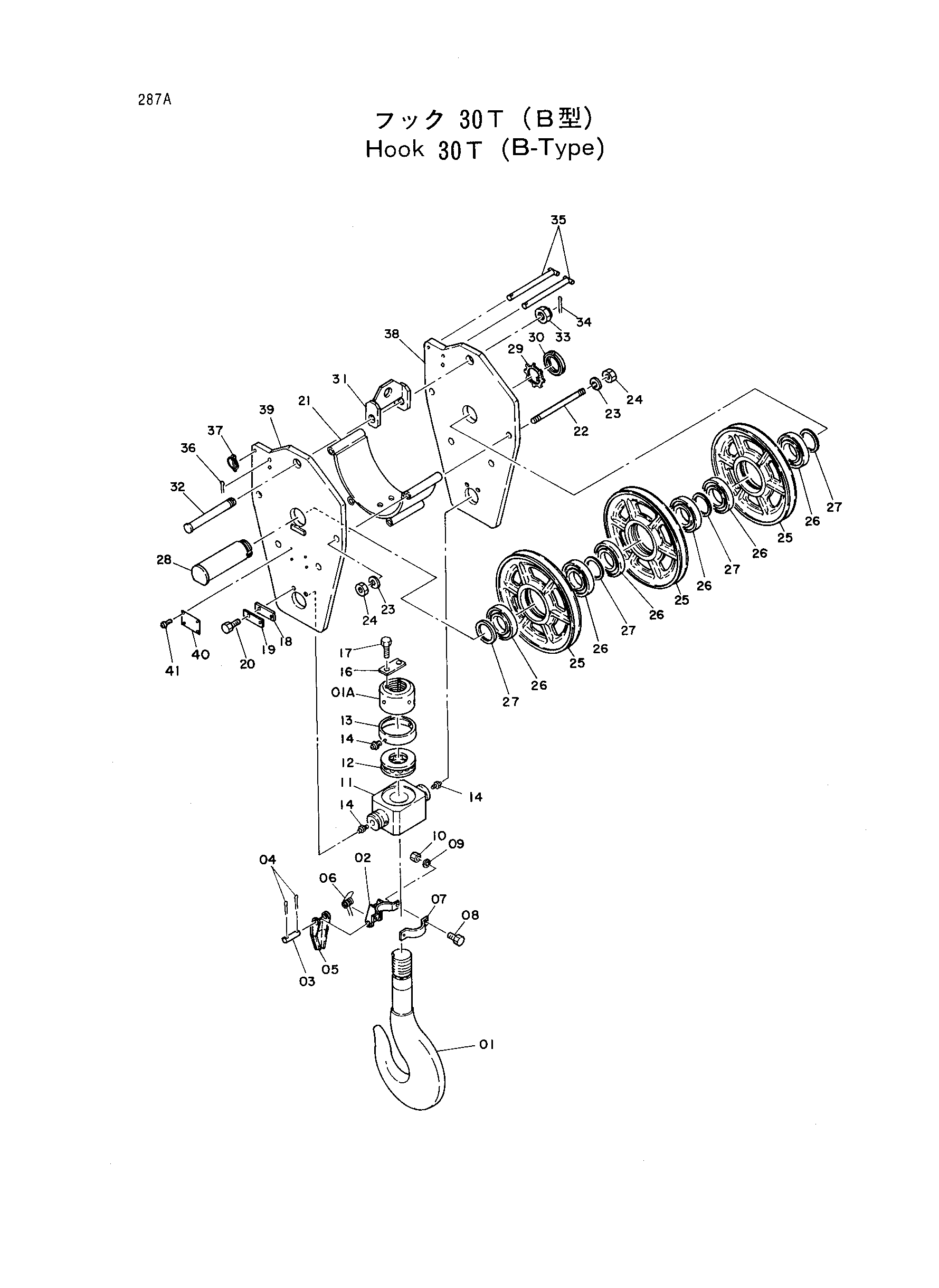

Заводская схема «Крюк 30T (б-тйпе)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9027892 | Крюк 30T | 1 | |
| 01-0 | 9058518 | Крюк в сборе | 1 |
| 02 | 8014221 | Лента B | 1 |
| 03-0 | 9058515 | Кронштейн | 1 |
| 03 | 4085589 | Палец | 1 |
| 04 | A766036 | Шплинт | 2 |
| 05 | 9708783 | Кронштейн | 1 |
| 06 | 4085588 | Пружина торсион | 1 |
| 07 | 3014870 | Лента A | 1 |
| 08 | M211240 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | M581210 | Гайка | 2 |
| 11 | 3014869 | Труннион | 1 |
| 12 | 4085517 | Шариковый подшипник | 1 |
| 13 | 4085587 | Крышка подшипник. | 1 |
| 14 | J75481 | Штуцер | 3 |
| 16 | 4105625 | Стопорная шайба | 1 |
| 17 | 4120044 | Болт | 2 |
| 18 | 4087951 | Стопорная пластина | 2 |
| 19 | 4105625 | Стопорная шайба | 2 |
| 20 | M211640 | Болт | 4 |
| 21 | 8013265 | Направляющая каната | 1 |
| 22 | 4085585 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 8 |
| 24 | M582419 | Гайка | 8 |
| 25 | 3001775 | Канатный блок | 3 |
| 26 | 971655 | Шариковый подшипник | 6 |
| 27 | 4018678 | Проставка | 4 |
| 28 | 4085584 | Мост | 1 |
| 29 | 454958 | Шайба подшипник. | 1 |
| 30 | 454941 | Гайка подшипник. | 1 |
| 31 | 9702097 | Тяга | 1 |
| 32 | 4085583 | Палец | 1 |
| 33 | 4085591 | Корончатая гайка | 1 |
| 34 | A766063 | Шплинт | 1 |
| 35 | 9700898 | Палец | 2 |
| 36 | A768045 | Шплинт | 1 |
| 37 | 4001834 | Палец кольцо | 1 |
| 38 | 3014808 | Пластина A | 1 |
| 39 | 8014135 | Пластина B | 1 |
| 40 | 495652 | Информационная табличка | 1 |
| 41 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
